| 类型 | 其它 |
|---|---|
| 测量范围 | 0.1～0.6 |
| 精度等级 | A.1％ |
| 公称通径 | 100 |
| 适用介质 | -20～＋120℃ |
| 工作压力 | PN1.6MPa |
| 工作温度 | ≥150℃ |
| 品牌 | 宏创 |
| 型号 | HC-LWGY |

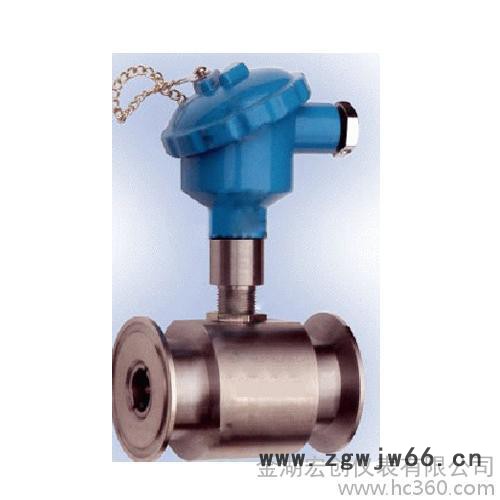

HC-LWGY型卡箍式液体涡轮流量计传感器是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的卡箍式液体涡轮流量计传感器可以应用于制药行业。
HC-LWGY型卡箍式液体涡轮流量计传感器结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。
HC-LWGY型卡箍式液体涡轮流量计传感器可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。
HC-LWGY型卡箍式液体涡轮流量计传感器的型号和规格代号表
| 型号 | 规格代号 | 说明 | ||
| HC-LW | 涡轮流量仪表 | |||
|
| G | 传感器 | ||
|
| Q | 气体 | ||
|
| Y | 液体 | ||
|
公称通径 | -2 | 2mm(管螺纹G3/8″) | ||
| -4 | 4mm(管螺纹G1/2″) | |||
| -6 | 6mm(管螺纹G1/2″) | |||
| -10 | 10mm(管螺纹G1/2″) | |||
| -15 | 15mm(管螺纹G1″) | |||
| -25 | 25mm(管螺纹G11/4″) | |||
| -40 | 40mm(法兰型) | |||
| -50 | 50mm(法兰型) | |||
| -80 | 80mm(法兰型) | |||
| -100 | 100mm(法兰型) | |||
| -150 | 150mm(法兰型) | |||
| -200 | 200mm(法兰型或者插入式) | |||
| -250 | 250mm(法兰型或者插入式) | |||
| -300 | 300mm(法兰型或者插入式) | |||
|
精度等级 | A | 精度1％ | ||
| B | 精度0.5％ | |||
| C | 精度0.2％ | |||
|
信号输出 | M | 一体化液晶显示并带4~20mA电流输出 | ||
| J | 配套流量积算仪分体显示 | |||
| S | 配套流量积算仪分体显示并输出4~20mA | |||
| I | 4~20mA电流输出 | |||
| T | 一体化液晶显示 | |||
| P | 脉冲输出 | |||
|
公称压力 | C1 | PN1.6MPa | ||
| C2 | PN2.5MPa | |||
| C3 | PN4.0MPa | |||
| C4 | PN6.3MPa | |||
| C5 | PN16MPa | |||
| C6 | PN25MPa | |||
| C7 | PN40MPa | |||
| 防爆要求 | /NE | 不防爆 | ||
| /EX | 防爆等级dⅡBT4 | |||
| 温度要求 | /NE | 常温 | ||
| /HE | 120℃≥高温≥150℃ | |||
| 其它要求 | /□ | 在订货时注明 | ||
1．HC-LWGY型卡箍式液体涡轮流量计传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al 2O 3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10 -6m 2/s的液体，对于运动粘度大于5×10 -6m 2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。 该 2 ．HC-LWGY型卡箍式液体涡轮流量计传感产品特点 高**度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R 重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的**度，在贸易结算中是优先选用的流量计 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强 可获得很高的频率信号（3-4kHz），信号分辨力强 范围度宽，中大口径可达1:20，小口径为1:10 结构紧凑轻巧，安装维护方便，流通能力大 适用高压测量，仪表表体上不必开孔，易制成高压型仪表 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便
