| 材质 | 其它 |
|---|---|
| 公称通径 | DN40-80 |
| 连接形式 | 其它 |
| 主体材料 | 其它 |
| 品牌 | 上海菲克 |
| 型号 | Z83Y |

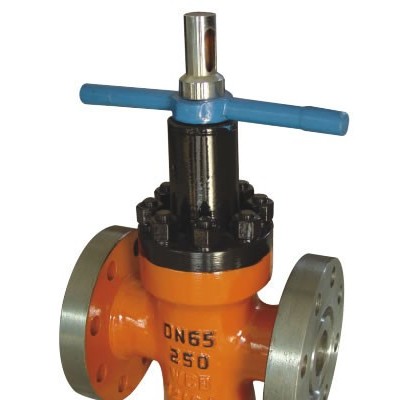

Z83Y卡箍式油田闸阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
一、主要外形及连接尺寸：
| 公称压力PN(MPa) | 公称通径DN(mm) | 外形尺寸(mm) | ||||||||
| L | L1 | H | H1 | Dn | D1 | D | b | D0 | ||
| 16 20 | 40 | 230 | 390 | 254 | 294 | 36 | 88.8 | 120 | 20 | 280 |
| 50 | 230 | 400 | 312 | 364 | 45 | 88.8 | 120 | 20 | 300 | |
| 65 | 240 | 420 | 330 | 402 | 58 | 88.8 | 120 | 20 | 320 | |
| 80 | 270 | 470 | 41 1 | 495 | 72 | 107.8 | 140 | 20 | 350 | |
| 25 35 45 | 40 | 230 | 390 | 254 | 294 | 36 | 88.8 | 120 | 20 | 280 |
| 50 | 240 | 400 | 312 | 364 | 45 | 88.8 | 120 | 20 | 300 | |
| 65 | 260 | 420 | 330 | 402 | 58 | 88.8 | 120 | 20 | 320 | |
| 80 | 280 | 470 | 41 1 | 495 | 72 | 107.8 | 140 | 20 | 360 | |
