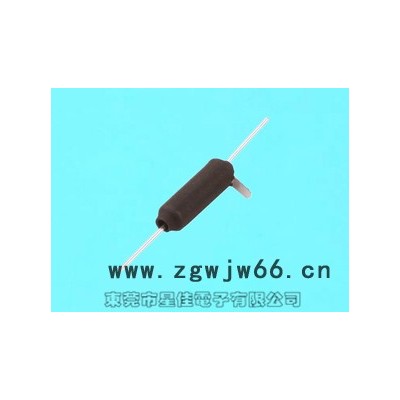

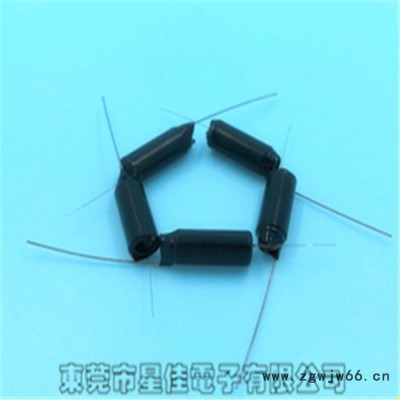

| 产地 | 广东 |
|---|---|
| 产品认证 | ROHS |
| 产品型号 | SW-200DD-A |
| 额定发热电流 | 0.5 |
| 类型 | 滚珠类 |
| 适用范围 | 电子玩具 |
| 最高电压 | 12V |
| 分类 | 感应开关 |
| 品牌 | 星佳 |
| 加工定制 | 是 |
| 其他车型 | 其他 |
震动开关，正确的名称应该称为震动传感器，也就是在感应震动力大小将感应结果传递到电路装置，并使电路启动工作的电子开关。 中文名 震动开关 别 名 震动传感器 分 类 弹簧开关与滚珠开关 补 充 技术规格 目录 1 基本概念 2 分类 3 弹簧结构 4 滚珠结构 5 技术规格 6 注意事项 7 外观结构 基本概念 编辑 震动开关，正确的名称应该称为震动传感器，也就是在感应震动力大小将感应结果传递到电路装置，并使电路启动工作的电子开关。又有人称为振动开关，还有一些人称之为滑动开关或晃动开关等等，其实这些叫法并不完全正确。业内的叫法一般分开为两大类，弹簧开关与滚珠开关。其实严格上来说，震动开关应该单纯指的是弹簧开关，并不包括滚珠开关。而振动开关这个名称似乎只是由于“振”与“震”同音，而造成的一个错别字，由于时间长了，也就被人们所认同的一种通错。严格意义上来说，振动开关这种叫法是错误的。而其它诸如滑动开关、晃动开关等等名称，都应该指的是滚珠开关。为了方便，业内一般也就统一将弹簧开关与滚珠开关两大类合称为震动开关了。震动开关主要应用于电子玩具、小家电、运动器材以及各类防盗器等产品中。震动开关因为拥有灵活且灵敏的触发性，成为许多电子产品中不可或缺的电子元件。 以专业角度来分析，我们还是分为弹簧开关与滚珠开关两大类来看。两大类开关都有两个比较重要的指标特性，灵敏度和方向性。弹簧开关的灵敏度是指不同的产品，在实际装置中会产生因感应震动力大小不同的差异,此差异称为灵敏度。使用者会因为不同产品的需求，而选择不同感应震动力大小的震动开关来满足自己产品的灵敏度。例如一个玩具拿在手上轻微摇晃和一个球丢到地上或墙上，就会要求不同感应的弹簧开关来感应震动力与电子电路匹配。方向性是指受力方向，而受力方向粗略分为立体的六面，上下左右前后等六面。一般的产品只有灵敏度的要求并没有方向性的要求，因此要先了解使用者的产品的用途，才能建议使用者使用那种型号的弹簧开关。而滚珠开关与弹簧开关最大的区别在于：弹簧开关是感应震动力或离心力的大小，最好为直立使用。而滚珠开关是感应角度的变化，最好平铺使用。滚珠开关的灵敏度，就是感应角度大小，将感应结果传递到电路装置使电路启动。在实际装置中就会产生因不同的产品感应角度大小不同的差异,此差异称为灵敏度。使用者会因为不同产品的需求，而要求不同感应角度大小的滚珠开关来满足产品的灵敏度。例如用手拿起一个杯子在轻微角度倾斜时，电路装置就必须使IC启动LED闪亮或发出声音。客户就会要求不同感应的滚珠开关来感应角度，与电子电路匹配。滚珠开关的方向性是指倾斜角度的方向，其方向粗略为左右二面。 分类 编辑 震动开关分为:弹簧类与滚珠类:
弹簧结构 编辑
弹簧开关结构图 滚珠结构 编辑
滚珠开关结构图 a. 青铜盖 b. 青铜珠子-底层镀镍-表层镀金 c. 青铜管-底层镀镍-表层镀金 d. ABS胶座或PC胶座 e. VC热缩套管 f. 硬青铜导针-底层镀镍-表层镀金 g. 磷铜弹簧夹 技术规格 编辑 ： 1,一般事项 1-1 适用范围:小电流震动开关.产品在水平左右晃动中产生电气变化的低电流回路(二次回路)用震动传感器o 1-2 使用温度范围: 5~70 oC 湿度 85% 以下o 1-3 储存温度范围: 15~45 oC 湿度 80%以下 储存90天o 1-4 试验状态:试验及测试如无特别规定,在以下标准状态下进行.温度: 5~35 oC 相对湿度: 45%~85%o 试验安装面的倾斜为15 o 且不受其他震动力的影响,但对判断有异议时,按如下基本状态进行 试验.温度: 20±2oC 相对湿度:70~80%o 2,外观.结构.尺寸 2-1 外观:各部位加工良好,不得有影响功能的銹,裂纹,电镀剥落等不良o 2-2 结构,尺寸:根据具体图示规定o 3,额定,最大VA 12V-DC 2mA (电阻负荷). 4,电气性能
| 项目 | 试验条件 | 判定基准 |
| 电压降 | 用DC12V, 2mA测量.(电阻负荷) 测量回路图 | 0.2V MAX(端子间阻抗在10Ω以下. |
| 绝缘电阻 | 静止状态下金针垂直向上.在端子间加上DC-100V, 1分钟±5秒,进行测量 | 100M Ω MIN |
| 耐电压 | 静止状态下金针垂直向上.在端子间加上DC-100V, 1分钟±5秒,进行测量 | 应无绝缘破坏 |
| 敏感度 | 如图在水平方向金色pin 端.予以1秒25度行程的上下 5次周期性摆动.敏感度显示於向下15度位置时LED 有闪光作用在(试验机行程中不能有震动或停顿现象) 导通时间 T=10ms A=2mA V=12VDC | 应在水平向下15度位置时 LED有闪光作用 应在水平向上5度位置时 OFF 状态 行程中为不定数状态 |
| ?? | 项目 | 试验条件 | 判定基准 |
| 5-1 | 端子强度 | 向端子施加一个与端子成直线(180度) 的1kg拉力 1分钟.但次数为每个端子3次. | 应无端子的脱落.破坏以及端子破损.但.端子弯曲没有关系.试验後应满足4项的电气性能 |
| 5-2 | 紧固程度 | 采用正规的焊接方法将开关固定於电路版上 | 应无松动现象 |
| 5-3 | 耐震性 | 采用正规的安装方法将其固定在试验产品上. 按如下条件进行试验.试验後测试. 以自由落体方式.从50公分的高度向 木板表面落下3次. | 应无绝缘破坏. 敏感度在( tem4-4) 规定值内. 外观及构造 应无机械性异常. |
| 5-4 | 焊接性 | .按以下条件进行试验.试验後确认. 1.焊锡:含锡量63% 2.烙铁温度: 230 ±10oC 3.焊接时间: 1~1.5 Sec 4.不能使用强酸.碱性的助焊剂(如焊油) | 焊接锡面的部分90%以上应被焊锡覆盖 敏感度在( tem4-4) 规定值内. 外观及构造 应无机械异常 |
| ?? | 项目 | 试验条件 | 判定基准 |
| 6-1 | 负荷寿命 | 用DC12V 2mA.(电阻负荷).连续动作100000周期 (动作速度为50~60 周期/分钟). | 敏感度在( tem4-4) 规定值内. |
