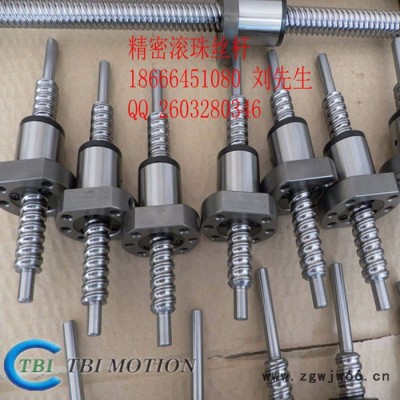

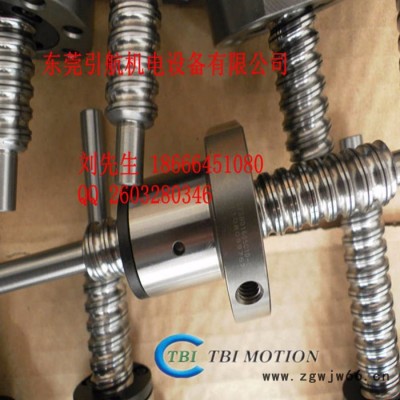

tbi机床丝杆台湾精密TBI滚珠螺杆 SFS2505/2510/2525 滚珠丝杆轴承加工

tbi机床丝杆台湾精密TBI滚珠螺杆 SFS2505/2510/2525 滚珠丝杆轴承加工

TBI滚珠丝杆的螺母形式

S 型螺帽

此種型式是由鋼珠滾動於螺桿與螺帽之間的溝槽而前進，再經由循環器兩端之路徑做迴流。 循環方式類似 E 型螺帽。此型之循環器的鋼珠，會沿著螺紋的方向運行，加上鋼珠兩端之隔音和防塵設計，所以運轉時的噪音將被消抵。此外，S 型螺帽的安裝空間跟其他型螺帽相比較小，所以特別適合高速及輕負載之設計。

V 型螺帽

此型螺帽之循環方式類似 T 型螺帽。除了保有丁型螺帽之優點外，此型之循環器的鋼珠，也沿著螺紋的方向運行，並降低由鋼珠互相碰撞和增加循環的順暢度。特別適合高速及重負載之設計

T 型螺帽

此種型式是由鋼珠滾動於螺桿與螺帽之間的溝槽而前進，再被外循環管前端撈起，通過循環管路徑迴流至循環管另一端，而回到原點的循環方式。
一般為多捲鋼珠一次循環管，外型可採用 「圓周型」及 「管突出型」。

U.I 型螺帽

此種型式是田鋼珠沿著內循環循環器溝槽，斜斜的越過螺桿牙峰，回來到原點。一般為一捲鋼珠一次循環。此種型式螺桿至少要有一端是完全通牙，適用於螺桿徑較小，採用金屬循環器。

K 型螺帽

循環原理與 工型相同，但不同循環時，循環位置皆位於相同角度之鍵槽上。

E 型螺帽

此種型式是兼具外循環式及內循環式特點，在鋼珠滾動於螺桿與螺帽之間的溝槽而前進，在螺帽的尾端田端蓋循環器導引至螺帽本體的迴流孔中，一般與外循環相同為多捲鋼珠一次循環，只是少了外循環管。

左右旋滚珠丝杆（正反滚珠丝杆）  原装滚珠螺母丝杆 可截取任意长度
精度：P3,P4,P5,P7级
公称直径16mm  公称导程04mm
可按客户要求加工 可订做研磨级丝杆
少量运费自理，批量可以我们承担物流费用，偏远地区除外，关于运费问题请致电沟通！

螺杆材质：轴承钢
螺母材质：轴承钢
可订做研磨级丝杆
滚珠丝杆又称为：滚珠螺杆，滚珠丝杆，滚珠丝杆，导螺杆。
◎滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
◎滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义**是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杆被广泛应用于各种工业设备和精密仪器。
◎滚珠丝杆是工具机和精密机械上**常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。

滚珠丝杆的特点：
1、与滑动丝杆副相比驱动力矩为1/3滚珠丝杆的丝杆轴与丝母之间有很多滚珠在做滚动运动，所以能得到较高的运动效率。与过去的滑动丝杆副相比驱动力矩达到1/3以下，即达到同样运动结果所需的动力为使用滚动丝杆副的1/3.在省电方面很有帮助。
2、高精度的保证滚珠丝杆是用日本制造的世界**高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面，对温度?湿度进行了严格的控制，由于完善的品质管理体制使精度得以充分保证。
3、微进给可能滚珠丝杆由于是利用滚珠运动，所以启动力矩极小，不会出现滑动运动那样的爬行现象，能保证实现**的微进给。
4、无侧隙、刚性高滚珠丝杆可以加予压，由于予压力可使轴向间隙达到负值，进而得到较高的刚性（滚珠丝杆内通过给滚珠加予压力，在实际用于机械装置等时，由于滚珠的斥力可使丝母部的刚性增强）。
5、滚珠丝杆高速进给可能滚珠丝杆由于运动效率高、发热小、所以可实现高速进给（运动）。

        产品应用：
控机床、注塑机、雕刻机、移印丝印机、线切割机、激光切割机械、纺织机械、印刷机械、木工机械、半导体机械、搬运设备、测量仪器,还广泛应用于工程、工业，医疗、军事、航空等领域 .
