| 加工定制 | 否 |
|---|---|
| 适用范围 | 机床丝杆 |
| 样品或现货 | 现货 |
| 是否标准件 | 标准件 |
| 标准类型 | 非标 |
| 标准编号 | FBNJ232 |
| 规格 | BK17 |
| 品牌 | HSK |
| 型号 | BK17 |

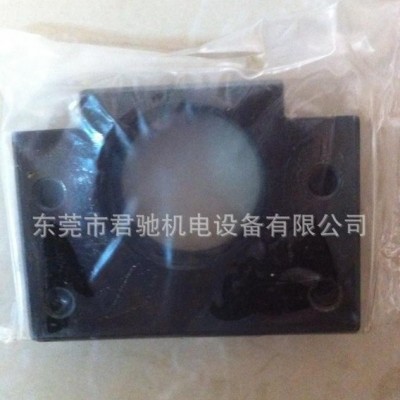

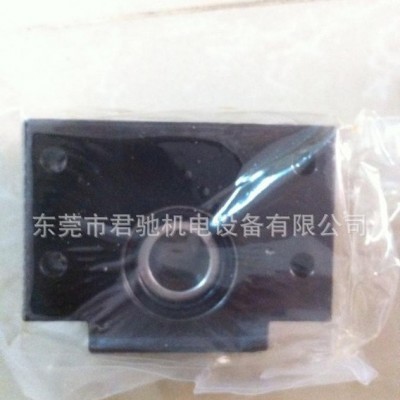

螺杆支撑座BK17
螺杆支撑座BK17 BF17 滚珠丝杆支撑座BK17 BF17
支撑座的种类主要有：
1.丝杆支撑座－FK
标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座**修改日期：
2.重负荷支撑座－WBK
标准支撑座，规格与NSK相同。为滚珠丝杆两侧专用重负荷型支撑座**修
3.螺母支座－MGD
滚珠丝杆用的标准螺母支撑座。
4.螺帽支座－MC
滚珠丝杆用的标准螺母支撑座。
5.锁固螺帽（RN）
标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。
6.丝杆支撑座－AK
标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。
7.丝杆支撑座－EK
标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。
8.丝杆支撑座－BK
标准品丝杆支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。
支撑座安装步骤
【安装支撑座】
(1)将固定侧安装到螺杆上。
(2)将固定侧插入，拧紧锁紧螺帽，用垫块和内六角固定螺栓将其固定。
(3)支撑侧轴承用止动环固定到螺杆轴上，并装入支撑侧支撑座。
注1：请勿将支撑单元拆解。
注2：螺杆轴插入支撑单元时，注意请不要将油密封垫片的凸缘球翻。
注3：用内六角固定螺栓压紧垫块时，为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。
另外在严酷的条件下使用时，还必须采取措施防止其他零部件的松弛，详细情况请与HCH上海汉承联系。
【工作台程基座上的安装】
(1)使用支座把滚珠螺杆螺帽安装在工作台时，将螺帽插入支座并暂时拧紧。
(2)将固定侧暂时拧紧到基座上。
这时，请将工作台靠近固定侧支撑单元并对准轴中心，调整工作台使基能平滑移动。
◎以固定侧为基准时，请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙。
◎以工作台为基准时，用薄垫片调整（角型支撑单元用）、或将螺帽外表面与安装部内面之间
留一定间隙（圆型支撑座用）进行调整。
(3)将工作台靠近固定侧支撑单元，并对准轴中心，使工作台往返数次，一直调整到螺帽整个行
程都能平滑运动，并暂时将支撑座拧紧在基座上。
【确认精度及完全拧紧支撑单元】
◎用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙，一边按顺序完全拧紧滚珠螺杆的螺帽、
螺帽支座、固定侧、支撑侧。
【与马达的连接】
(1).将马达支座安装到基座上。
(2).用联轴节将将马达与滚珠螺杆连接起来。(注意安装精度)
(3).请注意进行充分的试车运行。
