| 安装尺寸 | 国标 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸钢 |
| 工作温度 | 高温 |
| 公称通径 | 80mm |
| 公称压力 | 1.6 |
| 规格 | DN65,DN50,DN40,DN300,DN250,DN200,DN150,DN125,DN100 |
| 结构形式 | 直通式 |
| 口径 | 40-800 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 手动 |
| 适用介质 | 弱酸碱介质 |
| 形态 | 柱塞式 |
| 用途 | 止回,疏水,排污,排气,进水,节流,截止,放水,放料,调压,补水,安全 |
| 零部件及配件 | 阀体 |
| 压力环境 | 1.0-1.6 |
| 类型(通道位置) | 直通式 |
| 品牌 | 上海昕捷阀门消防卡箍蝶阀 |
| 型号 | 消防卡箍蝶阀 |
| 加工定制 | 是 |

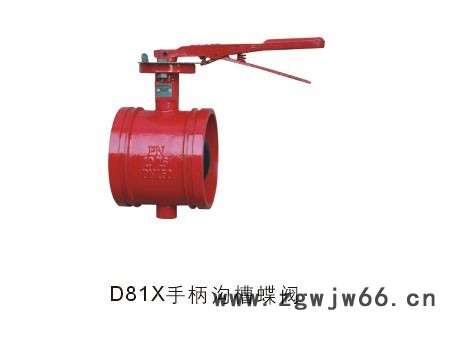

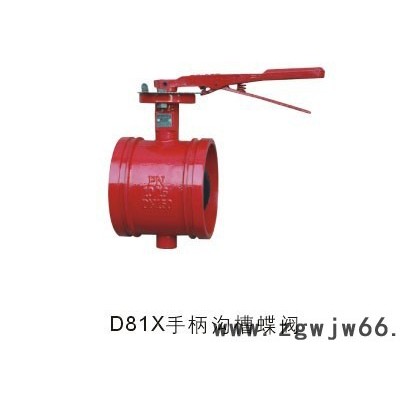

消防卡箍蝶阀
消防卡箍蝶阀主要零部件材料
序号 名称 国标标准
1 阀体 球铁 QT450-10
2 阀板 球铁 QT450-10
3 橡胶 EPDM
4 上轴 不锈钢 1Cr13
5 下轴 不锈钢 1Cr13
6 O形圈 丁腈
7 定位齿盘 碳钢 45#
8 手柄 玛钢
9 丝堵 碳钢 45#
消防卡箍蝶阀外形连接尺寸
规格 尺寸 (mm)
| mm | inch | A | B | C | D | E | F |
| 50 | 2 | 81 | 60 | 8 | 16 | 85 | 57 |
| 65 | 2.5 | 97 | 73 | 8 | 16 | 106 | 65 |
| 80 | 3 | 97 | 89 | 8 | 16 | 113 | 75 |
| 100 | 4 | 116 | 114 | 10 | 16 | 135 | 90 |
| 125 | 5 | 148 | 141 | 10 | 16 | 148 | 110 |
| 150 | 6 | 148 | 168 | 10 | 16 | 181 | 124 |
| 200 | 8 | 134 | 219 | 11 | 19 | 204 | 155 |
| 250 | 10 | 159 | 273 | 13 | 19 | 230 | 190 |
| 300 | 12 | 166 | 324 | 13 | 19 | 270 | 230 |
