| 加工定制 | 是 |
|---|---|
| 规格 | 19-500mm |
| 类型 | 管道卡箍 |
| 材质 | 不锈钢201 304 316L |
| 表面处理 | 振光 抛光 |
| 公称通径 | 19-500（mm） |
| 紧固直径 | 卡盘外径25-530（mm） |
| 适用范围 | 卫生管道 机械 制药 乳品 啤酒 |
| 38mm卡盘50.5mm | 51mm卡盘64mm |
| 63mm卡盘77.5mm | 76mm卡盘91mm |
| 19MM卡盘25mm | 25MM卡盘34mm |
| 品牌 | 新远奥 |
| 型号 | 卫生卡箍 |
【产品名称】：不锈钢快装接头，焊接端头，卡箍接头，304快装接头，316快装接头，接头，单销卡箍，双销卡箍，三节式卡箍等。

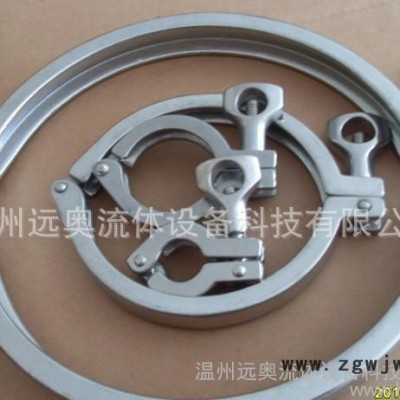

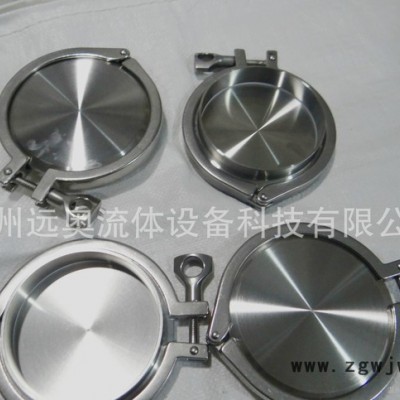

不锈钢卡箍接头，快装接头.沟槽卡箍。它是由一个精铸卡箍，一个密封圈，两个平接头组合成。卡箍与接头都可分开使用，也可成套使用。分开使用时卡箍主要是起固定管道或固定管道连接处的连接作用。
【材质】：不锈钢304、不锈钢316L，SUS304、SUS316L
【工艺】：不锈钢精铸卡箍是采用硅溶胶铸造工艺高精度量身定制，紧密配合不锈钢接头成套配件。
【应用领域】：适用于食品工业管道、制药流体管道，详细涉及到啤酒、饮料、矿泉水、生物工程提取、药物提取等工艺。
【规格及尺寸】：DN10~DN500，详见以下表格数据
规格英寸 | 连接钢管规格直径 | 快装卡盘外径K | 接头长度MM |
1/2″ | ￠10/12.7/16/18 | K25.4 /34/50.5 | 21.5/28/定制加长 |
3/4″ | ￠19/￠20/￠22 | K25/34/50.5 | 21.5/28/定制加长 |
1“ | ￠25/￠28 | K50.5 | 21.5/28/定制加长 |
1.2“ | ￠32/￠34￠35 | K50.5 | 21.5/28/定制加长 |
1.5″ | ￠38/￠40 | K50.5 | 21.5/28/定制加长 |
| ￠45/￠48 | K64 | 21.5/28/定制加长 |
2″ | ￠51/￠53/54￠ | K64 | 21.5/28/定制加长 |
2″ | ￠57/￠60 | K77.5 | 21.5/28/定制加长 |
2.5″ | ￠63￠70 | K77.5 | 21.5/28/定制加长 |
3″ | ￠76￠85 | K91 | 21.5/28/定制加长 |
3.5″ | ￠89 | K106 | 21.5/28/定制加长 |
4″ | ￠102 | K119 | 21.5/28/定制加长 |
4″ | ￠104 | K119 | 21.5/28/定制加长 |
4″ | ￠108 | K119 | 21.5/28/定制加长 |
4.5″ | ￠114 | K130 | 21.5/28/定制加长 |
5″ | ￠133 | K145 | 21.5/28/定制加长 |
5.5″ | ￠140 | K155 | 21.5/28/定制加长 |
6″ | ￠152/￠154 | K166..8 | 21.5/28/定制加长 |
6.5″ | ￠159 | K183 | 21.5/28/定制加长 |
7″ | ￠168 | K191 | 21.5/28/定制加长 |
8″ | ￠204 | K217.7 | 21.5/28/定制加长 |
8″ | ￠219 | K233 | 21.5/28/定制加长 |
8.5″ | ￠219 | K240 | 21.5/28/定制加长 |
10″ | ￠254 | K268.5 | 21.5/28/定制加长 |
10″ | ￠254 | K276 | 21.5/28/定制加长 |
11″ | ￠273/￠279 | K305 | 21.5/28/定制加长 |
12″ | ￠305 | K319 | 21.5/28/定制加长 |
12″ | ￠305 | K327 | 21.5/28/定制加长 |
13” | ￠330 | K350 | 21.5/28/定制加长 |
14” | ￠350 | K380 | 21.5/28/定制加长 |
16” | ￠400 | K430 | 21.5/28/定制加长 |
17” | ￠430 | K450 | 21.5/28/定制加长 |
18” | ￠450 | K480 | 21.5/28/定制加长 |
20” | ￠500 | K530 | 21.5/28/定制加长 |
