| 品牌 | 万泽锦达 |
|---|---|
| 型号 | GJJ |
| 加工定制 | 是 |
| 规格 | 国标全新 |
| 材质 | 铸钢 |
| 表面处理 | 镀锌 |
| 类型 | 对焊式、沟槽式 |
| 公称通径 | 50 |
| 紧固直径 | 57 |
| 适用范围 | 各种管道连接 |

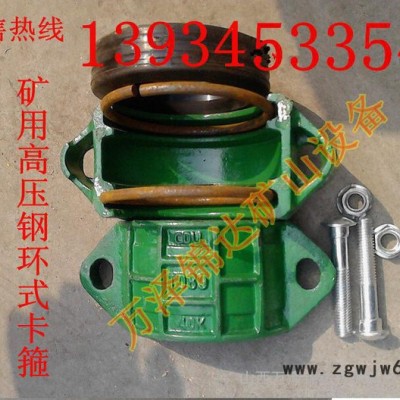

产品描述
形卡箍标准东兴价格沟槽连接管件简介沟槽连接管件包括两个大类产品：1、起连接密封作用的管件有刚性接头、挠性接头、机械三通和沟槽式法兰；2、起连接过渡作用的管件有弯头、三通、四通、异径管、盲板等。3、起连接密封作用的沟槽连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。由于其橡胶密封圈和卡箍采用特有的可密封的结构设计，使得沟槽连接件具有良好的密封性，并且随管内流体压力的增高，其密封性相应增强。
消防喷淋工程管道在什么规格下要安装卡箍？
对于消防喷淋工程中，大于等于DN100的管道需要卡箍连接，在图纸上数的话，要想与施工完全相同，就要既考虑规范要求，又要考虑到施工的实际情况。 假如喷淋的四通是DN100的，通常是主管道向两侧出两个小管，小管管径一般是dn80以下的，甚至是dn50，或dn32的，这时四通只需要两个dn100的卡箍。小管仅用丝接而已。对于dn100的弯头，是需要两个卡箍，对于dn100的等径三通，需要三个卡箍。 若两个弯头连续安装，需要对应三个卡箍。 另外镀锌钢管是6米一根的，如果三通或四通或弯头的距离在6米以上，两个管道连接也需要卡箍，就按6米放一个就行了。
挠性卡箍和刚性卡箍的区别
1.产业用水及化学物质输送、排放 主要尺寸 公称通径 钢管外径 公称压力 柔性卡箍应最大。
2.消防管道系统；
3.连接可具柔性、具抗震、抗收缩膨涨能力
4.连接方式可用于连接钢管、铜管、不锈钢管、铝塑复合管、涂塑钢管、球墨铸铁管。
5.管道安装利便快捷，在安装中答应管道有一定的偏转错位，易于适应钢结构主体建筑的外力变形，保证管道系统安全不泄露。
6.根据使用环境不同，表面处理可以选用静电喷塑，热浸锌，浸漆，达克罗处理等。
7.形状美观:产品内外壁光滑,流水阻力小,色彩柔和,图形美观.
8.用刚性卡箍连接的管路系统呈刚性状态，管子不能产生轴向和径向位移。
9.用柔性卡箍连接管道后，答应管子有部门轴向位移和转角，使管路系统呈柔性状态
10.合用于中等压力场合，对应公称通径不同具有不同的标定压力。
管卡与卡箍一、卡箍连接是近年来出现的一种连接方式,多用于消防管道.施工方便。用卡箍来连接，装拆方便，但要在两管道的末端焊接上配套的带锥度的法兰盘。它选用优质不锈钢材料,采用不同的造型结构和制造工艺来满足于不同类型软管连接紧箍的需要。卡箍具有造型美观，使用方便，紧箍力强、密封性能好等特点。主要用于车辆、船舶、柴油机、汽油机、机床、消防、等各种机械设备、化工设备的普通全胶管、尼龙塑料软管、夹布胶管、水带等接口处的连接紧固及密封。二、管卡也是水暖安装中常用的一种管件. 俗称马鞍卡.用于固定管道.装配在焊接板上装配前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。再放上另一半管夹身和盖板，用螺钉拧紧。切忌直接焊接已装好管夹的底板。
型 号： |

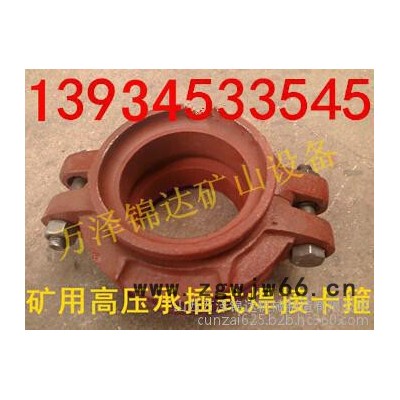

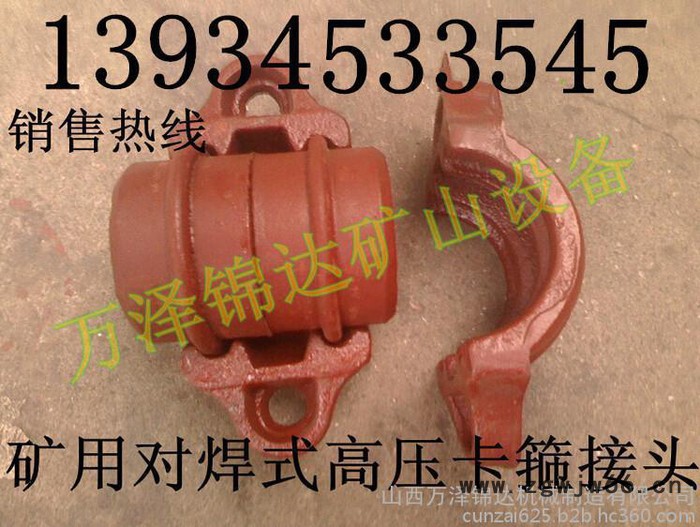

| ||||
关键字： | 卡箍式管接头（焊接式） | ||||
描 述： | 卡箍式管接头（焊接式）执行原煤炭部标准，适用于室内、矿山井下以及温差变化不大、两个管接头间距小于10M的管道系统中，起柔性连接作用。 | ||||
| 产品名称： | KRJ/GJJ型煤矿卡箍接头 | |||
| 产品型号： | KRJ/GJJ | |||
| 产品简介： | 本产品适用于室内、埋地或矿山井下以及温差变化不大、两个管接头间距小于10米的管道系统中，起连接作用。在设计选用时，按0.75E计算伸缩量，按0.75θ计算转角。 | |||
公直径DN | 钢管外径D | 间隙h | 最大允许偏转角 | A | Max~Min | 螺栓规格 | 重量KG | 公称压力MPa |
40 | 48 | 5 | 2° | 65 | 85~80 | M10*50 | 1.25 | 4.0 |
50 | 57 | 6 | 3° | 65 | 88~82 | M10*50 | 1.50 | 4.0 |
70 | 76 | 6 | 3° | 68 | 90~84 | M10*60 | 1.80 | 4.0 |
80 | 89 | 6 | 3° | 68 | 90~84 | M10*60 | 2.25 | 4.0 |
100 | 108 | 8 | 4° | 72 | 92~84 | M10*80 | 2.88 | 4.0 |
125 | 133 | 8 | 2° | 75 | 92~84 | M14*80 | 3.50 | 4.0 |
150 | 159 | 10 | 3° | 78 | 94~84 | M14*90 | 4.65 | 4.0 |
200 | 219 | 12 | 4° | 80 | 96~84 | M14*100 | 7.60 | 2.5/4.0 |
250 | 273 | 12 | 3° | 80 | 98~86 | M16*100 | 11.2 | 2.5/4.0 |
卡箍接头能承受多大压力
大于100的管道用的吧，一般管道的设计压力力是1.6MP，按1.5倍算的话最少可达到2MP，我在试压时曾一不小心打到5MP过， 好吓人哟。
还有一种是不锈钢卡压式的，我们厂曾经内部做试验打到过50MP ，是32的不锈钢管。
一般不建议也不允许打高压，容易造成暗伤，如果爆管的话会打伤人的。通常根据管子材料，压力密封要求打压，合适为佳。
卡箍式柔性伸缩接头
卡箍式柔性伸缩接头在低压时，靠密封圈的弹性变形，达到密封目的；卡箍式柔性伸缩接头在压力增加时，通过介质作用在密封圈上，起到自密封的作用，并在管端间留有间隙来补偿管道因热胀冷缩而产生的位移和挠曲。
卡箍式柔性伸缩接头工做原理：卡箍式柔性伸缩接头在低压时，靠密封圈的弹性变型达到目的。卡箍式柔性伸缩接头在压力增加时，通过介质作用在密封圈上，起到自密封的做用，并在管道间留有间隙来达到补偿管道因热涨冷缩而产生的位移和挠曲。
卡箍特点
1、快速 不需焊接和再镀锌，安装速度比法兰连接的管件快3倍以上
2、简易 它比法兰轻、锁紧机械设计巧妙，螺栓数量少，无需对孔对锁。
3、可靠
4、隔振吸震
5、经济安全便于工程预算，较法兰式连接节约总工程费用的20%，施工无需电源、氧气、明火。
6、零污染
7、占据空间少
8、维护方便
卡箍技术指标
1）耐压强度在4.2MPa时，5min无渗漏。卡箍强度符合要求。
2）负压密封性0.08MPa时，30min负压不变。
3）漏气速率≤0.5×10-4MPa/S。
4）转角范围≤3.5°f=35mm。
5）最大管端间隙6mm。
①该卡箍、垫圈与管端沟槽系全圆周压紧，其管端拉力强度大，试验压力达4.2MPa，温度－30℃～100℃，真空度可达0.08MPa[链接]；
②垫圈设计为C型，能形成三重防漏，管内压力越大，密封越好；
③垫圈可因流体介质、管材、温度来进行合适的选择密封圈材
