| 产地 | 广东 |
|---|---|
| 产品别名 | 抛丸机 |
| 产品认证 | IOS9001 |
| 适用范围 | 多品种、中小批量的铸件、锻件及焊接件的表面清理 |
| 种类 | 自动喷砂 |
| 干湿类型 | 干式喷砂机 |
| 品牌 | 中山鑫泰 |
| 型号 | Q379 |
| 加工定制 | 是 |
| 动力模式 | 电动式无气喷涂机 |
本公司供应喷砂设备中山鑫泰Q379中山鑫泰 Q379 是 自动喷砂 干式喷砂机 多品种、中小批量的铸件、锻件及焊接件的表面清理，质量保证，欢迎咨询洽谈。
一、设备用途
本机适用于大批量，多品种的各种的铸件及铆焊件的表面清理或强化，能有效地去除工件表面的粘砂，锈斑及氧化皮，并提高工件的机械性能和表面的抗腐蚀能力。
二、设备介绍
一、 机器型号：Q379（精密型）
二、 机器的用途及特点：
本机适用于多品种、中小批量的铸件、锻件及焊接件的表面清理或强化，尤其适用于怕碰撞的薄壁件。
本机采用无地坑结构，安装方便，减少用户的投资费用。
本机结构紧凑、生产率高、清理时间短、运转成本低。
本机为防止弹丸外溅，在室体顶部行走槽处进行了改进工作，增加多道挡丸层，保证无弹丸飞出。
三、 本机主要技术参数：
1、 清理室外尺寸：1800mm×1800mm×2500mm
2、 被清理工件**大尺寸：800mm×1500mm
3、 清理一钩工件需用时间（通常情况下）：12min左右
4、 抛丸器
l 型号：Q034-3
l 数量：3台
l 叶轮转速：2900r/min
l 回转直径：400mm
l 抛丸电机功率：11kw
l **大抛丸量：250kg/min×3
5、 提升机
l 提升量：30T/h
l 提升减速机功率：3kw
6、 分离器
l 分离量：30T/h
l 分离区风速：4-5m/s
7、 吊钩
l 数量：2套
l 吊钩吊重：1000kg
8、 除尘器
9、 型号:脉冲反吹式布袋除尘器或者布袋环保除尘器
l 脉冲控制仪型号:SXC-8A1-8
l 电磁脉冲阀型号:DCF-B
l 除尘风机功率：7.5kw
10、 总装机容量：34.5kw
11、 机器安装所需空间：4500mm×3500mm×4600mm
三、工作原理与结构特征

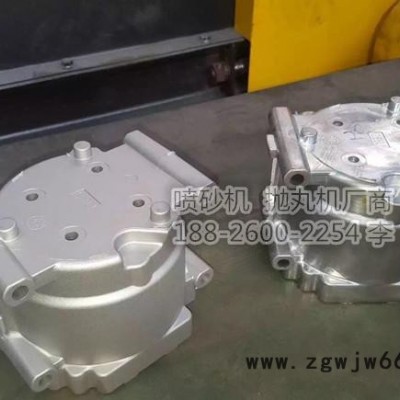

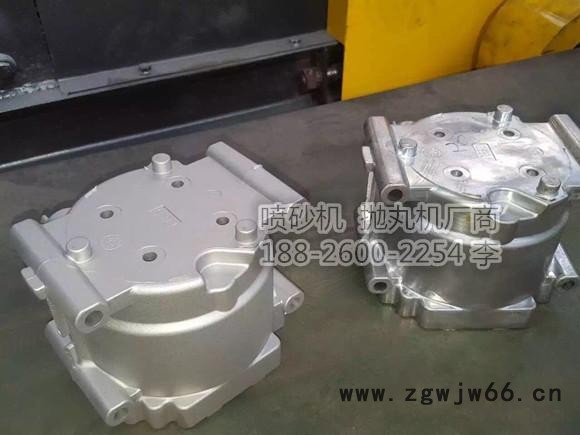

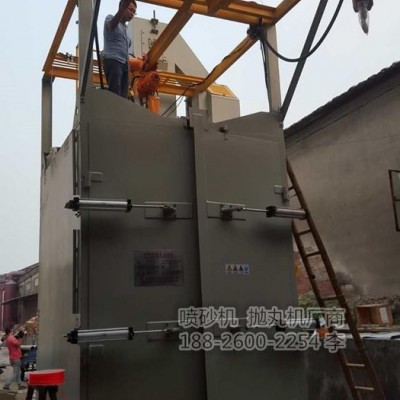

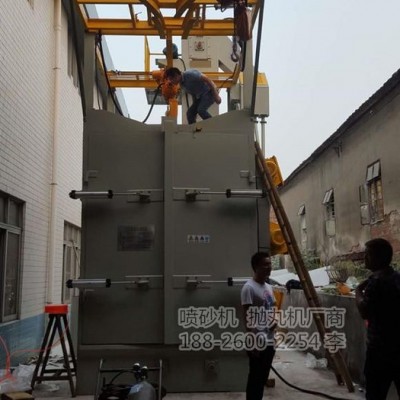

本设备为吊钩式抛丸清理设备，在清理过程中由吊钩吊运的工件被送进清理室室体内抛射区、其周身各面受到来自3台不同方位高效抛丸器抛射的强力密集弹丸的打击与摩擦，使其表面上的氧化皮，锈斑及污物迅速脱落；工件表面获得一定粗糙度的光洁表面。同时工件由于受到密集弹丸的打击与磨擦，消除了工件内应力，从而了减少工件变形。
在抛丸过程中，撒落下来的丸尘混合物经室体漏斗汇集于提升机下部，再提升到机器上部的分离器里，经分离后的丸尘混合物，纯净弹丸落入分离器料斗中，经输丸管道送至各抛丸器循环使用。工作中产生的尘埃由抽风管道送入除尘系统，经袋式除尘器净化后的洁净空气排放到大气中，颗粒状尘埃被袋式除尘器捕捉收集。

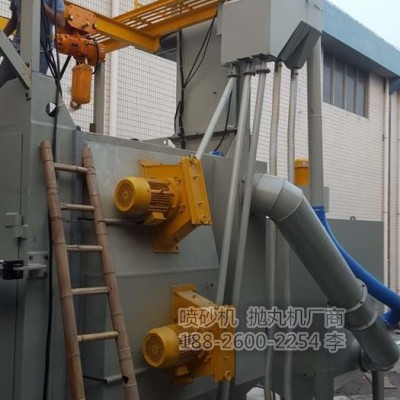

设备的结构由清理室、大门、抛丸器、轨道、吊钩、提升机、平台、供丸系统、丸砂分离器、除尘系统、电气系统等组成。
