| 产品认证 | ISO9001-2000 |
|---|---|
| 执行标准 | 行标 |
| 精度等级 | 0.5级 |
| 测量范围 | 0-100000（m3/h） |
| 产地 | 上海 |
| 工作温度 | -20℃~180℃ |
| 工作压力 | 4.0（MPa） |

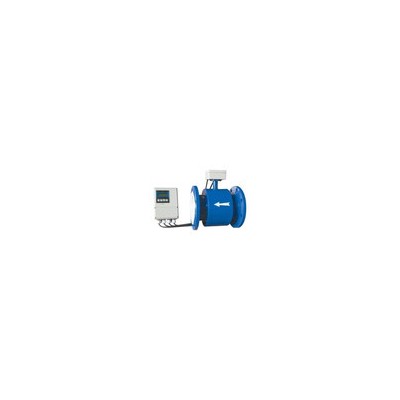

| 类型 | 分体电磁流量计 |
| 适用介质 | 导电液体 |
| 品牌 | 上海宇媛 |
| 型号 | YY-EM |
| 加工定制 | 是 |
| 特性级别 | 标准级 |
一、 概述

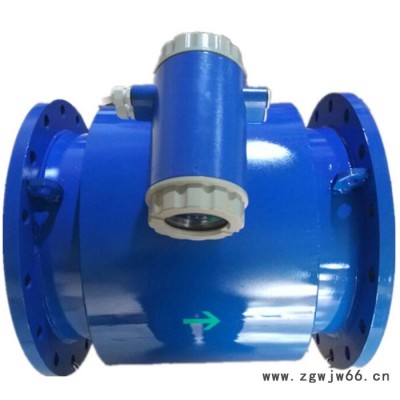

YY-EM智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、特点
·智能电磁流量计测量不受流体密度、粘度、温度、压力和电导率变化的影响。
·智能电磁流量计测量管无阻碍流动部件、无压损、直管段要求较低。
·智能电磁流量计传感器可带接地电极，实现仪表良好接地。
·智能电磁流量计传感器采用先进加工工艺，使仪表具有良好的抗负压能力。
·转换器采用液晶背光式显示，可使反射阳光下或暗室内的读数变得容易。
·通过红外线遥控设定参数，在恶劣的环境下不打开转换器的盖板也可以安全的进行设定。
·智能电磁流量计转换器具有自诊断报警输出，空负载检测报警输出，流量上下限报警输出，两极流量值报警输出等功能。
·智能电磁流量计不仅可用于一般的过程检测，还适用于矿浆、纸浆及糊状液的测量。
三、YY-EM系列电磁流量计参考流量范围
| 口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
| φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
四、YY-EM系列智能电磁流量计选型谱
| 规格代码 | | 说明 |
| 厂标 | YY | 上海宇媛 |
| 仪表种类 | EM | 智能电磁流量计 |
| 流量计类型 | Y | 一体式 |
| F | 分体式 | |
| W | 卫生型 | |
| C | 插入式 | |
| 口径 | 10mm-2200mm | 例：200表示DN200 |
| 内衬材料 | 1 | 氯丁橡胶(适用口径DN32-DN2200) |
| 2 3 | 聚胺酯橡胶（适用口径DN25-DN500） | |
| F4 (适用口径DN10-DN1200) | ||
| 4 | F46 适用口径DN15-DN200 | |
| 5 | P 0 (适用口径DN50-DN2000) | |
| 6 | P PS (适用口径DN15-DN2000) | |
| 电极材料 | 0 | 不锈钢316L |
| 1 | 铂Pt | |
| 2 | 哈氏HB | |
| 3 | 钽Ta | |
| 4 | 钛Ti | |
| 5 | 哈氏HC | |
| 6 | 碳化钨TuL | |
| 接地环 | 0 | 无 |
| 1 | 不锈钢 | |
| 2 | 其他 | |
| 额定压力 Mpa | 4.0 | 4.0MP适用口径DN10-DN80 |
| 1.6 | 1.6 MP适用口径DN100-DN150 | |
| 1.0 | 1.0 MP适用口径DN200-DN1000 | |
| 0.6 | 0.6 MP适用口径DN1200-DN2200 | |
| 其他 | 特殊压力定做 | |
| 工作温度 | P | ＜60℃ |
| G | ＜180℃ | |
| 产品分类 | 0 | 一体智能型 |
| 1 | 分体智能型 | |
| 2 | 防爆型 | |
| 防护等级 | 1 | IP65 |
| 2 | IP68 | |
| 通讯输出 | 0 | HART |
| 1 | 4-20mA | |
| 2 | RS-485 | |
| 3 | 其他 | |
| 外壳材料 | 0 | 碳钢 |
| 1 | 不锈钢（304） | |
| 表体法兰 | 0 | 碳钢 |
| 1 | 不锈钢（304） | |
| 供电电源 | 0 | 220VAC |
| 1 | 24VDC | |
| 2 | 锂电池供电 | |
| 配对法兰 | 0 | 不带 |
| 1 | 带 |
