| 测量范围 | 0-100000m3/h |
|---|---|
| 产地 | 江苏 |
| 工作温度 | 0-350℃ |
| 工作压力 | 1.6MPa |
| 公称通径 | ≤500mm |
| 精度等级 | A级 |
| 适用介质 | 液体,气体 |
| 品牌 | 浦光 |
| 型号 | PG-LWGY |
| 加工定制 | 是 |

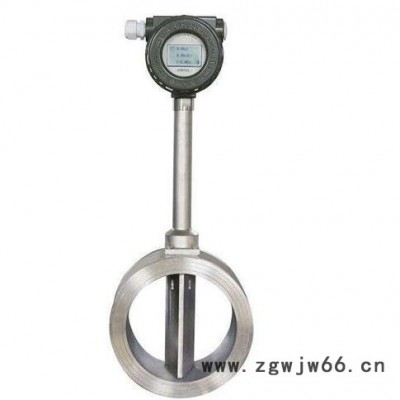

一体式涡街流量计
涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
在实际应用中，往往**大流量远低于仪表的上限值，随着负荷的变化，**小流量又往往会低于仪表的下限值，仪表并非工作在它的好工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。
为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可**地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
一体式涡街流量计特点：
1.无可动部件,运行可靠,性能较好,使用寿命长.
2.测量被测流体,不直接接触传感器,性能稳定.
3.压力损失较少,故比差压流量计具有节能特点.
4.结构简单而牢固,安装方便,维修费用极少
技术参数：
1.口径:DN15-DN200
2.公称压力：1.6MPa、2.5MPa、4MPa
3.使用环境温度:-25℃～+130℃、-25℃～+250℃、-25℃～+300℃、
4.准确度：±1.0%
5.供电电源：内供电3.6V锂电池。外供电+24VDC±10%
