内径 | 16(mm) |
---|---|
外径 | 16(mm) |
厚度 | 16(mm) |
重量 | 2.0(kg) |
保持架及其材料 | 轴承钢 |
使用特性 | 广泛 |
用途 | 滑动 |
滚动体列数 | 单列 |
滚道类型 | 直线滚道 |
样品或现货 | 现货 |
轴承材质 | 高温轴承钢 |
滚动体类型 | 圆锥滚子 |
角度 | 15度 |
滚动体 | 钢球 |
类型 | 滚珠螺杆/直线滚珠轴承 |
是否提供加工定制 | 是 |
品牌 | 台湾 |
型号 | 0 |

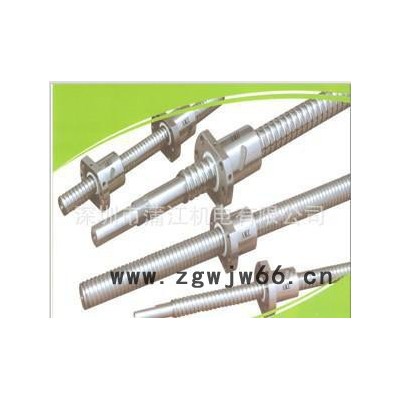

滚珠螺杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。滚珠螺杆副有多种结构型式。按滚珠循环方式分为外循环和内循环两大类。外循环回珠器用插管式的较多,内循环回珠器用腰形槽嵌块式的较多。
按螺纹轨道的截面形状分为单圆弧和双圆弧两种截形。由于双圆弧截形轴向刚度大于单圆弧截形,因此目前普遍采用双圆弧截形的丝杠。
按预加负载形式分,可分为单螺母无预紧、单螺母变位导程预紧、单螺母加大钢球径向预紧、双螺母垫片预紧、双螺母差齿预紧、双螺母螺纹预紧。数控机床上常用双螺母垫片式预紧,其预紧力一般为轴向载荷的1/3。
滚珠螺杆与滑动杆螺母副比较有很多优点:传动效率高、灵敏度高、传动平稳:磨损小、寿命长;可消除轴向间隙,提高轴向刚度等。

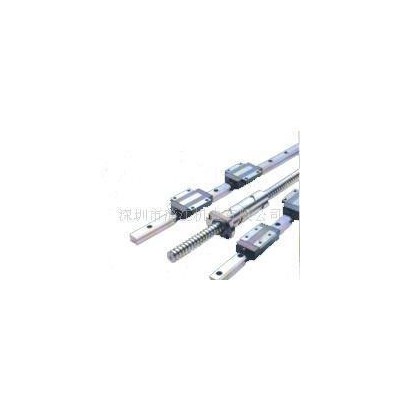

直线系列AMZ直线轴承与轴配合使用在不限行程的直线运动系列中,由于钢球&直线轴间为点接触,因此摩擦力小,运动精度高。
构造:AMZ直线轴承通过保持架和球滚道来调整轴承与轴的线性关系,外套筒采用轴承钢材料,热处理后内外圆经磨削加工。
特点:
①互换性:直线系列AMZ直线轴承德尺寸是标准化的,完全可以互换,为了保证装配精度,直线轴外圆采用磨削加工。
②钢性外套:经淬火处理和精密磨削的轴承钢外套,可以直接装入钢球。
③高精度保持架:整体式的保持架有4~6个滚道回路,为钢球的滚动和轴承的平稳运动提供**的导向。
