| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 25 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 快装 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用介质 | 水 |
| 形态 | 球式 |
| 用途 | 截止 |
| 作用对象 | 水 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 上海唐玛 |
| 型号 | UQ681F-16P DN25/φ32 |
| 加工定制 | 是 |
1.注意事项为引起不必要的麻烦，请仔细参考以下阀门选型注意事项：
（1）气动执行器类型：
A.GT（普通型）
B.AT（壳体经过硬极氧化处理，外形精美、使用寿命
（2）气动执行器要单作用（断气、断电弹簧自动复位）还是双作用（断气、断电阀门开到哪停哪里）。
（3）阀门连接方式，常见的有（焊接、螺纹、快装（卡箍）、对夹、法兰）。
（4）阀门公称压力：1.6、2.5、4.0、6.4、10Mpa。
（5）介质种类及温度。
（6）是否配附件(电磁阀[需要提供电压]、限位开关、空气过滤减压器、手轮机构、电气阀门定位器、保位阀及其它要求）。还有是普通型还是防爆型。
（7）其它要求请提前注明。
A、U型高平台三片式快装球阀产品结构特点： U型高平台球阀是我公司在原有的高平台球阀基础上新开发的一款产品。高平台标准为ISO5211，可以直接和执行器相连接。 1.阀体以硅溶胶铸造，使其外形更加精美、光滑。 2.阀门增加了压盖，改变了传统用并帽拧紧阀杆。如果使用长久导致阀杆处磨损泄露，直接拧压盖螺丝即可，不像传统高平台需要拆开执行器再拧紧。维修和保养更加方便B、U型高平台三片式快装球阀概述：
U型高平台球阀为三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接气动球阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～150℃（密封圈为增强聚四氟乙烯）或-29～280℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
C、U型高平台三片式快装球阀主要零部件材料：
| 公称通径 DN(mm) | 15-100 | |||||
| 公称压力 PN(MPa) | 1.6 | |||||
| 公称压力 PS(MPa) | 强度试验 | 2.4 | ||||
| 密封试验 | 1.8 | |||||
| 材料 材料代号 | C | P | R | |||
| 主要零件 | 阀体 | WCB | CF8 304 | CF8M 316 | ||
| 球体 | WCB | CF8 304 | CF8M 316i | |||
| 阀杆 | 2Cr13 | 0Cr18Ni9Ti | 0Cr17NiMo2 | |||
| 密封圈 | 增强聚四氟乙烯 对位聚苯 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -29 ℃ -280 ℃ | |||||
| 气动装置 | 型号 | GT、AT系列 | ||||
| 气源压力 | 0.4-0.7MPa | |||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |
| GBT/12238 | Gb12221 | / | GB/T13927 | GB13927 | ||

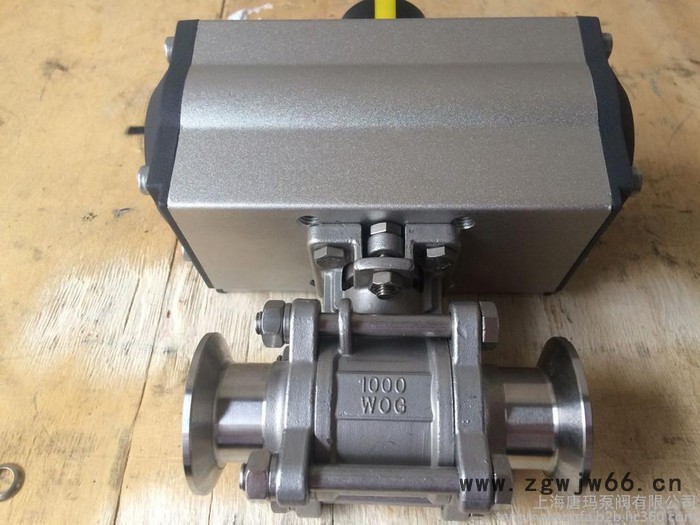

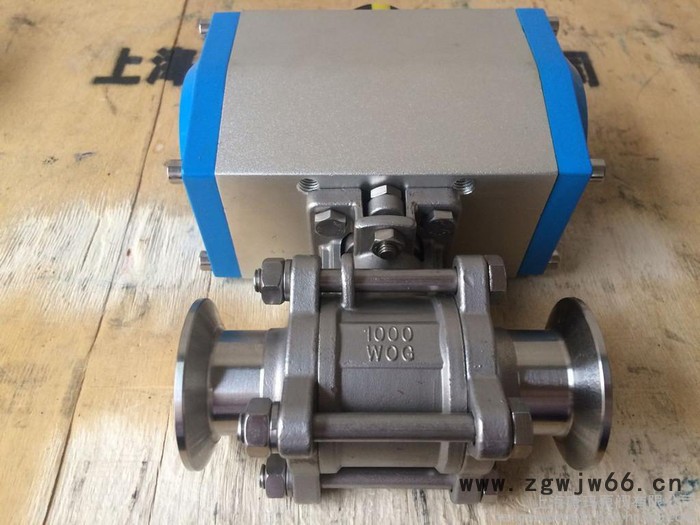

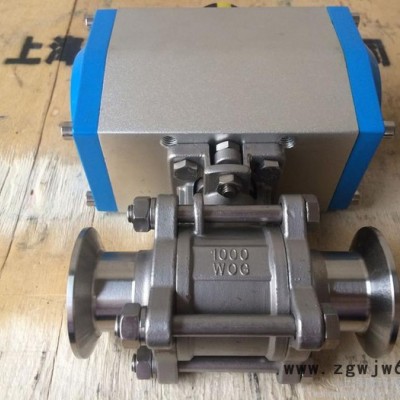

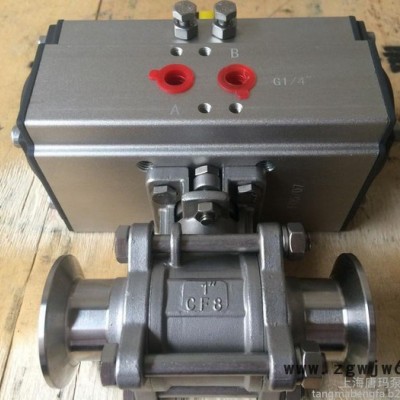

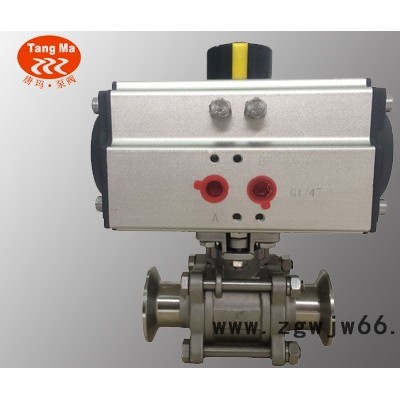

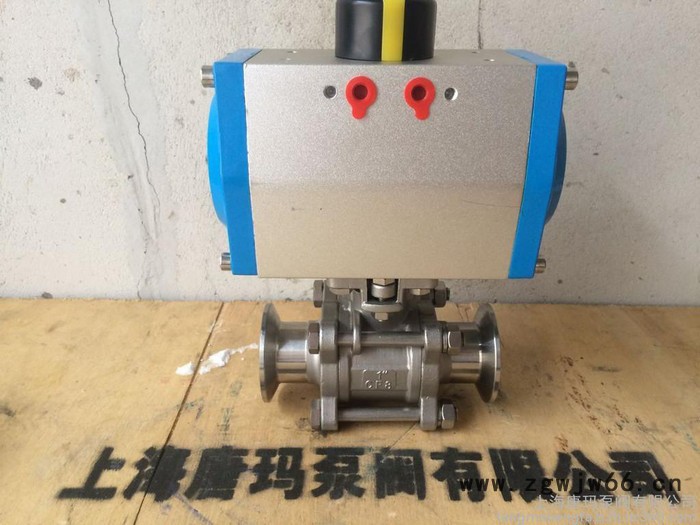

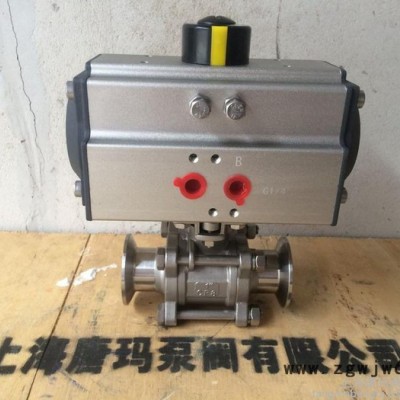

E、U型高平台球阀部份产品实物照片： 配AT气动执行器系列

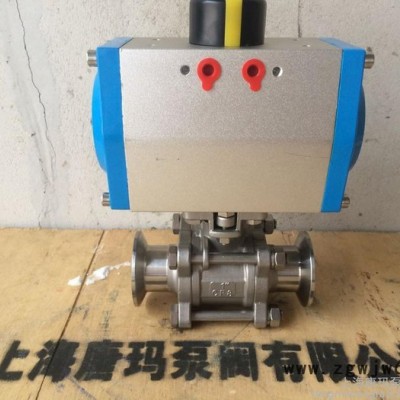

配GT气动执行器系列

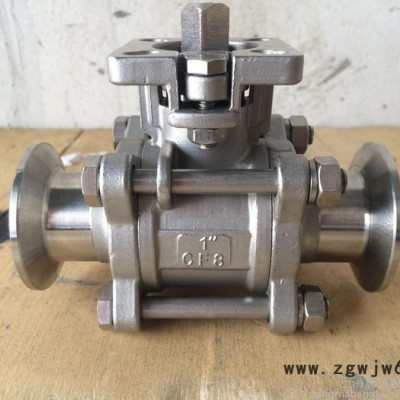

U型高平台球阀无执行器
