QD型10吨吊钩桥式起重机 光华重工双梁起重机

产品价格面议

产品品牌光华重工

最小起订≥1 台

供货总量50 台

发货期限自买家付款之日起 15 天内发货

浏览次数587

企业旺铺https://www.zgwjw66.cn/index.php?homepage=zzghzg888

更新日期2021-12-23 23:22

企业主推产品

诚信档案

郑州光华重工有限公司

会员级别:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 郑州光华重工有限公司

企业名片
在线询价

企业名片

郑州光华重工有限公司

联 系  人:李经理(先生) 经理

联系固话:

联系地址:中国河南省郑州市中原区槐西工业区

【友情提示】:来电请说明在中国五金交电网看到我们的,谢谢!

商品信息

基本参数

品牌:

光华重工

所在地:

河南 郑州市

起订:

≥1 台

供货总量:

50 台

有效期至:

长期有效

操作形式:

空操

产地:

河南
详细说明
操作形式 空操
产地 河南
大车运行速度 90.7
额定起重量 10
结构形式 桥式
跨度 13.5
适用范围 港口货场,仓库装卸,机械,五金
颜色 红色
品牌 光华重工
型号 QD
加工定制
起重机类型 双梁起重机
悬臂长度 0
有效起升高度 16

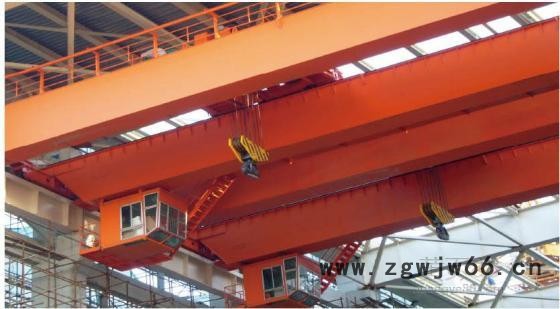

QD型吊钩桥式起重机,主要由桥架、大车运行机构、小车、电器设备等组成。根据使用频繁程度不同,分为A5、A6二种工作级别。

该起重机动作操作全部在司机室内完成。

双梁桥式起重机简介:双梁桥式起重机构造1、桥架:由两根主梁和两根端梁及走台和护栏等零部件组成的。其结构形式有两种:箱形的和桁架的。2、大车运行机构:由电动机、制动器、减速器、联轴器、传动轴、角型轴承箱、车轮等零部件组成。3、起重小车:由小车架、起升机构。


    **指定的双梁桥式起重机生产基地郑州光华重工有限公司,双梁桥式起重机通过ISO国际质量认证,双梁桥式起重机厂家**企业,**质量技术监督局A类认证,品质保证,双梁桥式起重机价格高性价比。



 双梁起重机厂家郑州光华重工有限公司专业的双梁起重机设备生产厂家,专业从事双梁起重机的研发制造二十多年,主营高效双梁起重机及备件,生产的各种类型双梁起重机都具有国际先进水平,作为**的双梁起重机厂家,为您提供**优质的双梁起重机服务,作为起重机生产厂家的佼佼者,自成立以来,在市场独占鳌头,不仅双梁起重机价格公道,而且质量经过重重检测,深得用户喜爱。

一 双梁起重机构造:    1、桥架:由两根主梁和两根端梁及走台和护栏等零部件组成的。其结构形式有两种:箱形的和桁架的。   2、大车运行机构:由电动机、制动器、减速器、联轴器、传动轴、角型轴承箱、车轮等零部件组成。   3、起重小车:由小车架、起升机构和小车运行机构组成的。   4、起升机构由电动机、制动器、传动轴、联轴器、减速器、卷筒、定滑轮组和钢丝绳等零部件组成的。分单制动器和双制动器。   5、司机室:起重机操作者工作的地方。里面设有控制设备(联动台或凸轮控制器)、配电保护箱、信号装置和照明设备。舱门关闭好之后,起重机才能开动。这样可以避免车上有人工作或人还没进入司机室时**开车,造成人身事故。二、双梁起重机主要零部件:    1、吊钩组:是取物装置。注意:吊钩表面不得有裂纹;钩口部位的磨损和滑轮轮缘的破碎。   2、滑轮组:分为动滑轮组和定滑轮组。注意:表面是否有裂纹;工作滑轮是否转动灵活,滑轮轮缘是否破碎。滑轮破损后,用户常采用硬钎焊(黄铜水焊)或电焊修补,以继续使用。由于不均匀加热,使滑轮变形,且硬度不均匀,会造成钢丝绳不正常磨损,焊接质量也不易保证,故不允许焊补。   3、钢丝绳:注意:断丝、断股、打结、生锈、点蚀。在卷筒上涂抹锂基润滑脂润滑。   4、卷筒组:是起升机构中用以缠绕钢丝绳的部件。 齿轮联接盘式卷筒组为封闭式传动,分组性好。    5、减速器:是把电动机的高转速,降低到各机构所需要的工作转速。常用卧式减速器ZQ、立式减速器ZSC。注意:检查油位;减速器运转平稳,不应有跳动、撞击和剧烈或断续的噪声,声音均匀;在紧固处和联接处不得松动。   6、联轴器:用来联接两根同轴线布置或基本平行的转轴,传递扭矩同时补偿少许角度和径向偏移。常用有CL型齿轮联轴器、CLZ型齿轮联轴器、制动轮齿轮联轴器。注意:润滑、齿的磨损。   7、制动器:一般装在机构的高速轴上,以减少制动力矩。电力液压块式制动器型号是YWZ。注意:润滑转动的轴销部位;观察制动衬垫有无烧焦现象或有无焦糊味;制动轮摩擦面是否有油污。   8、车轮组:车轮与角轴承箱装配在一起,组成车轮组。车轮按轮缘分:双轮缘车轮、单轮缘车轮;注意:轮缘的磨损。轮缘少于10 毫米时要及时汇报,并密切观察。   9、缓冲器:用来吸收起重机(或小车)与挡架(或碰头)或同一跨度上相邻起重机相碰撞时所产生的能量。分为:橡胶缓冲器和弹簧式缓冲器。 注意:检查其是否完好。  10、电阻器:用来限制电动机电流的电器。机构起动平稳,减少冲击。  11、导电装置:电源导电装置和小车导电装置。安全滑触线   集电器   电缆滑车

  12、行程开关:按用途可分为终点开关(限位开关)和安全开关(保护开关)。

三、双梁起重机工作原理    双梁起重机的运动,是由大车的纵向、小车的横向及吊钩的上下三种运动组成的。   1. 起升系统的传动:起升机构的动力来源,是由电动机发出,经齿轮联轴器、补偿轴、制动轮联轴器,将动力传递给减速器的高速轴端,并经减速器把电动机的高转数降低到所需要的转数之后,由减速器低速轴输出,经卷筒上的内齿圈,把动力传递给卷筒组,再通过钢丝绳和滑轮组是吊钩进行升降,从而完成升降重物的目的。   2. 起重小车运行系统的传动:动力由电动机发出,经制动轮联轴器、补偿轴、半齿联轴器,将动力传递给立式三级减速器的高速轴端,并经立式三级减速器把电动机的高转数降低到所需要的转数之后,由减速器低速轴输出,又通过半齿联轴器、补偿轴、半齿联轴器与小车主动车轮轴联接,从而带动了小车主动车轮的旋转,完成小车的横向运送重物的目的。

   3. 大车运行系统的传动:动力由电动机发出,经制动轮联轴器、补偿轴和半齿联轴器将动力传递给减速器的高速轴端,并经减速器把电动机的高转数降低到所需要的转数之后,由减速器低速轴输出,又经全齿联轴器与大车主动车轮轴联接,从而带动了大车主动车轮的旋转,完成桥架纵向吊运重物的目的。大车的两端驱动机构是一样的。


双梁起重机工作技术参数    双梁起重机起重量、起升高度、下放深度、跨度、机构工作速度、工作级别、及起重机总重或轮压。   1、起重量:起重机正常工作时允许**大起吊重量。      2、起升高度:吊具的上极限位置与下极限位置之间的距离。   3、跨度:起重机两端车轮垂直中心线间的距离   4、机构工作速度(第5档速度)  (1)起升速度:是指起升机构电动机在额定转速时,取物装置满载起升的速度。  (2)大车运行速度:是指大车运行机构电动机在额定转速时,起重机的运行速度。  (3)小车运行速度:是指小车运行机构电动机在额定转速时,起重小车的运行速度。   5、工作级别:表示起重机起吊载荷的满载程度和起吊工作次数多少的繁忙程度的整机工作状况指标,起重机的工作级别分为A1-A8共8个级别,轻级(A1-A3)、中级(A4、A5)、重级(A6、A7)特重级(A8)。

   6、轮压:桥架自重和小车处在极限位置时小车自重和额定起重量作用在大车车轮上的**大垂直压力。
