| 操作形式 | 驾驶室或地操 |
|---|---|
| 大车运行速度 | 94 |
| 额定起重量 | 5-450 |
| 规格 | QD/QDY |
| 结构形式 | 通用箱型桥式 |
| 跨度 | 7.5-34.5 |
| 适用范围 | 通用，QDY为冶金专用 |
| 品牌 | 矿源 |
| 型号 | QD |
| 加工定制 | 是 |
| 起重机类型 | 双梁起重机 |
| 有效起升高度 | 3-50 |
起重机的主要参数如下：
(一)起重重量： 5T ~ 50/10T； 75/20 ~ 100/20t ；125/32 ~ 250/50T； 300/40~ 350/75；400/80~450/80
(二)跨度： 10.5M 13.5M 16.5M 19.5M
22.5M 25.5M 28.5M 31.5M 等 八种规格
(三)工作制度： A5（用于工作不太频繁，例如一般机械加工和装配车间）
A6（用于工作较为频繁，例如冶金和铸造车间的辅助吊运）
A7（用于繁忙使用及熔融、炽热金属的吊运）
按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。
QD产品详细说明，请点击右边链接：产品简图 | 技术参数1 | 技术参数2 | 技术参数3
【简介 A Brief Introduction】
QD吊钩桥式起重机，英文 QD Model Hanger Bridge Cranes。属通用桥式起重机，分两个类型QD是通用，QDY（英文 QDY Hook Bridge Cast Crane）是专门冶金行业用于吊用熔融金属。
以吊钩为取物装置，主要由桥架、大车运行机构、小车、电器设备、控制系统等组成。根据使用频繁程度不同，分为A5、A6二种工作级别。额定起重量为10t以下的多为1个起升机构；16t以上的则多为主、副两个起升机构。
起重机能在多种作业环境中装卸和搬运物料及设备。该起重机动作操纵全部在司机室内完成。

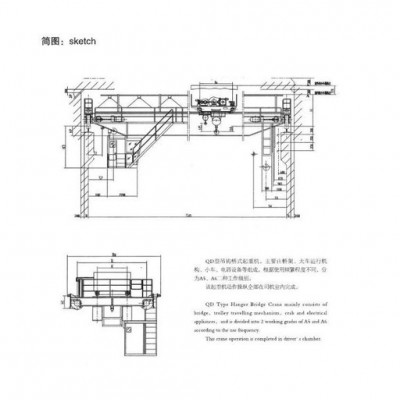

【QD型5～10吨吊钩桥式起重机产品简图 Production Sketch 】

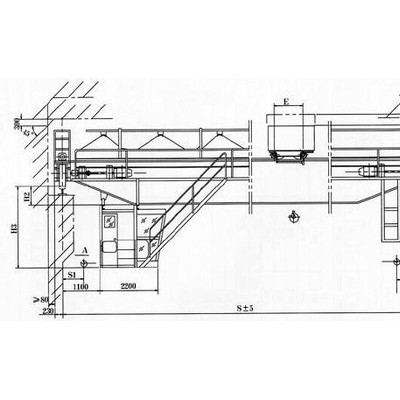

【100/20吨QD通用桥式起重机技术参数 Technological Parameter】
注：H0≤250为大车缓冲器增加的高度。
QDY吊钩桥式铸造起重机主要用于吊运熔融金属冶金、铸造等场所，整机的工作级别为A7，在主梁底部加设隔热装置。起重机装配与试验符合**质量监督检验检疫总局所发的质检办特[2007]375号文件。其他吊运熔融的非金属物料和吊运炽热固态金属的场所也参照选用。
额度起重量：5 ~ 74t ；跨度：10.5 ~ 31.5m。
环境条件：1、起重机电源为三相交流电，额定频率为50HZ，额定电压为380V；2、工作环境温度为-10℃~60℃；3、在40℃的温度下相对湿度不超过50%；4、如超过上述要求，根据用户要求按订货合同条款执行。【QDY产品技术参数 Technological Parameter】
| 起重量lifting weight | t | 16/3.2 | 20/5 | ||||||||||||||||||||||
| 跨度span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||||
| **大起升高度max. lifting height | 主钩main hook | m | 16 | 12 | |||||||||||||||||||||
| 副钩auxi- liary hook | m | 18 | 14 | ||||||||||||||||||||||
| 速度Sp-eed | 主起升main | m/min | 10.7 | 9.8 | |||||||||||||||||||||
| 副起 升aux- iliary | 14.6 | 15.5 | |||||||||||||||||||||||
| 小车运 行tr- olley trave-lling | 44.6 | 44.6 | |||||||||||||||||||||||
| 大车运 行crane trav- elling | 76 | 89 | 76 | 89 | |||||||||||||||||||||
| 电动 机m-otor | 主钩main hook | kw | 37 | 45 | |||||||||||||||||||||
| 副起升aux- iliary | 11 | 15 | |||||||||||||||||||||||
| 小车运 行tr- olley trav-elling | 3.7 | 3.7 | |||||||||||||||||||||||
| 大车 运行crane trav- elling | 2×7.5 | 2×11 | 2×7.5 | 2×11 | |||||||||||||||||||||
| 主要尺寸(mmmain dimens-ions) | BQ | 6278 | 6188 | 6798 | 6278 | 6188 | 6798 | ||||||||||||||||||
| B | 4400 | 5000 | 4400 | 5000 | |||||||||||||||||||||
| b | 230 | 260 | 230 | 260 | |||||||||||||||||||||
| S1 | 1040 | 1030 | |||||||||||||||||||||||
| S2 | 2310 | 2320 | |||||||||||||||||||||||
| S3 | 1850 | 1930 | |||||||||||||||||||||||
| S4 | 1500 | 1420 | |||||||||||||||||||||||
| K | 2000±2 | 2000±2 | |||||||||||||||||||||||
| Bx | 2400 | 2430 | |||||||||||||||||||||||
| H | 2095 | 2097 | 2187 | 2185 | 2097 | 2099 | 2189 | ||||||||||||||||||
| H1 | 878+H0 | 1005+H0 | 845+H0 | 1005+H0 | |||||||||||||||||||||
| H2 | 80 | 180 | 280 | 340 | 490 | 640 | 790 | 940 | 80 | 184 | 284 | 344 | 492 | 642 | 792 | 940 | |||||||||
| H3 | 2500 | 2600 | 2700 | 2760 | 2910 | 3060 | 3210 | 3360 | 2500 | 2604 | 2704 | 2764 | 2912 | 3062 | 3212 | 3362 | |||||||||
| H4 | 729 | 727 | 637 | 639 | 701 | 699 | 609 | ||||||||||||||||||
| 重量we-ight | 小车tro-lley | kg | 6780 | 7439 | |||||||||||||||||||||
| 总重 total wei-ght | 21500 | 23600 | 26000 | 30500 | 32600 | 37050 | 40700 | 44020 | 22800 | 25100 | 27490 | 31920 | 35400 | 39300 | 42970 | 46850 | |||||||||
| **大轮压 max wheel load | kn | 163 | 174 | 187 | 203 | 214 | 227 | 241 | 254 | 195 | 209 | 220 | 244 | 255 | 267 | 282 | 296 | ||||||||
| 荐用 钢轨steel track | 小车 trolley | 24 kg/m | |||||||||||||||||||||||
| 大车 crane | 43kg/m或QU70 | ||||||||||||||||||||||||
| 电源power source | 三相交流 380V 50HZ 3-Phase A.C. 380V 50HZ | ||||||||||||||||||||||||
QDY产品详细说明，请点击右边链接：中英文说明 | 产品简图及技术参数 | 技术参数2 | 技术参数3 | 技术参数4
【产品生产许可】
【订货须知】（因起重机大部分为非标产品，订货前需预先了解如下内容）：
１.订货前应确定起重机主要参数：起重量、跨度、起升高度、工作制度、轨道型号、承轨梁到屋顶**低点的距离和操纵室型式与开门方向等。
2. 当露天使用时，需带防雨设施。
3. 网站所标为标准件产品，仅供参考，具体由客户所提供的参数确定，完全可按客户需求定制。
【售后服务承诺】
一、本公司所生产的产品保质期为12个月。
二、在保质期内如有质量问题，本公司均按规定实行“三包”服务。
三、在接到用户关于产品质量问题通知后，立即派出有关人员赶赴现场处理解决问题。
四、根据用户要求，无偿地提供技术咨询，指导设备调试和与产品有关的问题。
五、售后服务人员保证做到认真、周到、彻底处理好有关质量问题，使用户购机放心，用机安心。
六、属本公司产品质量问题的产品，一切费用有公司承担，因用户使用不当所造成的产品质量问题，本公司酌情收费，保证用户满意。
