| 功率 | 22kw |
|---|---|
| 规格 | 清理室1400×1400×2200mm |
| 滚筒直径 | Ø600mm |
| 类型 | 吊钩式 |
| 外形尺寸 | 1100mm |
| 载重量 | 500kg |
| 作用对象 | 吊钩式抛丸清理机 |
| 品牌 | 山东开泰 |
| 型号 | Q376 |
| 加工定制 | 是 |
| 抛丸量 | 2*120kg/min |
| 除尘风量 | 28002800 |
该系列机型适合清理型钢、钢结构、铜板、建筑机械等大型焊接结构件，除掉其表面上的锈层、焊渣与氧化皮，消除内部的残余应力，使其获得均匀一致的金属光泽，以便提高钢材的涂饰质量与防腐效果。
项目 | 单位 | Q376 | Q378 | Q3710 | Q3720 | Q3730 | Q3750 | Q3780 |
清理工件直径 | mm | ?600 | ?800 | ?800 | ?1400 | ?1600 | ?1800 | ?2000 |
清理工件高度 | mm | 1100 | 1500 | 1850 | 2300 | 2200 | 2500 | 3000 |
单钩吊重 | kg | 600 | 800 | 1000 | 2000 | 3000 | 5000 | 8000 |
抛丸量 | kg/min | 2*120 | 2*160 | 2*250 | 3*250 | 3*250 | 4*250 | 4*250 |
清理一钩所用时间 | min | 16 | 14 | 14 | 14 | 14 |
|
|
提升机提升量 | t/h | 15 | 20 | 30 | 45 | 45 | 60 | 60 |
分离器分离量 | t/h | 15 | 20 | 30 | 45 | 45 | 60 | 60 |
通风量 | m3/h | 2800 | 8300 | 9000 | 15000 | 15000 | 18000 | 18000 |
功率(不含除尘) | kw | 22 | 30 | 36.55 | 61.27 | 64.4 | 78.4 | 81.5 |

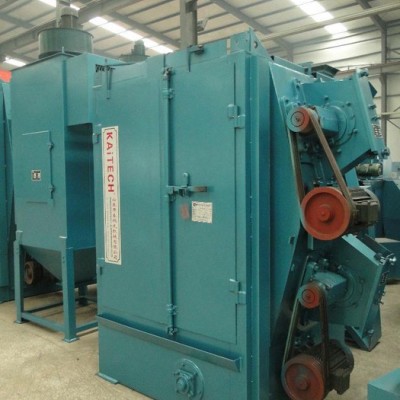

吊钩式自动抛丸机由抛丸机、抛丸室、吊钩传送器、丸料提升设备、丸尘分离器、丸料循环机构、粉尘过滤器、电控箱组成；设备传动采用循环吊钩旋转式，，当设备检测到工件进入设定抛射工位后，开启供丸系统，开始抛丸，工件钩吊在吊钩上在抛丸工作室中缓慢旋转，旋转时把工件的各个表面都暴露在喷丸流，钢丸通过抛丸机抛射在工件的表面进行除锈、强化工作；完成除锈、强化工作后的钢丸落入回收斗中借助电动机驱动。
1、绿色环保，工作中无污染
2、布置两台抛丸器，完全解决复杂工件的死角，工件处理表面均匀一致。
3、自动化程度高，抛丸、工件进给、工件旋翻、工件循环、丸料循环、粉尘过滤均自动完成。
4、吊钩采用定位、定时出、进，可针对不同工件进行调节。
5、设备设置了互锁功能，必须按设定顺序才能启动设备，保证了设备正常运转，不会因误操作引起故障或事故。
6、实用性好，不同型面工件均可处理。
7、处理等级高，可达到 sa2.5级。
8、设备分循环吊钩和双吊钩两个系列，多个型号，具体选型由工件大小和工作要求而订。
