| 标准 | GB |
|---|---|
| 材质 | 球墨铸铁 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN300 |
| 公称直径 | DN50-DN300 |
| 规格 | DN50-DN300 |
| 连接形式 | 卡箍 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 旋塞式 |
| 用途 | 放水 |
| 压力环境 | 常压 |
| 主体材料 | 球墨铸铁 |
| 品牌 | 上海沪工阀门 |
| 型号 | Z85X-16Q |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

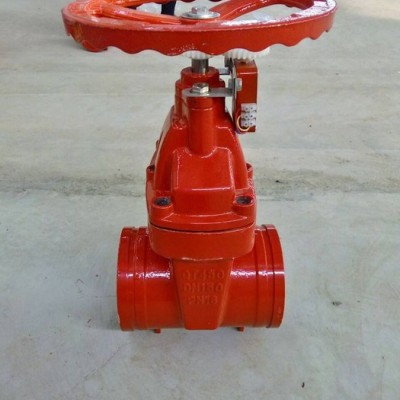

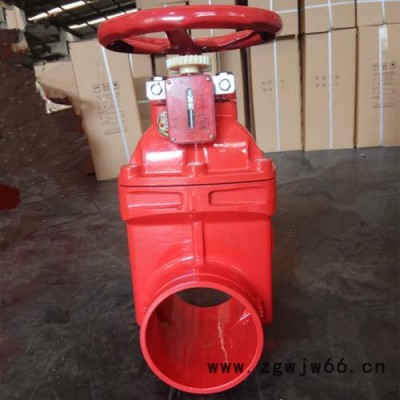

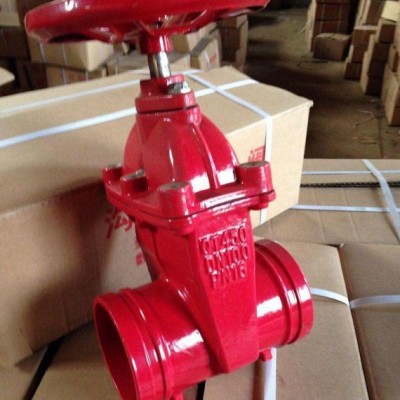

产品概述
Z85X沟槽暗杆闸阀采用一种新型的钢管连接方式，也叫卡箍连接，具有很多优点。自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件连接。
Z85X沟槽暗杆闸阀也叫软密封闸阀，采用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。
Z85X消防沟槽暗杆软密封闸阀结构特点：
1.整体包胶阀芯球墨铸铁骨架内外采用高性能橡胶和硫化技术进行整体包覆，贴合紧密牢靠，几何尺寸正常，密封弹性佳，彻底将阀芯金属与流体隔离，耐腐蚀。
2. 一体式铜螺母阀芯的铜螺母与球墨铁骨架，采用特种工艺紧密连接为一体，确保的长期操作和水流冲击下也不会松脱，避免造成阀门的控制失效。
3 平底式阀座本公司弹性座封闸阀底部采用全流域直通式设计，等同于一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。
4.自密封阀盖阀盖与阀体间采用自密封结构设计，在许用压力范围内，流体压力越高，密封越紧密。
5 特殊上密封阀杆与阀盖间的上密封结构，采用三只o形密封圈设计，与传统闸阀的填料密封结构相比，道道密封紧密，磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能，确保在操作和维护过程中阀杆不会被压力冲出，避免造成人员伤害
6 结构轻巧紧凑的结构，使**大工作高度较传统闸阀降低60mm-300mm以上，节省工程空间；本体采用球墨铸铁材料，重量较传统闸阀减轻约20％-30％，安装维修便利。
7 食品级卫生要求阀体内部以无毒环氧树脂涂装，阀芯内外表面以橡胶完全包覆，不会出现锈水或腐蚀现象，可直接用于生活饮用水系统、食品医药行业。
Z85X消防沟槽暗杆软密封闸阀主要零件材质：
| 项次 | 零件号码 | 名 称 | 材 质 |
| 1 | RV-01 | 阀 体 | 球墨铸铁、灰铸铁 |
| 2 | RV-02 | 密封圈 | NBR |
| 3 | RV-03 | 阀 盖 | 球墨铸铁、灰铸铁 |
| 4 | RV-04 | O-RING | NBR |
| 5 | RV-05 | 防尘罩 | NBR |
| 6 | RV-06 | 固定螺栓 | 钢制或镀锌螺栓 |
| 7 | RV-07 | 传动帽 | 球墨铸铁、灰铸铁 |
| 8 | RV-08 | 阀 门 | 球墨铸铁外覆EPDM或NBR |
| 9 | RV-09 | 铜螺母 | 青 铜 |
