加工定制 | 是 |
---|---|
材质 | 铸铁 |
规格 | 300-800 |
厚度 | 30-80 |
适用范围 | 起重机 |
外径 | 300-800 |
用途 | 滑动吊载 |
最大载荷 | 1-32T |
重量 | 15 |
齿数 | 见机身 |
外形 | 双梁钩轮片 |
型号 | CD LD QD |

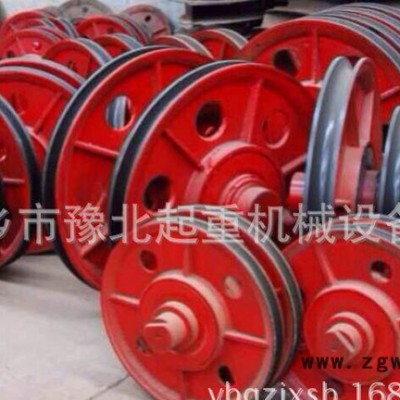

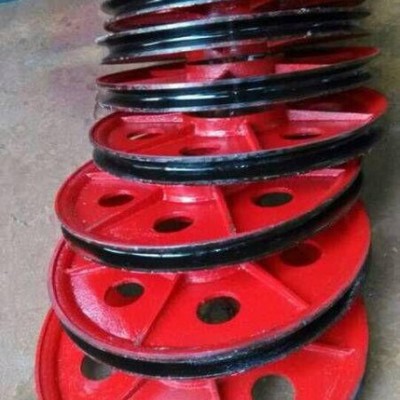

本厂生产的滑轮组主要适用于QD5~200T电动双梁桥式、门式起重机,吊钩组分为半封闭式、封闭式,吊钩组及滑轮组的滑轮材质又分为铸铁轮、铸钢轮、轧制轮。钩头分为普通钩、德阳钩和韶关钩。另外,还可以根据客户的需要设计、制造非标吊钩。 省力计算
公式:s=hn。 V绳=n*V物 F拉=1/nG
s:绳子自由端移动的距离。 V绳:绳子自由端移动(上升/下降)的速度
h:重物被提升的高度。 V物:物体移动(上升/下降)的速度 n:承重的绳子段数。 G:物重。
原则是:n为奇数时,绳子从动滑轮为起始。用一个动滑轮时有三段绳子承担,其后每增加一个动滑轮增加二段绳子。如:n=5,则需两个动滑轮(3+2)。n为偶数时,绳子从定滑轮为起始,这时所有动滑轮都只用两段绳子承担。如:n=4,则需两个动滑轮(2+2)。
其次,按要求确定定滑轮个数,原则是:一般的:两股绳子配一个动滑轮,一个动滑轮一般配一个定滑轮。力作用方向不要求改变时,偶数段绳子可减少一个定滑轮;要改变力作用方向,需增加一个定滑轮。
综上所说,滑轮组设计原则可归纳为:奇动偶定;一动配一定,偶数减一定,变向加一定。 滑轮组原理
有的中学物理**认为,利用滑轮组运输或提升货物,只能省力,但不能省功,中学物理**的上述结论对从事机械传动设计工作的工程师影响极大,由于汽车、火车、轮船等运输装置和各种机械装置在使用的过程中会频繁地出现启动、加速、减速、停止等各种运动,并在启动、加速、减速、停止等各种运动过程中消耗大量的能量,完全需要在理论上说明怎样设计或使用汽车、火车、轮船等运输装置的传动系统,以使其处于**节能状态,但中学物理**的上述结论使得机械工程师在从事机械传动设计时,以及在指导人们使用运输车辆和机械装置时,往往忽略了滑轮组的段数或减速机的传动比在各种状态下与节能的关系,造成现有的许多运输车辆和机械传动装置在运行过程中的能量消耗较高,输送货物数量较少。
新乡市豫北起重机械设备厂 ,坐落在“中国起重机械之乡”河南长垣起重工业园区位庄**镇。我厂是一家集设计、开发、制造为一体的综合性厂家,企业拥有专业的设计开发队伍、先进的生产工艺、完整的技术资料及检测设备、科学的管理体系,通过了ISO9001:2000质量体系认证,拥有专业的生产设计开发队伍。 先进的生产工艺,完整的技术资料及检测设备,科学的管理体制,产品达到**相关标准。公司信守“以诚为本、脚踏实地**服务、持续发展”的理念,秉承“为顾客创造价值,为员工创造机会,为社会创造效益”的企业宗旨,争创**的管理**的服务,积极引进人才,培养人才,追求更高更远的发展,将成为永恒的经营目标. 新乡市豫北起重机械设备厂与您携手并进,共创辉煌! 公司**产品:电动单梁 ,桥式双梁,电动葫芦,电磁吸盘,电缆卷筒,起重电器及单双梁全配件,欢迎新老客户前来洽谈业务。
联系人:魏经理,联系电话:18530705999 0373--8714666 8710869 传真:0373-8710865
