| 材质 | 不锈钢 |
|---|---|
| 电源电压 | 220V |
| 封装 | DIP |
| 名称 | 滚珠式耐磨试验机 |
| 批号 | 10+ |
| 上市时间 | 2013年秋 |
| 售后服务 | 保修一年 |
| 外形尺寸 | 1mm |
| 扬程 | 40m |
| 重量 | 520kg |
| 结构型式 | 台式 |
| 品牌 | 虹磊 |
| 型号 | NS-2 |
| 加工定制 | 是 |
| 打样周期 | 4-5天 |
| 质量认证 | CCC |

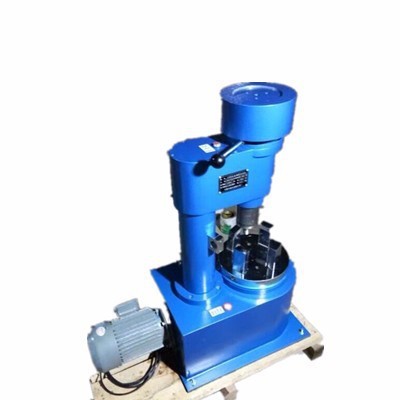

滚珠式耐磨试验机 NS-2型滚珠轴承式耐磨试验机
简单介绍
NS-2型滚珠轴承式耐磨试验机（滚珠式耐磨试验机）适用于按国标GB/T16925-1997“混凝土及其制品耐磨性试验方法“对混凝土及其制品（路面砖、地面砖、人造大理石、水磨石等）和其他建筑材料进行耐磨试验，它是检验路面和地面材料耐磨性的专用试验机，也是市政、公路和桥梁等施工单位，有关混凝土制品厂和科研试验室的必备设备之一。产品描述
NS-2型滚珠轴承式耐磨试验机（滚珠式耐磨试验机）适用于按国标GB/T16925-1997“混凝土及其制品耐磨性试验方法“对混凝土及其制品（路面砖、地面砖、人造大理石、水磨石等）和其他建筑材料进行耐磨试验，它是检验路面和地面材料耐磨性的专用试验机，也是市政、公路和桥梁等施工单位，有关混凝土制品厂和科研试验室的必备设备之一。
二.主要技术参数:
磨头:13*15.875mm滚珠轴承
磨头上的压力负荷:154±2.5N
转轴负荷额定转速:1000-1050r/min
磨石工作硬度 : >HRC62
测量行程 : 10mm
噪音 : ≯75dB
适和试件规格 :受磨面积≮100*100mm ≯300*300mm
电机功率 : 0.75kw
外形尺寸（长*宽*高）:700*450*800mm
净重 :163kg
三、结构组成（见附图）
主机由底座（1），立柱（13），机架（11），电机（15），中空转轴（5），磨头（滚珠轴承）（4），试件夹具（2）等组成。 电机（15）与机架（11）连接，通过皮带（12）带动中空转轴（5）工作时，中空转轴在垂直方向无约束，中空转轴（5）和配垂（10）辅件的自重全部压在磨头上。
四、 滚珠式耐磨试验机安装与使用：
1、本机采用木箱包装，开箱后应检查产品合格证，集装单，使用说明书等资料是否全，并根据产品装箱查对箱内物件是否完备相符。
2、 打开箱检验合格的试验机应水平放在工作台上，本机不需要特别基础和地脚螺栓，只要保证水平和稳定即可。
3、 插上进水管（20）并与水源接通，插上出水管（17），本机的四芯插头接控（18）接上三相380V交流电源，并可靠接地，即可投入使用。
4、将试件（3）的受磨面朝上，放入试件夹具架（2）内，试件夹具架内有移动板（24），可根据试件不同宽度变进行调整，通过水平调盘（23），将受磨面调整水平位置后，转动压紧螺杆（22）夹紧试件。
5、将磨头（4）放在受磨面上，转动升降手柄（16）使机架（11）和中空转轴（5）下降并压在磨头（4）上，磨头的滚珠应全部对准中空转轴下端滚道，谨防中空转轴碰磨头上传感器（6）。
6、继续转动升降手柄（16），使机架（11）继续下降至传感器（6）的顶部与红刻线（7）对齐，同时，百分表（9）的测量杆应与顶板（8）相接触，并应有>5mm的里程。
7、转紧锁紧手柄（19）板上防护罩（21）开启水源，待水中空转轴内不断流向试件（3）的受磨面时，开始试验。
8、按下控制器（18）的“欲动”按钮，电机（15）开始工作，当磨头（4）转30转左右时，自动停止，记下百分表（9）的读书，按下“复位”按钮，使数码显示复零。然后再按下“起动”按钮，本机即开始运转，当磨头（4）转至1000转时，自动停止记下百分表的读数，再一次按下“起动”按钮，本机继续运转而后，每转1000转，磨头**会自动停止，同时记下百分表读数，但转满5000转时，本机自动停转并自锁。要使本机重新运转，必须按下“复位”按钮，方可使本机正常运转，本机运转过程中，如要暂停试验，可按下“停止”按钮，即停转数据自动保存，以便试验数据的连续性。完整性和准确性。
9、本机机架不能旋转。
10、试验结束，关闭水源和电源，取出试件。
五、维护和保养：
1、试验结束后，将试验机，主柱及所有工作部分把谁擦干，然后加上防锈油。
2、本机传动部分定期加润滑油，不使用时应每月运转一次。
3、使用过程中，应经常检测磨头滚珠直径，<15.675MM必须更换。
六、注意事项：
1、该机采用三相380V电源，机外壳必须接地，设备未经可靠接地严禁使用。
2、磨头在运转过程中，百分表必须固定，百分表测量头和顶板脱离接触，当运转停止，测量头与顶板接触并读数。
3、在试验中，百分表测得磨面面深度≯1.5mm，以防磨头的轴承架磨损毁坏，不准继续试验。
4、本机采用传感器接收系统测量磨头转数，一旦发现磨头在运转而控制器的数码显示停止，应立即停机，检查传感器（6）的位置是否处于传感器接收区域。
装箱单
NS2耐磨试验机1台
控制器1台
磨头（滚珠轴承） 1件
百分表 1只
升降手柄 1件
锁紧手柄 1件
配重块1件
说明书 1本
合格证 1张 。
