供应吊钩抛丸机 青工 钢结构 铸件 铝合金件 表面清理机

      我公司产品全部采用进口设备和原料精工制作而成，主营产品有通过式钢板抛丸机、型钢抛丸机、履带式抛丸机，吊链抛丸机、转台抛丸机，路面抛丸机，各种混砂机、砂处理生产线及环保除尘设备等。

      青岛青工机械有限公司位于青岛西海岸，胶南市经济技术开发区。现在占地2万平方米，建筑面积1万平方米，公司集科研、生产、经营于一体的大型抛丸机制造集团，已通过ISO9001质量体系认证,且拥有自营进出口权。公司设备先进，技术领先，并拥有强大的专业抛丸机设计团队，成为抛丸机制造行业的领头军。公司从领导到下属职工均是从事机械行业多年的专业人员，经验丰富。

　   公司主要生产销售青岛抛丸清理机械，其中包括通过式钢板抛丸机、型钢抛丸机、吊钩式抛丸机、履带式抛丸机，吊链抛丸机、转台抛丸机、钢管内外壁抛丸机、通过式抛丸机，路面抛丸机，各种混砂机、砂处理生产线及环保除尘设备。公司产品质量优良，价格低廉，深受广大客户青睐。现在年生产销售铸造通用.非标机械等5000余台套。

     为方便客户的购机安装和维修，公司在全国各地已设抛丸清理机办事处30多处，集团公司对各办事处严格管理。各办事处有销售人员和专业维修技工数名，配有专用车，只要客户一个电话，我们就可提供上门服务。

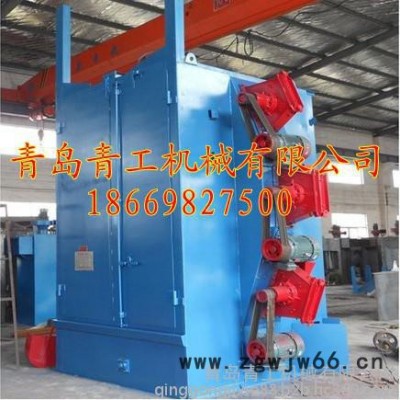

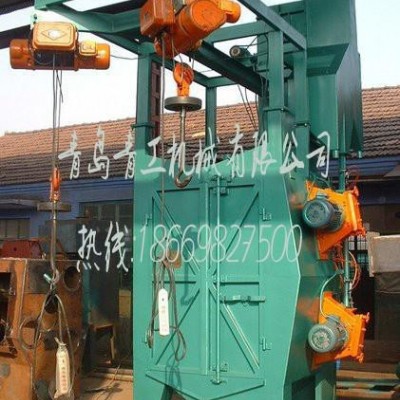

供应吊钩式抛丸机

由青岛抛丸机工业制造集团制造的吊钩式抛丸机产品简介

简介：吊钩式抛丸机作为抛丸清理机的标准机型，其工作圆筒直径从900到1300 mm, 高度从1300 到2200 mm.标准机型带有2-7个抛头，最大承载量达10000公斤，这款抛丸机的生产效率相当高，灵活性跨度也相当大，是理想的清理强化设备，并且操作简便，只需将要处理的工件装载上机器，按下启动按钮，经过一个很短的时间（一般为5-7分钟），即完成了整个清理过程，清除掉所有粉尘和残余丸料。主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理，包括易碎和形状不规则的工件。吊钩式抛丸清理机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理，特别适合于多品种、小批量的铸件、锻件及钢结构件进行表面清理及抛丸强化，以去掉工件表面的少量粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其适合于不宜碰撞的细长、薄壁件的清理。

吊钩式抛丸机优点

1.采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器，能显著地提高清理效率获得满意的清理质量。

2.模拟抛射图（包括抛丸器型号、个数和空间布置位置的确定等）及抛丸机的全部图纸均完全采用计算机辅助设计(CAD)绘制，抛丸器的选用及布置更为合理。提高了弹丸的利用率和劳动生产率，保证了清理效果，减小了对室体护板的磨损。

3.采用倍受欢迎的无地坑结构形式，既节省了地坑基础的施工费用及时间，又解决了南方用户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。

4.清理室内热区采用轧制Mn13 板防护，相对于以前的橡胶板防护，其使用寿命大大提高，且外形美观、易于更换，是当今最流行的清理机室体防护方式。

青岛青工机械有限公司的宗旨是：“质量高+速度快+价格低=效益”，我们一定给您优质的产品，满意的售后服务。

公司始终坚持“质量第一，信誉至上”的原则， 不断开拓创新，努力进取，愿与国内外客户携手合作，共赴美好未来。

地址：山东青岛胶南市经济技术开发区铁山工业园

热线：  1866982750013573280986董经理

网址：  //www.qinggonggroup.com

 吊钩式抛丸机分为单吊钩和双吊钩，吊钩式抛丸机由两个吊钩装载工件交替进入抛丸清理室内。利用抛丸器将0.2~0.8的弹丸抛向工件的表面，使得工件的表面达到一定的粗糙度，让工件变得美观，或者改变工件的压应力提高寿命。本机型广泛应用于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。并且本机型适合于不宜碰撞的细长、薄壁件的清理。吊钩式抛丸机作为抛丸清理机的标准机型，其工作圆筒直径从900到1300 mm, 高度从1300 到2200 mm. 标准机型带有2-7个抛头，最大承载量达10000公斤，这款抛丸机的生产效率相当高，灵活性跨度也相当大，是理想的清理强化设备，并且操作简便，只需将要处理的工件装载上机器，按下启动按钮，经过一个很短的时间（一般为5-7分钟），即完成了整个清理过程，清除掉所有粉尘和残余丸料，主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理，包括易碎和形状不规则的工件。

吊钩式抛丸清理机为吊钩式清理设备，由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成。

抛丸清理室由室体和护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构，

ф1200*1500mm

ф1000*1200mm

机器外型尺寸

4900*2700*4600mm

4250*2200*4500mm

机器总量

5380kg

4980kg

吊钩数

1/2只

1/2只

吊钩最大载重

200/500/1000/2000/5000kg

200/500/1000/2000/5000kg

抛丸器型号、功率

ф420, 11/15kw

ф420, 11/15kw

抛丸量

2*180/250kg

2*180/250kg

在空运转调试时，吊钩式抛丸机要按照以下步骤来：

1、吊钩式抛丸机在试验运转前必须先熟悉使用说明书中的有关规定，对吊钩式抛丸机的结构、性能做全面的了解；

2、开机前必须先检查各紧固件是否有松动现象，及机器的润滑情况是否合乎要求；

3、吊钩式抛丸机要求装配正确，开机前应对各部件、电机等进行单动试验。各电机旋向应正确，提升机皮带应松紧适中，无跑偏现象。

4、应检查各电机的空载电流、轴承温升、减速器、抛丸量是否动转正常，发现问题应及时查明原因，进行调整；

5、吊钩式抛丸机的单动设备没有问题后，可依次启动除尘器、提升机，抛丸器进行空运转试验，空运转时间为一小时。

吊钩式抛丸机的保养窍门--

1.工作前检查员工之间的交接记录。

2.检查是否有杂物落入机内，及时清除以防堵塞各输送环节造成设备故障。

3.运转前要每班进行二次检查护板、叶片、叶轮、橡胶帘、定向套、辊子等易损件磨损情况，及时更换。

4.检查各电器运动部件的配合，螺栓连接是否松动，及时拧紧。

5.抛丸机设备注油点定期检查各部位加注油是否符合规定。

6.对抛丸机的室体护板每天进行检查，有损坏应立即更换。

7.操作工对清理效果应随时检查，如有异样应立即停机，并对设备进行整体检查。

8.操作人员开机前必须检查控制柜（面板）各类开关是否在所需设定位置（包括各电源开关）然后才能开机，以免误动作，损坏电气及机械设备，造成设备损坏。

9.密封件必须每天检查，如被损坏立即更换。

10.经常检查钢材清理质量，必要时可调整弹丸抛射角度和辊道输送速度 ，更要正确的按照操作规程操作。

吊钩式抛丸机的常见故障分析及其排除方法如下：

一、抛丸器振动较大 排除：

1.叶片磨损严重,运转不平衡,更换叶片;

2.叶轮磨损严重,更换叶轮体;

3.轴承烧坏,更换并加注润滑脂;

4.抛丸器固定螺栓松动,紧固螺栓

二、抛丸器有异常响声 排除：

1.弹丸不符合要求,造成卡砂现象,更换合格弹丸;

2.丸料内有较大颗粒物料,检查清除;

3.抛丸器护板松动,与叶轮或叶轮片磨擦,调整护板;

4.抛丸器内的结合盘螺栓松动,拧紧螺栓

三、抛丸器抛丸量不均 排除：

1.调节各供丸闸开口;

2.调节分离器的落砂调节板间隙,使流幕均匀

四、除尘器除尘效率低 排除：

1.除尘器风机接线错误,风机反转,重接线;

2.除尘器内布袋捆扎不牢或有破损,或缺少布袋;

3.除尘管道连接处密封不好,保证各部件的密封;

4.被清理工件未按要求落砂,型砂残留过多,除尘入口风含尘量过高;

5.除尘器反吹机构未启用,或启用次数少,灰尘堵死布袋,及时清除附着在布袋上的灰尘

五、除尘器灰尘含弹丸过多 排除：

分离器风量过大,适当调节风口挡板,直到能够保证除尘效果,但不吸出弹丸为好

六、清理效果不理想 排除：

1.弹丸供给量不足,适当补充新弹丸;

2.抛丸器抛射方向不正确,调节抛丸器定向套窗口位置;

3.丸料粒度不合适,重选丸料粒度;

4.丸料结块或使用过久,更换丸料

七、斗式提升机不运转 排除：

1.夹住,去掉提升机底部过大颗粒;

2.皮带打滑,调整传动轮涨紧装置,涨紧皮带;

3.提升机底部丸料过多,按顺序停机并清除丸料

八、清理室大门开关不灵或打不开排除：

门轴润滑不好，加注润滑油；

九、机器开车停车动作不灵敏或不按规定动作排除：

1.有关电气元件损坏，检查更换；

2.电气箱灰尘、污垢过多，电气接触点接触不良；

3.时间继电器灰尘、污垢过多，电气接触点接触不良

十、分离器分离效果差 排除：

1.流幕不均，调节流量控制板，达到满幕帘；

2.分离区的风速不合适，调整分离器风口的蝶阀，使分离区风速达到4～5m/s,并调整一、二级调节板的位置

十一、螺旋输送器不运转 排除：

1.丸料堵塞，按顺序停机并清除丸料；

2.螺旋轴弯曲，校正或打磨叶片外径；

3.螺旋轴头焊缝断裂，重新焊接。

十二、吊钩不转或胶轮打滑 排除：

1.被清理工件超重或不足，应分开清理或加挂配重；

2.减速机胶轮与吊钩胶轮啮合不紧，调节减速机胶轮；

3.减速机或线路故障，检查减速机和线路。

十三、吊钩上下进出行走不灵活 排除：

1.限位或行程开关损坏，检查更换；

2.电动葫芦损坏，检修损坏部位；

3.吊钩所吊重物过轻，适当加配重。

将工件吊放在吊具上，用电动葫芦或电动小车将其送入工作室内，关门后进行清理，工件在抛丸室内进行自转或小移位，使工件受到均匀抛丸。

适用范围:

吊钩式抛丸机,周期作业方式,工件吊挂着受抛,互不碰撞;设备远行可靠、经济实惠。尤其适用于各种可吊挂的小型铸件、钢精构件、铝合金压铸件。

用途：

本机广泛应用于各类机械、汽车、机车车辆、船舶等。行业的中小型铸锻件钢结构件的表面处理或强化处理，用以除锈、光整，改善工件表面状态，清除内应力，延长其使用寿命。

优点：

1.特别适用于不宜碰撞的工件，如齿轮等的清理强化。

2.工件形状特点要便于吊挂，可多品种同时生产。

3.生产效率高，设备故障率低，性价比高。

以下是吊钩式抛丸机的操作程序，操作者必须熟知，以免抛丸机故障及事故的发生。

1、 除尘系统开；

2、 吊钩在室外装工件；

3、 吊钩开入室内，运行停止；

4、 大门关闭，吊钩自转开始；

5、 提升机开；

6、 抛丸器开；

7、 供丸系统闸门开，清理开始；

8、 清理完毕，抛丸器停，供丸系统闸门关闭；

9、 吊钩自转停止；

10、 提升机停（如继续清理可不停）；

11、 大门打开，吊钩开出室外卸件；

12、 除尘系统停（如继续清理可不停）。

吊钩式抛丸机特点：
    抛丸机量大、清理效率高、室体有效空间大、结构紧凑、采用无地坑形式、对清理工件的外形结构无特殊要求、可一机多用，该吊钩式抛丸机产品多广泛应用于机械制造业以及铸造业。
    吊钩式抛丸机应用领域：
    结构件抛丸机、吊挂式抛丸机、悬挂式抛丸机、电动车架抛丸机、手推车抛丸机、电机壳齿轮箱阀门抛丸机、不锈钢门窗抛丸机、三轮车架抛丸机、汽车大架子抛丸机、汽车轮毂抛丸机、液化气罐抛丸机、散热片抛丸机、汽车轮片汽车轮毂抛丸机、五金工具抛丸机等多种领域。
    吊钩式抛丸机的优点：
    1.采用大抛丸量、高抛射速度的国际先进悬臂式离心抛丸器，提高清理率和清理质量。　　
    2.模拟抛射图和抛丸机的全部图纸均采用了计算机辅助设计(CAD)绘制，而且抛丸器的选用和布置更为合理。　　
    3.采用无地坑结构形式，即节省了地坑基础的施工费用和时间，又解决了用户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。吊钩具有升降、运行和室内旋转的功能。
    4.清理室内采用了高铬板防护，使用寿命也大大提高，而且外形美观、易于更换。

    青岛青工抛丸机械有限公司是拥有多年的抛丸机生产经验，主要生产吊钩式抛丸机，履带式抛丸机，通过式抛丸机，路面抛丸机和非标定做抛丸机等。
    公司的抛丸机跟行业产品对比主要有以下特点：
    1.我们公司产品参照德国九十年代末的抛丸机进行国产化制造。
    2.抛丸机采用直联电机驱动，电机为变频电机，可变频调速。
    3.抛丸机采用目前最先进的芯筒脉冲反吹式除尘系统。
    4.我公司的抛丸机产品钢丸流量控制阀可微量调节，气动开启与关闭。
    5.公司抛丸机电气采用PLC控制PLC控制仪选用日本三菱，电器元件选用西门子或欧姆龙产品。

    吊钩式抛丸机说明：
    1.在标准机型当中，抛丸机配有手动式悬挂系统。
    2.对于重型工件，抛丸机可选配电动葫芦。
    3.抛丸室的门有气动或手动启闭。
    吊钩式抛丸机手动： 我们公司生产的吊钩式抛丸机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。特别适合于多品种、小批量的铸件、锻件、铝合金铸件及钢结构件进行表面清理及抛丸强化，以去掉工件表面的少量粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其适合于不宜碰撞的细长、薄壁件的清理。



主要技术参数
