吊钩式抛丸机批发零售，质量高，价格低，送货快，全国联保，三包一年，定金发货，货到付款，平台交易，多种交易方式任意选

     批发零售，质量高，价格低，送货快，全国联保，三包一年，定金发货，货到付款，平台交易，多种交易方式任意选

      专营Q32系列履带式抛丸机，Q37系列吊钩式抛丸机，质量高，价格低，三包一年，全国设有多个办事处，使用无后顾之忧

    设备组成：

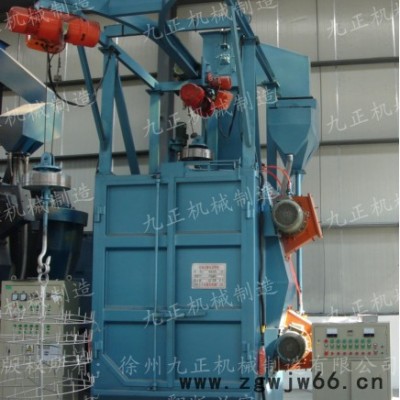

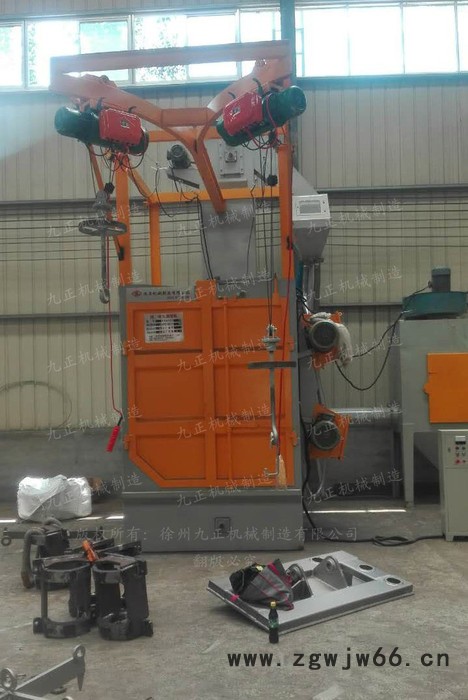

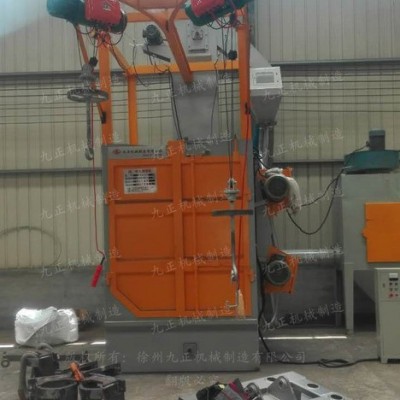

Q37系列吊钩式抛丸清理机，由抛丸清理室、提升机、分离器、螺旋输送器、抛丸器总成、吊钩及拖线系统、提升机平台、导轨及支架、吊钩自转减速装置、供丸系统、地基、除尘系统、电气控制部分等组成

1、抛丸清理室

抛丸清理室由室体壳和高铬铸件铸铁护板等组成。
抛丸清理室壳体为钢板、型钢焊接结构，是对工件进行抛丸清理的密封、宽敞的回转空间。抛丸清理室的一侧壁上装有2套Q034型抛丸器总成，保证对被清理工件进行全面的抛丸清理。室体内抛射热区衬有厚度为δ12的铸钢（ZGMn13）防护板,其余非抛射热区衬有高铬铸铁Cr15，使用寿命可达4000小时左右。

2、抛丸器

       抛丸器型号为Q034型，电机型号为Y160L-2，功率为7.5Kw。

抛丸器主要由叶轮体、叶片、分丸轮、定向套、罩壳、端护板、顶护板、侧护板、轴承座、主轴、皮带轮及罩壳等部分组成。

3、斗式提升机

       斗式提升机由摆线针轮减速机、上下滚筒、输送胶带、料斗、封闭料筒和涨紧装置组成，斗式提升机的下端进料口与螺旋输送器相连，上端出料口与分离器相连。提升机罩壳采用焊接结构，外形美观、刚性好。上下滚筒采用先进的板条焊接式多棱形同直径结构，提高了提升皮带与带轮间的摩擦力，避免了老式的光带轮的打滑现象，降低了提升皮带的预紧力。提升机罩壳上设有检修门，可维修及更换料斗。打开下罩壳上的门盖，可以维修下部传动，排除其底部弹丸堵塞。

4、弹丸控制器

      抛丸器的抛丸量大小由气动闸门控制。气动闸门的开关用气缸驱动，闸门开口的大小用调整调节板的位置来控制。但须注意 弹丸流量的大小应以不超过抛丸器电机的功率为度。如过大则会烧毁电机。

5、螺旋输送机

      由螺旋轴、减速机、减速机座及罩等组成， 输送量为 40t/h。其功能是将室体料斗搜集的丸砂混合物输送到提升机下罩，是弹丸循环系统中重要的输送部件。

6、除尘系统

       除尘系统使用滤筒式除尘器，褶皱的滤筒设计可以增大过滤面积，反吹装置可以将附着在滤筒外表面的细微粉尘吹落到除尘器底部进行收集。

7、电控系统

  关于电控系统的控制原理、操作、维修等详细说明，请参阅本设备的电气部分说明书。

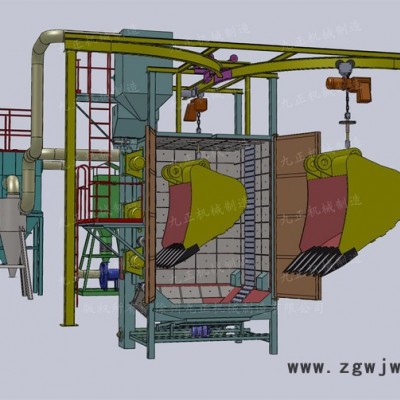

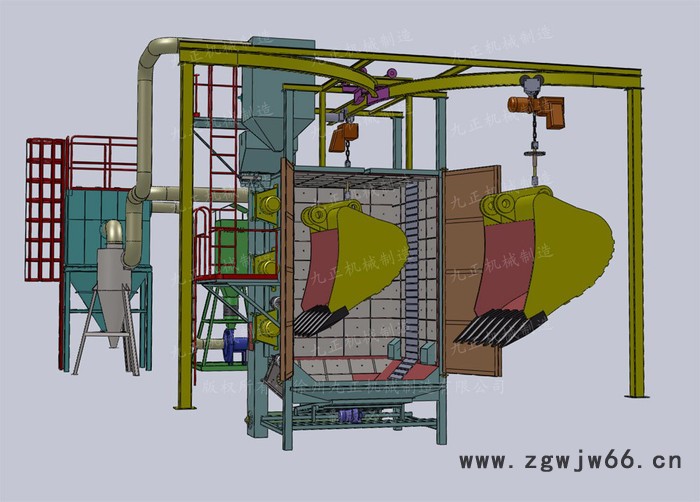

       吊钩系统由2台1吨电动葫芦、拉杆、吊钩、自转齿轮、轨道自动转换机构等组成。
本系统是工件的输送部件，负责将工件从室体外输送至抛丸区，在抛丸区中间由自转减速装置带动，使工件进行原地自转，达到对工件的各个表面进行全面清理的目的，工件抛丸处理后再由本系统输送至室体外卸件。
