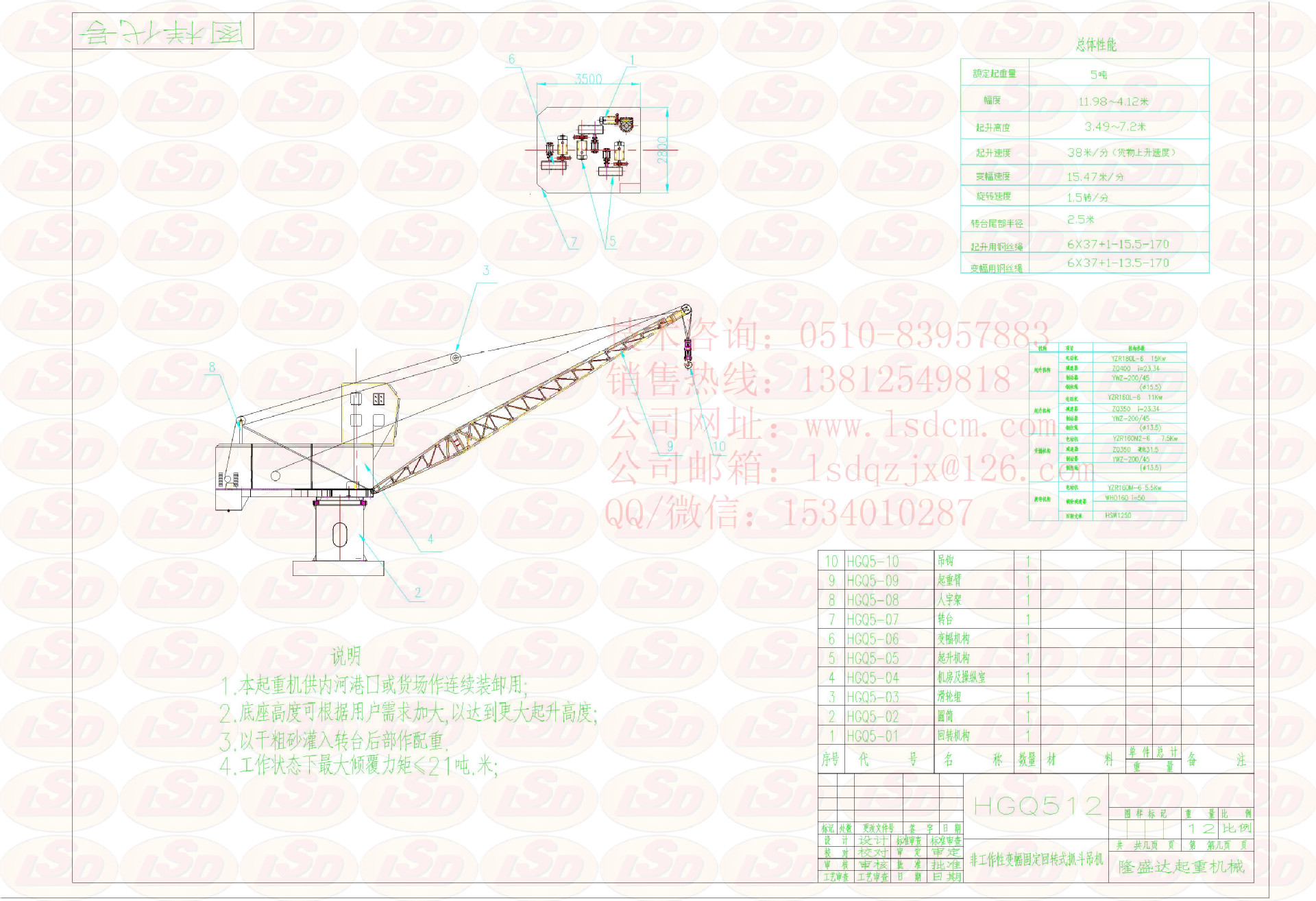

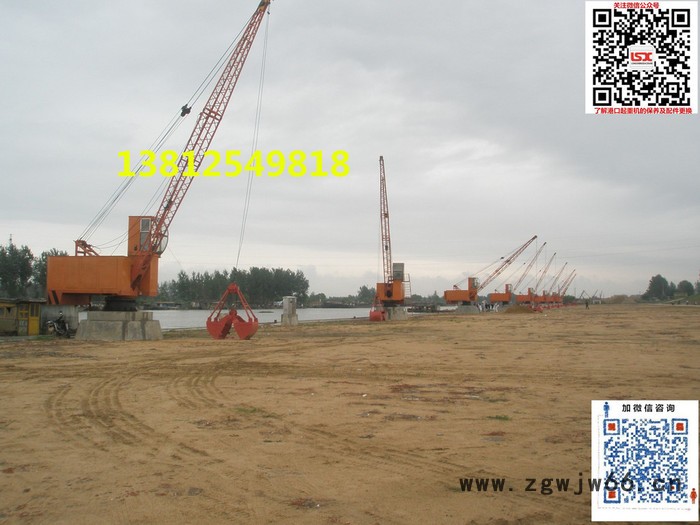

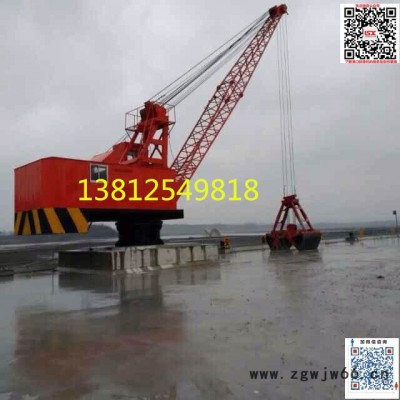

非工作性变幅固定式架臂起重机
1.主要技术参数请到公司网站www.lsdcm.com查看。

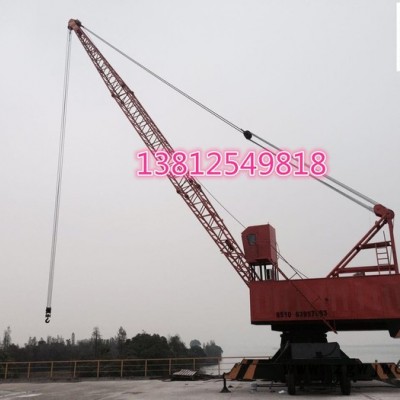

2.结构特点

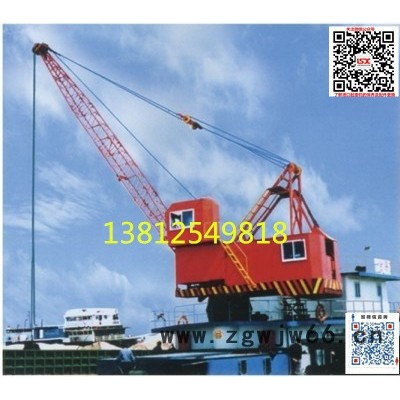

固定-式臂架起重机为单臂架式起重机。其臂架是由角钢焊接而成，断面为矩形，桁架式结构；人字架一般用型钢焊接成人字形结构；转盘用工字钢或槽钢为主梁组成转盘结构；底座为圆筒形。整个结构简单、制造方便。
3.主要结构驱动方式及布置形式
起升、变幅、回转由电动机分别驱动。因变幅
机构是非工作性机构，起升和变幅机构合成一体，合用一个电动机，操作时通过离合器进行。
起升、蝙蝠机构的传动链为：
电动机→电磁制动器联轴器→圆柱齿轮减速器→离合器→起升卷筒或变幅卷筒。由卷筒卷绕钢丝绳使货物上升、下降或使臂架俯仰。
非工作性变幅固定式臂架起重机主要技术参数 表2-9-1.1
| 序号 | 型号 | 最大起重量t | 最大起重力矩t.m | 起重臂长m | 最大幅度m | 起升高度m | 工作速度 | 装机容量kw | 质量 t | |||
| 码头平面上 | 码头平面下 | 起升 m/min | 变幅 m/min | 回转 r/min | ||||||||
| 1 2 3 4 5 6 | DZ02 DZ03 DZ05 DZ08 DZ10 SZ16 | 2 3.2 5 8 10 16 | 9 20 24 30 118 591 | 9 12 13 15 15 18 | 7 10 11 12 12 14 | 7.5 11 11 14 10 18 | 4 4 6 6 6 6 | 40 60 60 60 50 60 | 25 25 10 10 20 25 | 2 2 2 2 2 1.8 | 31.5 33.5 33.5 53.5 68.5 71 | 4.75 7.6 10.5 13.5 17.5 27 |
回转式机构的传动链为：
电动机→电磁制动器→蜗轮减速器或立式摆线针轮减速器→齿轮副及滚轮（由小齿轮与大齿圈齿合传递动力并由滚轮与轨道支持作360°回转式运动。
起重机上部支承在大轴承上或滚轮上。
4.操作和控制
由凸轮控制器的主令控制器来控制电动机执行格机构电动机的正反转。其操作性能可靠，使用维修方便。
起升、变幅机构用电磁制动器来制动。回转机构用脚踏制动器制动。

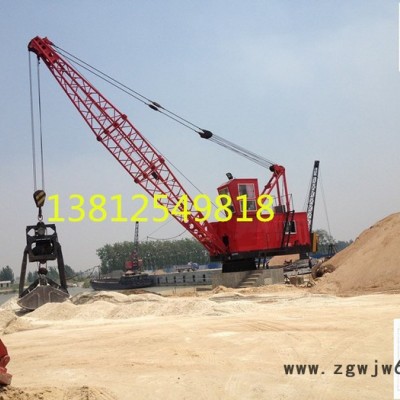

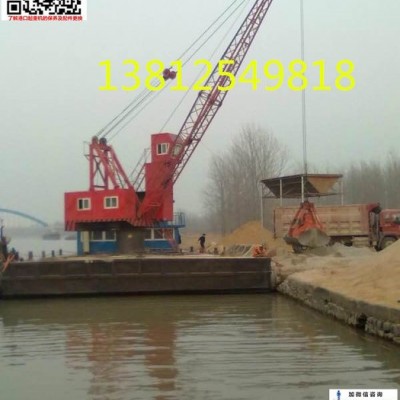

5.适用范围
这种类型的起重机构造简单、制造容易、使用方便、成本低廉，适用于内河小型码头和简易码头装卸30t~500t的船舶以及小型堆场装卸件杂货和散货。
