| 产地 | 山东 |
|---|---|
| 除尘效率 | 8000 |
| 额定电压 | 220V |
| 功率 | 32.5 |
| 规格 | 见详情 |
| 滚筒直径 | 见详情 |
| 类型 | 吊钩式 |
| 外形尺寸 | 4325* 2660* 4959 |
| 新旧程度 | 全新 |
| 载重量 | 1000 |
| 作用对象 | 钢材抛丸清理机 |
| 品牌 | 铸通 |
| 型号 | Q378吊钩式抛丸清理机 |
| 加工定制 | 是 |
| 抛丸量 | 2*200 |
| 除尘风量 | 8000 |
| 适用星级 | 所有星级 |
| 是否原厂 | 是 |

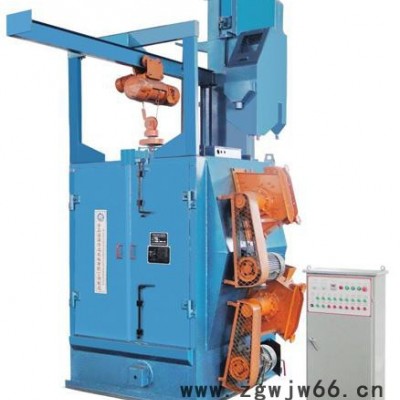

Q378吊钩式抛丸机产品概述
该型号抛丸机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。特别适合于多品种、小批量的铸件、锻件及钢结构件进行表面清理及抛丸强化，以去掉工件表面的少量粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其适合于不宜碰撞的细长、薄壁件的清理。
Q378吊钩式抛丸机结构组成
Q378抛丸清理机由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、两套吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成。
抛丸清理室由室壳和锰钢护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构，是对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有2套Q034型抛丸器总成，保证对被清理工件进行全面的抛丸清理。护板均用防护螺帽压紧，便于必要时拆装更换。室体下部由钢板围成36°斜边形成漏斗，以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。在螺旋输送器的上方，铺有钢漏板，漏板的上方又铺四块耐磨橡胶板。使用时，耐磨橡胶板应铺在抛丸器的正前方，以保护下面的钢漏板，延长其使用寿命。
Q37吊钩式抛丸机型号及参数
技术参数 | ||||||||||
No. | 型号 | Q376 | Q378 | Q3710 | Q3720 | Q3750 | Q3780 | Q37100 | Q37160 | |
1 | 工件 尺寸 | mm | Φ600* 1100 | Φ800* 1500 | Φ900* 1600 | Φ1400* 2300 | Φ1800* 2500 | Φ2000* 3000 | Φ2500* 3500 | Φ2600* 4000 |
2 | 单钩 吊重 | kg | 600 | 1000 | 1000 | 2000 | 5000 | 8000 | 10000 | 16000 |
3 | 抛丸 量 | kg/m | 2*120 | 2*200 | 2*250 | 3*250 | 4*250 | 4*250 | 5*250 | 6*250 |
4 | 提升 量 | t/h | 15 | 22 | 30 | 45 | 60 | 60 | 75 | 90 |
5 | 分离 量 | t/h | 15 | 22 | 30 | 45 | 60 | 60 | 75 | 90 |
6 | 除尘 风量 | M3/h | 5000 | 8000 | 9000 | 15000 | 18000 | 20000 | 22000 | 25000 |
7 | 电机 功率 | kw | 19 | 32.5 | 36.55 | 61.27 | 78.4 | 81.5 | 105 | 130 |
8 | 外形 尺寸 | mm | 4429* 2850* 3443 | 4325* 2660* 4959 | 5047* 3850* 5156 | 6110* 3599* 7842 | 7062* 5460* 8652 | 8050* 6400* 8526 | 9000* 5400* 8600 | 9500* 6000* 11000 |
