| 材料 | 304、316L、HC TA |
|---|---|
| 测量范围 | -0.01-60Mpa |
| 测量介质 | 气体、液体、油 |
| 电源电压 | 24VDC |
| 防爆等级 | 一级 |
| 防护等级 | IP65 |
| 接口尺寸 | 20*1.5mm |
| 精度等级 | 0.5级 |
| 类型 | 智能压力变送器 |
| 输出信号 | 4-20mA RS485 |
| 线性度 | 0.1%F.S. |
| 制作工艺 | 薄膜 |
| 种类 | 压力 |
| 重复性 | 0.1%F.S. |
| 材料物理性质 | 绝缘体 |
| 材料晶体结构 | 扩散硅 |
| 迟滞 | 0.1%F.S. |
| 品牌 | 肯创仪表 |
| 型号 | KCWS |
| 加工定制 | 否 |
| 指示表头 | LED |
一、用途

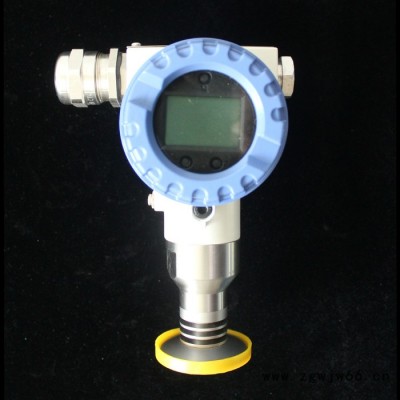

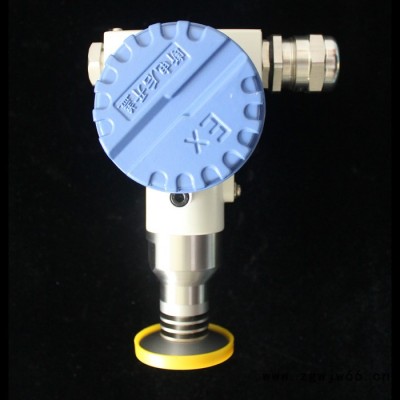

卫生型压力变送器是工业实践中常用的一种传感器，将压力转换成气动信号或电动信号进行控制和远传的设备。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号（如4~20mADC等），以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道、医疗、食品等众多行业。
二、特点
1、齐平膜设计适合多种粘稠介质压力测量；
2、以拆卸易清洗无菌设计；
3、全不锈钢激光焊接结构；
4、多种过程连接方式；
5、数字化智能芯片，全温度线性温度补偿；
6、符合3-A标准。
三、技术参数
| 量程 | 0-3.5MPa内任意量程，小量程为5KPa |
| 准确度等级 | 0.5级，0.2级 |
| 介质温度 | -30~+85℃ |
| 环境温度 | -20~+85℃ |
| 供电电压 | DC24V |
| 负载能力 | 电流输出型≤500Ω（不带显示）；≤250Ω（带显示）；电压输出型：≥3KΩ |
| 非线性 | ±0.2%F.S |
| 迟滞性与可重复性 | ±0.1%F.S |
| 年长期稳定性 | ±0.1%F.S |
| 热力零点每度漂移 | ±0.02%F.S |
| 响应时间 | ≤50ms |
| ***大工作压力 | 1.5倍量程 |
| 电气连接 | 接线端子、标准赫斯曼接头 |
| 过程连接 | 外螺纹M24*1.5或者卡箍式快接法兰（卡盘） |
| 测量介质 | 与316L不锈钢兼容介质 |
| 外部零件材质 | 304不锈钢/316L不锈钢 |
| 防护等级 | IP65（P型），IP54（H型） |
四、规格型号
| KCWS | 规格代码 | 卫生型压力变送器 | |||||
| | O- | 不防爆 | |||||
| B- | 防爆 | ||||||
| | P | 防护型铸铝外壳 | |||||
| H | 标准赫斯曼接头 | ||||||
| | A | 4-20mA电流输出带显示 | |||||
| A1 | 0-10mA电流输出不带显示 | ||||||
| V1 | 0-5V电压输出 | ||||||
| V2 | 0-10V电压输出 | ||||||
| R | RS485 | ||||||
| HA | 带HART通讯叠加4-20mA输出 | ||||||
| | G- | 表压 | |||||
| A | 绝压 | ||||||
| | Z | LCD显示（仅限于4-20mA输出产品） | |||||
| E | LED显示（仅限于4-20mA输出产品） | ||||||
| | G | 外螺纹M24×1.5 | |||||
| K | 卡箍式快接法兰（卡盘安装） | ||||||
五、外形尺寸
