高度差 | 1 |
工作高度 | 1 |
卷扬机额定拉力 | 1 |
承载能力 | 1 |
吊杆额定载重量 | 1 |
对重重量 | 1 |
标准节质量 | 国标 |
产地 | 山东德州 |
唇板厚度 | 1 |
电机功率 | 0.37 |
额定乘员人数 | 3人-4人 |
额定提升速度 | 10 |
额定载荷 | 300kg |
防坠安全器 | 1 |
类型 | 移动式升降台 |
售后服务 | 一年保修 |
最大宽度 | 1m |
最低高度 | 12m |
是否可定制 | 是 |
品牌 | 德州金宇 |
型号 | SWL |

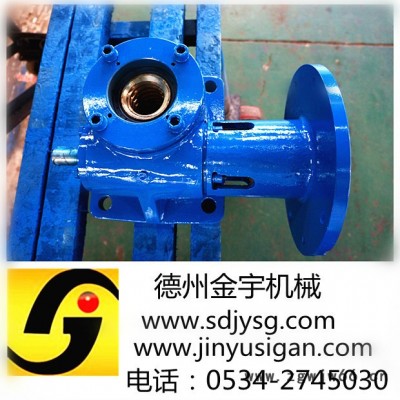

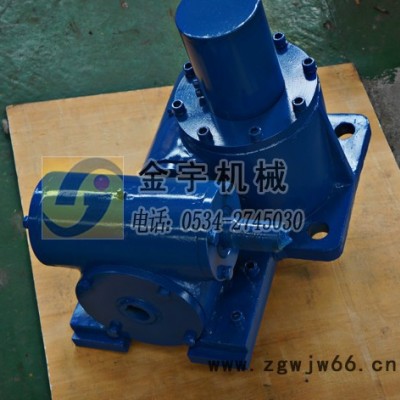

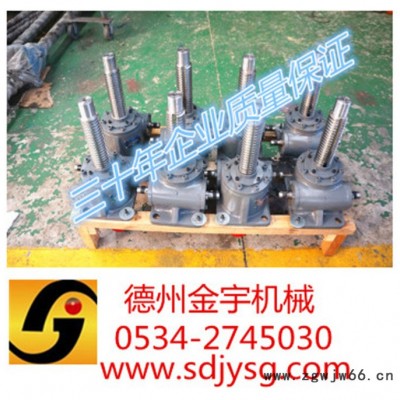

JWB滚珠丝杆升降机
高速 高频率
JWB滚珠丝杆升降机,适用于高速,高频率和高性能的装置中,主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。
1.2.1效率高:用滚动摩擦、提高了整机效率,只须很小的驱动源,就可以产生很大的推动力。
1.2.2高速化:与梯形丝杆相比,速度有很大的提高,能轻松而调整地运转。
1.2.3使用寿命长:采用高质量的滚珠丝杆,使其工作寿命提高3倍以上。
注:①本身无自锁功能,需外加制动装置或选择带有制动的驱动源。
②JWB大螺距滚珠丝杆型另咨询。
JWB滚珠丝杆升降机类型基本参数一览表 型号 | JWB005 | JWB010 | JWB025 | JWB050 | JWB100 | JWB150 | JWB200 | JWB300 | JWB500 | 最大载荷KN | 4.9 | 9.8 | 24.5 | 49 | 98 | 147 | 196 | 294 | 490 | 丝杆外径mm | 16 | 20 | 25 | 36 | 45 | 50 | 63 | 85 | 100 | 丝杆底径mm | 13.5 | 17.5 | 21.4 | 31.3 | 39.1 | 43.1 | 55.7 | 74.8 | 87 | 丝杆螺距mm | 5 | 5 | 8 | 10 | 12 | 16 | 16 | 20 | 24 | 减速比 | H速度 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | 102/3 | 102/3 | L速度 | 20 | 20 | 24 | 24 | 24 | 24 | 24 | 32 | 32 | 综合效率% | H速度 | 63 | 61 | 62 | 64 | 63 | 63 | 62 | 56 | 60 | L速度 | 37 | 34 | 35 | 39 | 43 | 43 | 41 | 34 | 38 | 容许输入最大功率(kW) | H速度 | 0.25 | 0.54 | 1.3 | 2.2 | 3.6 | 4 | 5.5 | 8.9 | 13.3 | L速度 | 0.12 | 0.27 | 0.63 | 1 | 1.9 | 2.1 | 2.8 | 4.1 | 6.5 | 空载扭矩(N·m) | 0.11 | 0.29 | 0.62 | 1.37 | 1.96 | 2.65 | 3.92 | 9.81 | 19.6 | 保持扭矩(N·m) | H速度 | 0.69 | 1.27 | 4.31 | 10.78 | 19.6 | 39.2 | 51 | 68.6 | 140.1 | L速度 | 0.14 | 0.26 | 0.91 | 2.4 | 5.8 | 11.8 | 15 | 19.5 | 41.2 | 容许输入轴扭矩(N·m)* | 9.8 | 19.6 | 49 | 153.9 | 292 | 292 | 292 | 735 | 1372 | 最大载荷时所需输入 | H速度 | 1.3 | 2.8 | 9 | 21.5 | 39.1 | 77 | 104 | 169.6 | 317.5 | 轴扭矩(N·m)** | L速度 | 0.62 | 1.4 | 4.3 | 9.6 | 20.4 | 39.6 | 54.2 | 98.5 | 177.9 | 输入轴每回转一圈对应丝 | H速度 | 1 | 1 | 1.33 | 1.67 | 1.5 | 2 | 2 | 1.88 | 2.25 | 杆(活动螺母)轴向位移量 | L速度 | 0.25 | 0.25 | 0.33 | 0.42 | 0.5 | 0.67 | 0.37 | 0.63 | 0.75 | 最大载荷时容许 | H速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 500 | 400 | 输入轴回转速度 | L速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 4000 | 350 | 最大载荷时丝杆回转扭矩N·m) | 4.3 | 8.7 | 34.7 | 86.7 | 208.2 | 416.3 | 555.1 | 1040.9 | 2081.7 |
|
