| 最大动态试验力 | ±10kN |
|---|---|
| 最大静态试验力 | 10kN |
| 产地 | 山东 |
| 使用电源 | 交流 |
| 品牌 | 邦测 |
| 型号 | PWS-5 |
| 加工定制 | 是 |
一、概述
该试验机由主机、恒压伺服泵站、全数字伺服控制器、控制软件、研华工控计算机、附具以及管路系统等组成。
卡箍连接技术也称沟槽管件连接技术，已成为当前液体、气体管道连接的首推技术，尽管这项技术在国内的开发时间晚于国外，但由于其技术的先进性，很快被国内市场所接受。从1998年开始研制开发，经过短短几年的开发和应用，已逐渐取代了法兰和焊接的两种传统管道连接方式。不但技术上更显成熟， 市场也普遍认可，而且得到了法规政策的积极引导。沟槽管件连接技术的应用，使复杂的管道连接工序变得简单、快捷、方便。使管道连接技术向前迈了一大步。
1.1?排气管卡箍
从发动机排气出口到后处理器间的各段排气管中间联接的卡紧卡箍。
1.2?高温耐久
考察排气管卡箍联接在排气管芯部持续通过550°C以上高温气体的环境下的耐久可靠性。
2?试验台搭建
2.1?试验设备

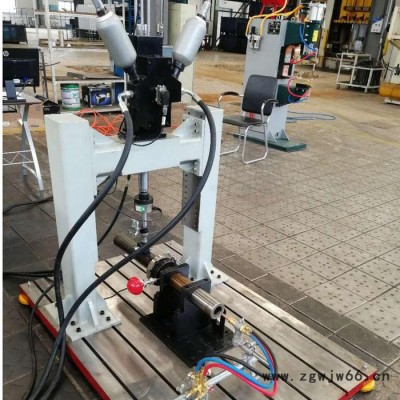

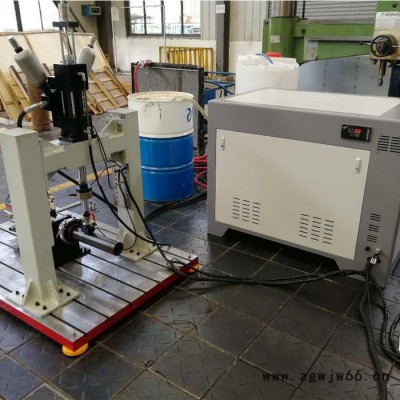

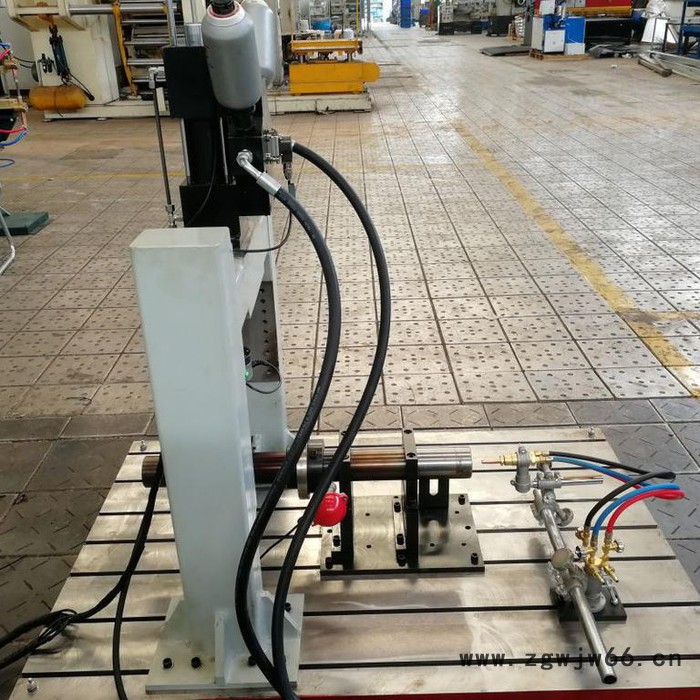

设备由循环冲击力加载台架、样件固定夹具、试件加热装置、数据测试与分析系统、操作控制系统构成。
力量等级匹配：频率：10 HZ，施加力量的范围是+/-10 000 N。
2.2?高温耐久试验
要求：实验之后，环箍没有断裂；实验后的按5.1.1测试气密性，泄露量应在允许范围之内；所能承受弯矩值下降值不大于10%。
二、系统的主要技术指标
1、 **大动态试验力：±10kN;
2、 **大静态试验力：10kN;
3、 试验力测量范围：2%FS；
4、 试验力示值精度：≤±1%（2%FS）;
5、 试验力动态示值波动度：±0.5%FS;
6、 正弦波失真度≤1%；
7、 作动器**大位移：±75mm；
8、 位移测量精度≤±0.1FS；
9、 主要试验波形：正弦波、方波、三角波。
10、 试验频率范围：0.01-30Hz;幅频特性：满足±1mm&30Hz；
11、 试验辅具：专用试验辅具1套；
12、 控制系统：全数字伺服控制，闭环控制回路，试验过程中可平滑切换。
13、 有效试验空间：高度500mm；
14、 底座尺寸：890mmx540mmx110mm（长x宽x高）；
15、 立柱净距离：500mm；
16、 主机刚度：1.7×108N／m；

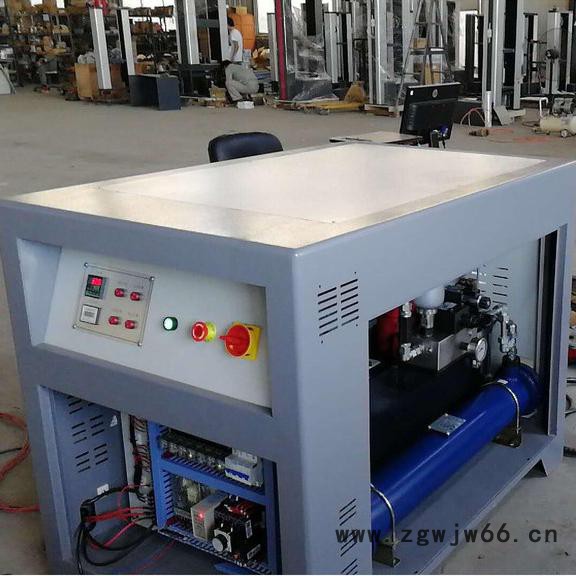

17、 恒压伺服泵站：21Mpa,280L/min,110kW,AC三相，50Hz,380V。
18、 主机外形尺寸：890mmx540mmx1800mm（长x宽x高）；
19、 主机重量：约1500kg；
20、 系统保护功能完善，具备超载、超设定、超量程、超试验参数设定、泵站超压、超温、 滤油堵塞等保护功能；
