| 产品用途 | 截止 |
|---|---|
| 质保时间 | 2013-10-30 |
| 零部件及配件 | 配件 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 高温 |
| 连接形式 | 其它 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 三科阀门 |
| 型号 | Z83Y |
| 加工定制 | 是 |

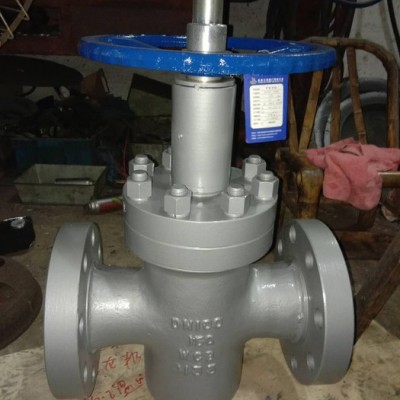

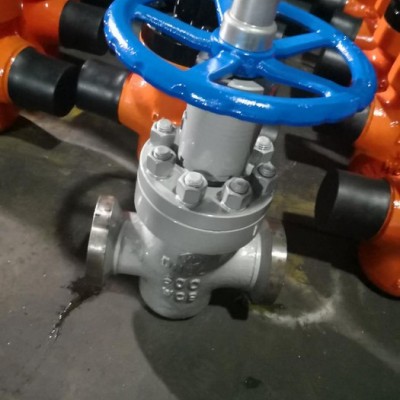

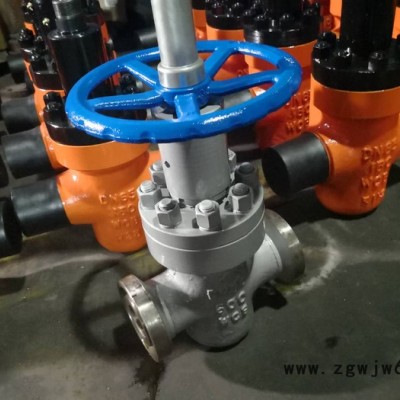

一、Z83Y卡箍平板闸阀概述：
ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
二、Z83Y卡箍平板闸阀产品采用标准：
| 设计标准 | JB/T5298、APl6D | |
| 结构长度 | 法兰 | GB/T 12221、JB/T 5298 |
| 焊接 | GB/T 15188.1 | |
| 连接法兰 | GB/T9113、JB/T 79 ANSl 16.5a | |
| 对焊端 | GB/T 12224 | |
| 试验和检验 | GB/T3927、JB/T 9092 | |
三、Z83Y卡箍平板闸阀产品性能规范：
| 适用范围 | PN10.0～42.0MPa | DN25～200mm | |
| 适用温度 | -29～121℃ | ||
| 适用介质 | 普通型 | 石油、天然气、成油品、水等 | |
| 抗硫型 | 含H2S、CO2的石油、天然气等 | ||
| 连接形式 | 法兰端、焊接端、卡箍端 | ||
| 驱动方式 | 手动、电动、气动等 | ||
