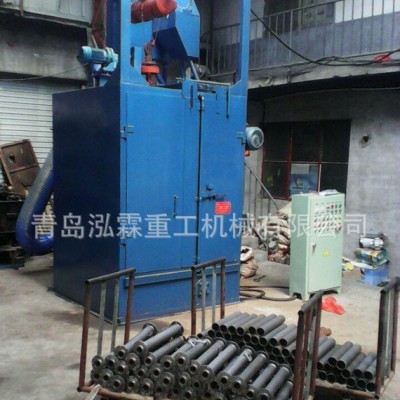

Q37系列吊钩式抛丸机/Q378单吊钩式/高品质的专业抛丸机

主要技术规格

1、清理工件**大的外形尺寸       回转直径                                                 φ800*1100mm

2、吊钩数量                              1台

3、单钩载重                              1000kg

4、提升机提升量                        24t/h

5、分离器分离量                        24t/h

6、抛丸器

1)数量                                     2台

2) 叶轮直径                              φ420mm

3) 抛丸量                                 200kg/min

4) 抛丸器功率                            2*11kw

7、除尘器风量                            8000m3/h

8、总装机容量                            约35kw

 （以设备实物为准）

 （注：使用弹丸直径0.6～1.2）

机器用途：

   本机可用于表面清理，除锈及表面强化，适用于铸铁件、铸钢件、锻件及焊接钢结构件或各种形状较复杂的中小件，重量不大于500kg实心钢呸，钢锭等件。故本机可谓用途广泛。本机为单钩抛丸清理机，它由清理室室体、抛丸器、斗式提升机、螺旋输送器、分离器、吊钩、供丸系统、轨道、除尘管道及电气控制系统等部分组成

设备特点：

1、结构紧凑，外形尺寸小，无地坑，易于装卸，运输与安装调试适应范围广。

2、采用具有大抛丸量、高抛射速度的新型抛丸器，能显著地提高清理效率，获得满意的清理质量。

3、本机采用二台直线叶片直联抛丸器，清理效率高，效果好，节能性强。

4、采用幕帘风选式丸砂分离器，分离效果好，从而提高了抛丸器中各种易损件的奉命。

5、钩具有自行升降、行走和室内旋围三种功能。

6、体大门及供丸闸门由电磁离合器自动开启，适于小型企业，节省能源投资。

7、门周围密封结构好，确保工作时无逸飞弹丸，保证工作人员的安全及环境卫生。

8、机电器功率总容量小，一般企业安装使用时可不必增容，方便于用户。

点击输入文字描述

点击输入文字描述

    本机在生产厂经安装调试后卸拆成若干部分运输到用户使用现场再进行安装，虽无地坑，要注意基础牢固，地脚螺栓孔要规范，室体调节后才能二次浇灌，经凝固后才能紧固地脚螺栓的螺母，室体固定后，才能安装各部工作，下面分别介绍有关部件的安装与调试的注意事项。

1、抛丸器：

出厂时抛丸器已在室体上安装完毕，使用前首先注意要调试的诸问题。查看叶片、分丸轮与定向套及护板固定的位置是否准确与牢固，通电点动查看旋转方向对否。然后调节定向套开口的位置，从理论上将定向开口的前边与叶片抛出位置的前边夹角为900左右，固定定向套的位置后，可以检测一下抛射带的位置，其方法是在吊挂工件的位置上面对抛丸器出口放一张钢板或木板，开动抛丸器，向进丸管放入少量（2-5kg）弹丸后停机，检查钢板上被打击的位置是否适合需要，如合上偏可调定向套的窗口向下，反之同理，直至适合为止，并记下定向套口位置，作为以后更换定向套时的依据。

2、提升机与螺旋输送器：

首先进行空载试验，以检查提升斗与螺旋叶片的运转方向是否正确，之后涨紧提升机的皮带到松紧适度，避免跑偏，然后进行负载试验，检查运转情况与输送能力，有无怪异的噪音与振动，检查并排除障碍。

3、丸砂分离器：

先检查闸板运动是否灵活，再查看分熟板位置适中，然后在负载调试提升机时，不断有钢丸流入，下料槽时查看钢丸是否呈现流幕状流出落下。

一、货源说明

我公司为生产厂家，一手货源，减免代理费用，为用户省去不必要的支出。此系列设备为通用设备，有现货，用户可随时购买。

二、关于设备质量及售后服务

 1、产品质量自使用之日起十二个月内免费维修（需方适用责任及易损件除外）。在保修期内，凡因正常使用出现的故障及损坏件(不包括易损件)，公司负责维修或更换。终身维修。

 2、每个月对客户进行回访一次，回访期二年。

 3、在产品使用过程中若出现质量问题，公司在接到用户通知后24小时内给予回复：

 ①通过传真给予答复
 ②派出熟练技术人员现场排除故障，并做到“故障不排除不撤回”。

 4、工期责任承诺、控制措施及实施计划

 5、向用户终生提供**的服务和配件维修。

 6、及时提供设备改进及维修技术方面的信息及资料。

 7、质保期满后，向用户提供及时的**优惠的技术服务和设备配件的供应。（在此，我公司承诺所有**原厂配件价格低于市场价30%）

 8、保证及时充足的提供设备使用过程中的易耗、易损备件。

三、关于设备定制问题

本公司可根据用户需求加工设计定制抛丸机，购买过程中如有其他疑问欢迎来电咨询！
