Q3710吊钩式抛丸机，吊钩式抛丸清理机，青岛吊钩式抛丸机 抛丸机 吊钩式抛丸机

青岛泽一工业机械有限公司专业生产抛丸机，吊钩式抛丸机，青岛吊钩式抛丸机。

一、Q3710吊钩式抛丸机的用途

本机可用于表面清理,除锈及表面强化,适用于工件尺寸小于Φ800*1100mm铸铁件、铸钢件、锻件及焊接钢结构件式各种开头较复杂的中小件,重量不大于600kg实心钢坯,钢锭等工件,故本机可谓用途广泛。

二．Q3710吊钩式抛丸机的技术参数

1、清理工件的**大外形尺寸：           Φ900*1600mm

2、吊钩参数：

数量：                     3台

载重：                     500kg

自转电动机功率：           0.75kw

自动转速：                2.8r/min

运行速度：                 20m/min

起重电机功率：             1.5kw

运行电机功率：             0.2kw

3、抛丸器参数：

数量：                     3台

叶轮体直径：               Φ250mm

叶轮有效直径：             Φ380mm

叶轮转速：                 2900r/min

抛丸量：                   120kg/min

电机功率：                 7.5kw

4、斗式提升机与螺旋输送机同轴传动：

主轴转速：                 85r/min

提升机皮带线速度:          1.12m/s

提升量及输送量：           16t/h

共用减速电机功率：         1.5kw

5、丸砂分离器参数：

型式：                 幕帘风选式

分离量：               18t/h

分离区风速：           4-5m/s

6、所需弹丸参数：

粒度：                 Φ0.2-Φ1.5mm

一次装入量：           700kg

消耗量：               0.1-2kg/h

7、清理工件时间：

铸铁件：               4-8min/钩

铸钢件：               5-10min/钩

锻焊件：               3-6min/钩

强化：                 8-12min/钩

8、除尘总风量：                   2700-4500m3/h

9、设备总功率：                   30.2kw

10、实体外形尺寸：      （长*宽*高）1500*1500*2600

三．Q3710吊钩式抛丸机的结构特点

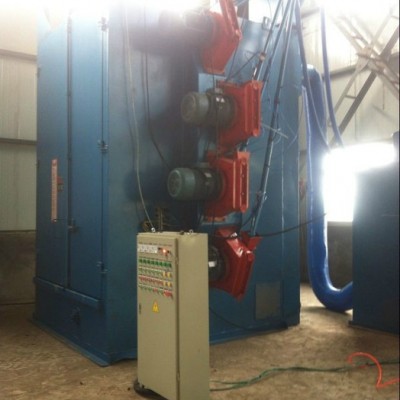

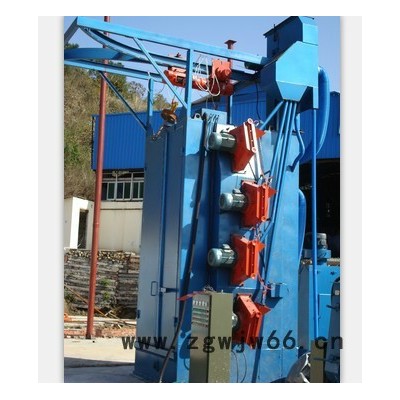

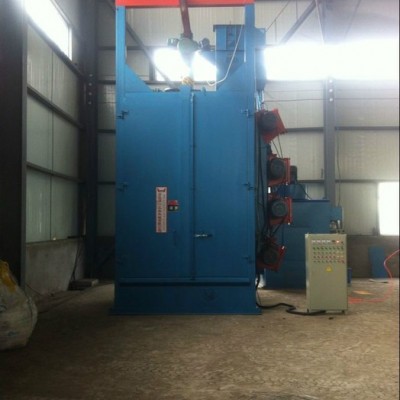

本机为单钩间歇工作式抛丸清理机，它由清理室室体、抛丸器、斗式提升机、螺旋输送器、丸砂分离器、吊钩、供丸系统、平台轨道、除尘管道及电气控制系统等部分组成。

更多Q3710吊钩式抛丸机的技术文件，尽在www.hjtjx.com！
