| 产地 | 佛山 |
|---|---|
| 适用范围 | 喷砂 表面处理 |
| 种类 | 自动喷砂 |
| 干湿类型 | 干式喷砂机 |
| 品牌 | 佛山红海机械 |
| 型号 | Q378吊钩式 |
| 加工定制 | 是 |
| 动力模式 | 电动式无气喷砂机 |
佛山红海模具喷砂机 Q378吊钩式抛丸机 毛刺处理喷砂机 灯罩喷砂机 铝材喷砂机
三、工作原理与结构特征

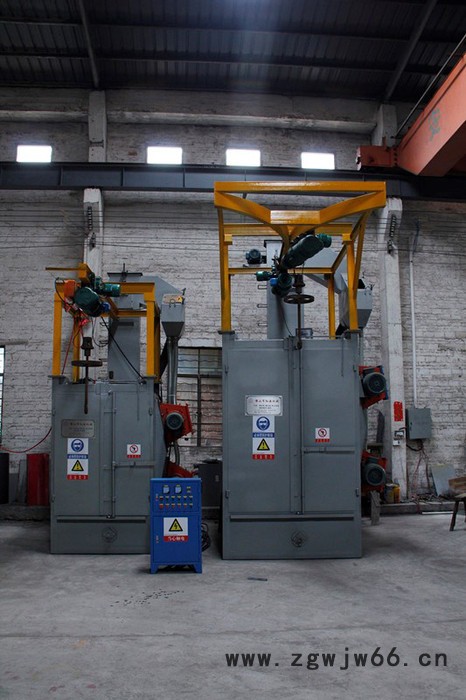

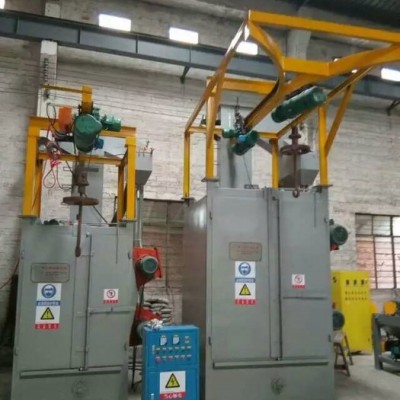

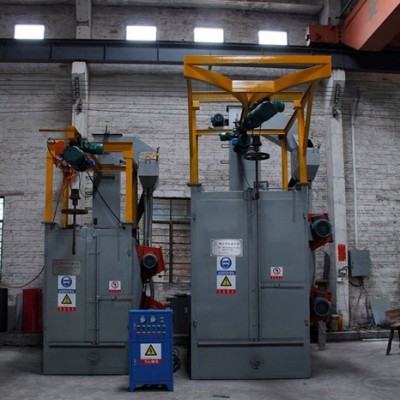

机器的结构如图所示，由清理室、大门、轨道、吊钩、提升机、供丸系统、分离器、抛丸器、地基和除尘器、电气系统等组成。其主要部分分述如下：
1、 清理室：
清理室为铆焊结构，为了使抛射出的弹丸能有效地抛射到被清理工件的表面上。安装抛丸器一侧的壁板倾斜一角度，室内在抛丸器所对的面及室顶设有金属保护板，其它处敷设有橡胶保护板，以保证室壁不被弹丸破坏。
2、 大门：
大门为双扇对开，为安全起见，抛丸器停止。方能打开大门。
3、 吊钩：
吊钩由电动葫芦、减速自转装置组成，吊钩的移动、升降由葫芦完成，吊钩在室体内部的旋转由减速装置完成。
4、 提升机：
本机采用平皮带传动的斗式提升机，其落料形式采用离心重力式落丸，当弹丸束扬起时，灰尘被吸走，如发现弹丸在未进入溜管前，有堕落返回，则应调节螺栓调整带轮所处的高度，当机器因丸量过多或有大块物料被别住时可打开下罩底部处的盖板进行清除。
5、供丸系统：
弹丸流量的多少以闸门开启间隙大小来控制，而闸门开启间隙的大小是通过电磁铁行程的调整，从而使弹丸流量与抛射量大致相等。
6、分离器
采用BE型分离器，具有良好的分离效果和较高的生产率，对提高叶片寿命有积极的作用，分离器正常工作时，弹丸流落不应有缺口，如果不能形成满落帘，应调整重锤，直至形成满落帘，以得到良好的分离效果。
