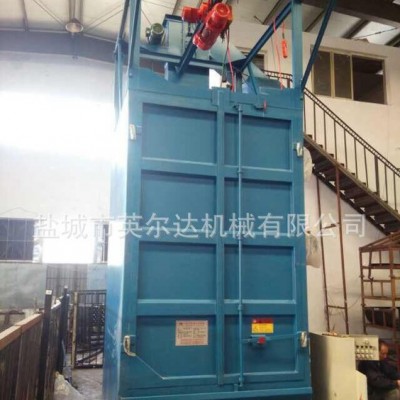

Q376(Q378)单(双)吊钩抛丸清理机设备及配件

一、功能概述

Q376-2型吊钩式抛丸清理机是根据用户产品工件的要求而设计制作的一种新型专用设备，主要用于中、小型铸件、及结构件的抛丸清理。通过抛丸清理，不但可以去除工件表面的锈蚀、氧化皮、型砂等，还可以降低工件的内应力，提高工件的抗疲劳强度。为了保证工件的清理效果。

本机具有以下特点：

¯ 抛丸室体及抛丸器的布置方式均经过计算机三维动态抛射仿真后确定

¯ 采用瑞士+GF+·DISA公司技术的高抛射速度的悬臂离心式抛丸器，能显着地提高清理效率、获得满意的清理质量

¯ 分离装置采用国际上**先进的满幕帘流幕式丸渣分离器，能显着提高分离效果

¯ 机器设计构思新颖，使用维修方便

¯ 根据特殊工件的要求，采用宽链轮驱动、自动啮合脱离、多点工作的吊钩自转装置

¯ 本机双吊钩配置，节约劳动时间，增加工作效率

¯ 本设备不需地基，安装方便

二、主要技术参数

1）、被清理工件的**大尺寸：

直径×高：            φ700×1300 mm

2）、抛丸器：

型号                       Q034-2

叶轮直径                  φ250 mm

抛丸量                    280kg/min

电机功率                   7.5kW

抛丸器数量                 2台

3)、清理一钩所需时间

铸件                        8-10min

锻件                        5-10min

铝合金                      5-8min

4）、提升机：

              提升量                    30t/h

              皮带速度                  ＞1.2 m/s

              功率                      2.2kW

           5）、分离器:

               分离量                   30t/h

分离区风速               4-5 m/s

          6）、螺旋输送器:

输送量                   30 t/h

8）、吊钩机构:                  2台

吊钩载重                    1t

电机功率                   3 kW

运行速度                   20 m/min

电机功率                   0.8 kW

           9）、弹丸：

               **装入量                  650 kg

               直径                        0.3～0.8mm

           10）、除尘                     布袋式-25只

                风机功率                    3kw

                总风量                      15000 m3/h

          11）、全机总功率                  27kw

12)、主清理室尺寸（长X宽X高）   1500X1500X2500
