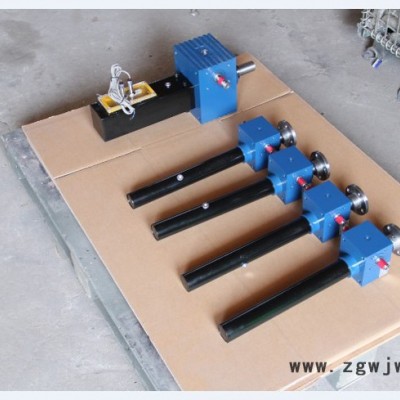

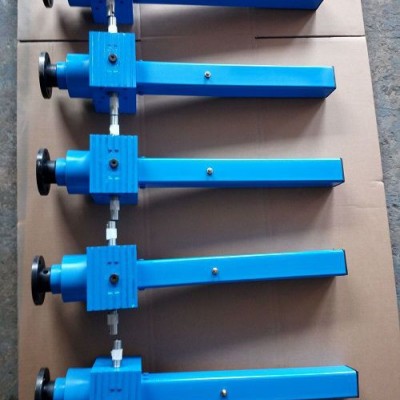

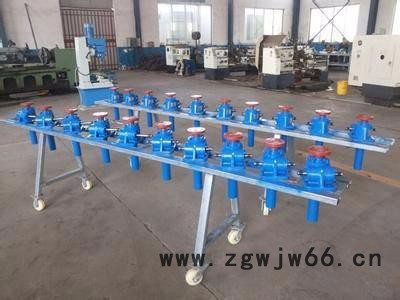

东莞JWB滚珠升降机非标丝杆JWB滚珠丝杆升降机结构设计，主要是对涡轮蜗杆，蜗轮丝杠传动部分进行设计，以丝杠，蜗杆，蜗轮为主要的研究对象，对其工作受力性，材料的强度，刚度及韧性，散热性等进行分析，并以升降机装置的使用特点及用途出发，确定了涡轮蜗杆，蜗轮丝杠两种传动装置主要传动的设计方案制定了蜗轮蜗杆，蜗轮丝杆之间的结构设计

JWB（普通滚珠丝杆）基本参数一览表
型号 JWB005 JWB010 JWB025 JWB050 JWB100 JWB150 JWB200 JWB300 JWB500
载荷kN 4.90 9.80 24.5 49.0 98.0 147 196 294 490
丝杆外径mm 16 20 25 36 45 50 63 85 100
丝杆底径mm 13.5 17.5 21.4 31.3 39.1 43.1 55.7 74.8 87
丝杆螺距mm 5 5 8 10 12 16 16 20 24
减速比 H速度 5 5 6 6 8 8 8 102/3 102/3
L速度 20 20 24 24 24 24 24 32 32
综合效率% H速度 63 61 62 64 63 63 62 56 60
L速度 37 34 35 39 43 43 41 34 38
容许输入
大功率（kW） H速度 0.25 0.54 1.3 2.2 3.6 4.0 5.5 8.9 13.3
L速度 0.12 0.27 0.63 1.0 1.9 2.1 2.8 4.1 6.5
空载扭矩（N?m） 0.11 0.29 0.62 1.37 1.96 2.65 3.92 9.81 19.6
保持扭矩
（N?m） H速度 0.69 1.27 4.31 10.78 19.6 39.2 51.0 68.6 140.1
L速度 0.14 0.26 0.91 2.4 5.8 11.8 15.0 19.5 41.2
容许输入轴扭矩（N?m）* 9.8 19.6 49.0 153.9 292.0 292.0 292.0 735.0 1372.0
载荷时所需输
轴扭矩（N?m）** H速度 1.3 2.8 9.0 21.5 39.1 77.0 104.5 169.6 317.5
L速度 0.62 1.4 4.3 9.6 20.4 39.6 54.2 98.5 177.9
输入轴每回转一圈丝杆
（活动螺母）轴向位移量 H速度 1 1 1.33 1.67 1.5 2 2 1.88 2.25
L速度 0.25 0.25 0.33 0.42 0.5 0.67 0.67 0.63 0.75
载荷时容许
输入轴回转速度 H速度 1500 1500 1400 1000 890 500 500 500 400
L速度 1500 1500 1400 1000 890 500 500 4000 350
载荷时丝杆
回转扭矩（N?m） 4.3 8.7 34.7 86.7 208.2 416.3 555.1 1040.9 2081.7

JWB型号：JWB005，JWB010，JWB025，JWB050，JWB100，JWB150，JWB200，JWB300，JWB500，JWB750，JWB1000.

JWM丝杆升降机产品型号有三种：JWM型（梯型丝杆型），JWB型（普通滚珠丝杆型） JWH型（高速滚珠丝杆型）  JWM丝杆升降机按力分为：002 005 010 025 050 100 150 200 300 500 750 1000(KN)十二种 ，JWM丝杆升降机是一种基础起重部件，是通过蜗轮传动丝杆完成、下降、推进、翻转等功能，广泛用于冶金、机械、建筑、水利等行业。
如何计算JWM丝杆升降机的升降速度?
通常JWM丝杆升降机基本上有快慢两种速度，这是蜗轮蜗杆传动比决定的。

 以JWM050为例
 快速用H表示，速比为
6：1；
慢速用

L表示，速比24：1
同时丝杆的螺纹尺寸（包括螺距）是固定的。而计算升降速度的重要参数**是螺距。
 JWM050的螺距为8mm
，那么我们以4P普通电机来计算（4极输出转速:1450 r/min）
 那么升降机
 快速时升降速度：1450(输入转速)÷6(速比)×
8mm(螺距)= 1933 mm/min
慢速时升降速度：
1450(输入转速)÷24(速比)×8mm(螺距)= 483 mm/miJWB系列滚珠丝杆升降机适用于高速。高和高性能的装置中，JWB系列滚珠丝杆升降机主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副，效率高，用滚珠，整机效率，只须很小的驱动源**可以产生很大的推动力。
滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的的产品

丝杆升降机选型注意事项 螺母运动R型：普通齿螺旋升降机、螺母螺旋升降机、滚珠丝杠螺旋升降机。 推力范围在500KG~30T，输入转速为1800rpm，可与减速机、换向器等组合使用，机械同步的升降。 丝杆升降机应避免承受侧向力，可考虑导程、导向装置等抵消侧向力或使用调心螺母丝杆升降机。普通齿丝杆螺旋升降机大减速比的型号有自锁功能，小减速比的为不确定自锁，在和振动必须配置制动器。丝杆升降机正常工作状态下的输入功率不能超过输入功率（输入功率KW=（满载扭矩Nm×负载率×输入转速rpm）/9550），温度影响输入功率。 同步升降台设计时需考虑组合系数在计算总功率时考虑联动损耗，两台组合系数-0.95；三台组合-0.9；四台组合-0.85；6~8台组合-0.8。当螺旋升降机两端铰接安装时适当组合系数。根据负载类型选型系数。均匀负载1.0~1.2；中度负载1.3~1.5；重度负载1.6~2.5。 SJA螺旋升降机的功能 SJA丝杆升降机是一种基础起重部件，SJA螺旋升降机具有结构紧凑、体积 小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点， SJA螺旋升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置等诸多功能。
