加工定制 | 是 |
---|---|
类型 | 吊钩式 |
作用对象 | 钢材抛丸清理机 |
滚筒直径 | 1100(mm) |
抛丸量 | 2 |
除尘风量 | 100 |
除尘效率 | 10 |
外形尺寸 | 100(cm) |
载重量 | 513(kg) |
功率 | 51(w) |
规格 | 旺旺咨询 |
品牌 | Tektronix/泰克 |
型号 | Q376 |
…………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………
温馨提示
产品价格、参数等仅供参考,详情请来电或旺旺咨询!
如果不经过协商而直接下单,恕不发货!敬请谅解!谢谢配合!
本型清理机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。特别适合于多品种、小批量的铸件、锻件及钢结构件进行表面清理及抛丸强化,以去掉工件表面的少量粘砂、砂芯及氧化皮;亦适合于对热处理件的表面清理及强化;尤其适合于不宜碰撞的细长、薄壁件的清理。
我们应用抛丸清理技术来达到除锈、强化的目的,是因为抛丸清理现在仍然是世界上最经济和最可靠的方法。抛丸清理跟其它清理技术相比具有下述优点:
v提高机械产品和金属构件的抗疲劳性能
v消除应力集中
v延长其使用寿命
v优化工件的表面工艺状态
v大大提高清理效率
v减轻清理工作的劳动强度
v减轻环境污染
本型设备广泛应用于机械制造、工程机械、矿山机械、压力容器、汽车、船舶等行业,用于提高其产品零部件的外观质量和表面工艺状态。
二. 技术规格
被清理工件的最大尺寸
直径*高 Φ600×1100 mm
吊钩
电动葫芦型号 CD10.5-6D
最大吊重 1.0 t
自转速度 2.8 r/min
电机功率 0.75 kw
运行速度 20 m/min
电机功率 0.2 kw
升降速度 8 m/min
电机功率 0.8 kw
抛丸器
抛丸器型号 Q034ZZI6
抛丸器数量 2
叶轮直径 Φ250 mm
总抛丸量 2´200 kg/min
电机型号 Y132S2-2
总功率 2´7.5 kw
提升机
提升量 15 t/h
皮带线速度 1.21 m/s
料斗间距 225 mm
减速机型号 XWD1.5-3-1/17
减速机功率 1.5 kw
分离器
分离量 15 t/h
分离区风速 4~5 m/s
清理一钩工件所需时间
铸件 4~10 min
锻焊件 3~8 min
螺旋输送器
输送量 15 t/h
弹丸
首次装入量 0.5 t
直径 φ1~2 mm
风量
总风量 2800 m³/h
清理室 1630 m³/h
分离器 1170 m³/h
设备总功率 22kw
最大外形尺寸 4429×2850×3943 mm³
总重量 4.2 t
三. 设备组成及结构特点

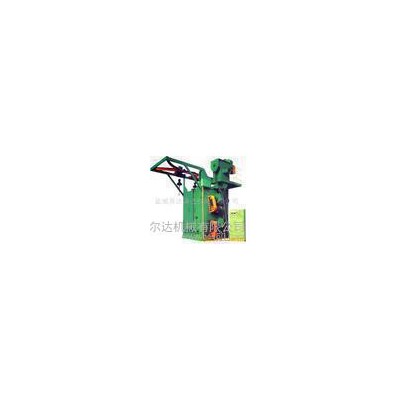

Q376B抛丸清理机为吊钩式清理设备,由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转减速装置、地基、除尘系统及电气控制部分等组成。
抛丸清理室
抛丸清理室由左右侧壁、左右大门、后侧壁、顶壁、室体内锰钢护板等组成。除尘口设置在后侧壁上。
抛丸清理室壳体为钢板、型钢焊接结构,是对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有2套Q034ZZI6型抛丸器总成,保证对被清理工件进行全面的抛丸清理。室体内受抛丸器直接抛射的区域衬有厚度为δ8的由高铬耐磨护板制作而成的防护板。护板均用防护螺帽压紧,便于必要时拆装更换。
室体下部由钢板围成40°斜边形成漏斗,以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。
在螺旋输送器的上方,铺有钢漏板,漏板的上方又铺一块耐磨橡胶板。使用时,耐磨橡胶板应铺在抛丸器的正前方,以保护下面的钢漏板,延长其使用寿命。
本机标准型配置为人工手动开关门方式,推荐采用气动开关门方式,从而减轻设备操作员的劳动强度,保证人身安全,提高机械的自动化水平。本机设计为对开门形式,大门内侧铺以耐磨橡胶护板,采用钢压板并用六角特制螺母压紧;四周粘有泡沫橡胶胶条,对大门四周进行有效密封;下方设有收丸槽,将开门时带出的小部分弹丸收入室体内,防止弹丸落到地面上使人滑倒受伤。
