| 产地 | 沧州 |
|---|---|
| 额定电压 | 咨询客服 |
| 功率 | 咨询客服 |
| 类型 | 吊钩式抛丸机 |
| 售后服务 | 店铺三包 |
| 新旧程度 | 全新 |
| 品牌 | 飞拓铸造机械 |
| 型号 | Q37系列重型吊钩式抛丸机 |

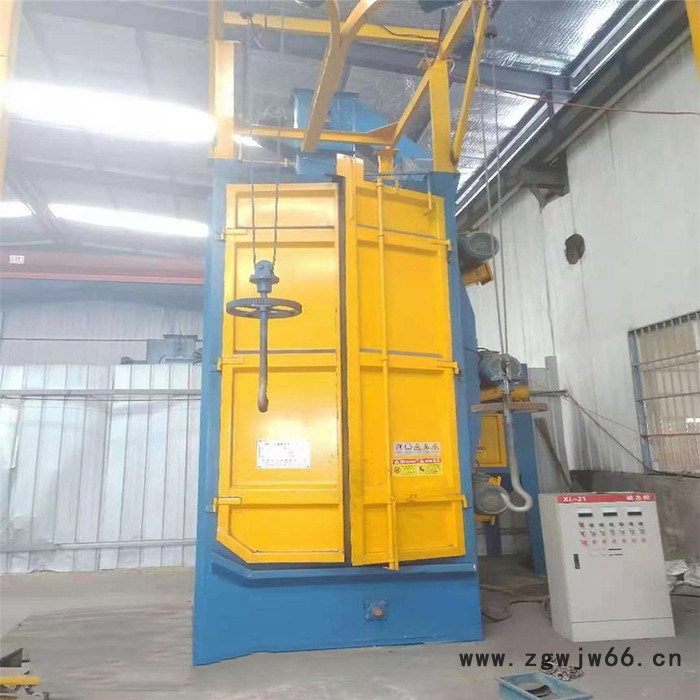

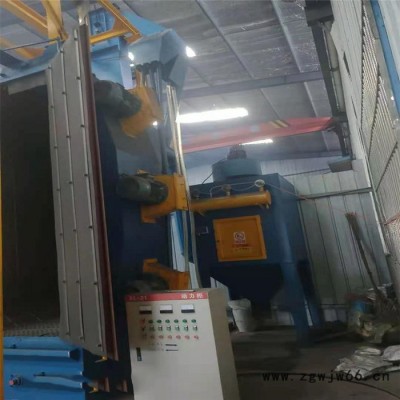

Q37系列重型吊钩式抛丸机参数介绍：
一、本机特点
1、抛丸器耐磨件使用寿命超长，半年无需更换，结构密封性能好，无漏丸，崩丸现象，抛丸器动平衡性能好，振动小，噪音低，抛丸器顶板安装了安全装置，在抛头盖打开的时候，抛丸器无法启动。
2、本机是重型吊钩抛丸机里少见的双吊钩类型，换道小车使用重钢制造，多面焊接，动轮使用**重型轴承，并且加以密封，防止钢丸和金属粉尘进入轴承，造成轴承过早的损坏；
3、抛丸机提升料仓设置了沉降室，可以将细小的破碎磨料分离，保证参与抛丸的钢丸都是合格钢丸，又起到了初级分离的功能，过滤较大颗粒的粉尘，减少滤筒除尘器的工作负担；
4、抛丸仓底部的磨料回收装置使用了往复筛，往复筛是按照设定的轨迹做往复运动，利用磨料比重越大惯性越大的特点，在筛底向回运动的时候，磨料仍然具备向前的惯性，不断把钢丸向前推进，从而达到输送钢丸的目的，该系统具有几点好处：
a：地坑只需500mm即可，大大降低基建费用，
b：磨料运输的过程中即可提前进行过滤，将较大颗粒的杂物过滤掉
c、无需更换螺旋输送装置
二、抛丸机参数
1、清理室
外形尺寸L×B×H mm4562×3887×4810mm
室体材料钢板、型钢焊接
室体内热区护板δ12 轧制（Mn13）防护板
顶部天井密封形式独立气缸驱动密封
开启方式气动自动开闭
吊钩自转速度2.4转/分，自动反正转
自转减速机功率0.75KW
2、抛丸器型号Q034
数量（台）4
电机功率7.5kw×3+11kw×1
抛丸量120 kg/min×3+160kg/min×1
叶轮转速rpm2940
传动方式三条B型带传动
投射速度70-80m/s
叶片材质KmTBCr20Mo
叶片使用寿命大于800小时
叶片重量差小于5g
动平衡力矩小于15N.mm
分丸轮使用寿命大于1000小时
定向套使用寿命大于1000小时
3、工件加工
**大 ∮×H mmφ2500×2500 mm
**大吊重3000kg
弹丸装入量1500kg 需方另购
弹丸直径∮? 0.8～1.2
4、吊钩系统
电动葫芦环链葫芦
数量（台）2
**大吊重5000Kg
升降速度2m/min
运行速度10m/min
自转速度2.4r/min，自动反正转
起重功率1.1KW
运行功率0.4KW
5、丸料收集系统
收集形式底部摇摆筛
分选量 35T/h
减速机型号XWD2.2-2-1/17
功率 2.2KW
6、螺旋输送器
是否与提升机联动是
输送量/h 35 t
螺旋叶片材质 16Mn
减速机功率 3 kW
7、提升机
提升量 35 t/h
减速机功率4 kW
皮带调整范围150mm
8、分离器
分离方式满流幕风选式
分离量t/h35
分离区风速m/s4～5m/s
分离效果99%
9、流量调整装置
调整方式气动控制闸板附带手动调节板
10、除尘系统
过滤形式脉冲滤筒式除尘器
通风量 7700~15000 m3/h
风机功率11kw
振打电机功率脉冲反吹
除尘效率大于99.6%
清灰方式脉冲反吹
粉尘排放低于GB16297-1996《大气污染物综合排放标准》中规定的120mg/m3
11、压缩空气
气源压力 MPa 0.4-0.6Mpa
消耗量 m3/min 0.7
12、电控系统
总功率～54.53 kW
工作电压380V/50Hz
操作电压 220V/50Hz
控制方式PLC控制
电器元件天正电气
电气互锁功能电气控系统主要电器互锁
13、误操作控制功能
大门未关闭，抛丸无法开启
顶部轨道挡板不关闭，抛丸无法开启
大门未打开，跑车无法开启
顶部轨道挡板不打开，跑车无法开启
换道器未驶入跑车所在轨道，该轨道上的跑车无法开启
抛丸器未运转，供丸闸不能打开
抛头顶盖打开，抛头电机不能运轩
本机所有控制及互锁功能都经PLC控制
