| 像素 | 2*500万像素 |
|---|---|
| 拼接方式 | 标志点自动拼接，特征拼接 |
| 测量精度 | ±0.01mm |
| 尺寸 | 390*250*200mm |
| 扫描方式 | 非接触 |
| 扫描仪类型 | 蓝光三维扫描仪 |
| 品牌 | 中科院广州电子 |

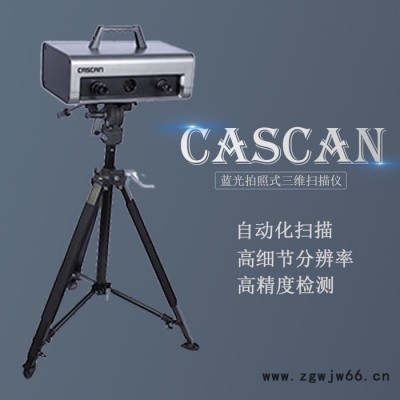

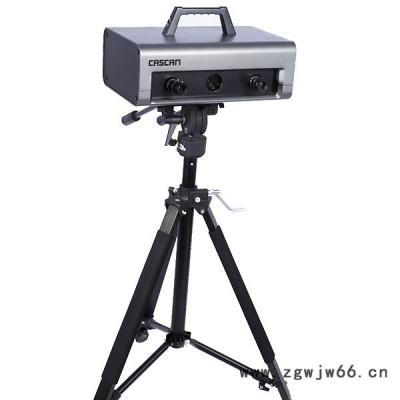

| 型号 | Cascan S5 |
吊钩是起重机的重要组成部分，在整个其中过程中扮演着重要的角色，它的质量好坏直接影响着起重机的运行和施工安全等问题，因此我们在制造过程中，对吊钩进行严格的质检，一旦发现有裂纹、变形、腐蚀磨损现象，都给于报废处理，以防在施工过程中发生危险。
检测对象：吊钩
检测目的：检测吊钩在使用过程中的变形量及开口度变化和其强度。
目前客户检测方案：主要是通过常规方式，卡尺，三坐标等。
原有测量方案的弊端：
1、需要将吊钩带回检测，检测时间长。
2、无法给出准确的数据报告。
3、无法进行长期跟踪检测。
4、需大量的测点才可进行有限元分析。
中科广电解决方案：
我司【中科院广州电子技术有限公司科教与智能制造事业部】使用CASCAN S5三维扫描仪配合中科院广州电子检测软件平台组成的偏差检测方案，能够非常快速的对曲面进行全面检测，提高测量效率。
应用CASCAN S5三维扫描仪检测吊钩流程简单、易于操作、可十分有效地对吊钩做出全面评价，中科广电工程师用扫描仪对工件进行扫描，内容包括工件的型面、边界等。
（1）扫描数据预处理。将扫描数据和吊钩、检具CAD模型导入软件中，对扫描数据进行去除噪音等处理。
（2）扫描数据在软件提供了拟合对齐、中心点对齐、RPS对齐等多种对齐方式。本案例使用拟合将扫描数据对齐到CAD数模。
（3）扫描数据在软件中可直接转化为IGS格式三维表面网格做有限元分析。
初次检测耗时10分钟，通过与原有检测技术检测的数据结果比较，此检测方案的检测结果误差值在0.03mm内。满足客户要求。当进行相同型号吊钩批量检测时，只需再扫描新的吊钩，扫描数据导入软件中，相同的检测流程软件将自动为您完成，生成报告。将大大缩短检测时间和减少员工工作量，提升效率。
