商品信息

基本参数

品牌：	捷耐特
所在地：	陕西西安市
起订：	≥2
供货总量：	1000
有效期至：	长期有效
标准：	国标
材质：	不锈钢

详细说明

标准	国标
材质	不锈钢
工作温度	高温
公称通径	见说明
连接形式	法兰
流动方向	单向
驱动方式	手动
适用介质	蒸汽
外形	中型
形态	见图
零部件及配件	阀杆
压力环境	高压
类型(通道位置)	直通式
品牌	捷耐特
型号	J41H-25

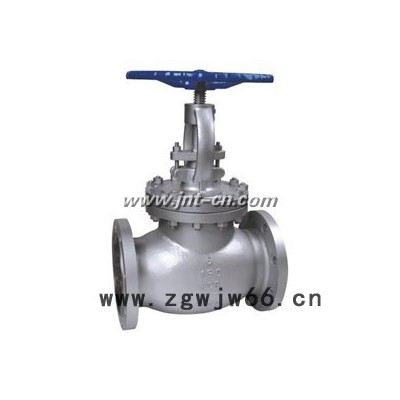

API美标截止阀 J41H-25法兰直通式截断阀门不锈钢阀门批发捷耐特阀门国家免检产品

产品名称：API美标截止阀

产品型号：J41H/Y
产品概述：API美标截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。

截止阀的主要优点：
1)与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2)密封面不易磨损、擦伤，密封性较好，寿命较长。
3)启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
工作原理
手轮采用可锻铸铁铸造，造型配合手握，适当增加摩擦力，方便开启。并示有明显的“开”、“关”标记。阀杆螺母采用高镍球铁， “T”形螺纹与阀杆配合传递力矩。随着口径、压力的增大可增加一至二个推力轴承，以适当减少操作力矩，并设有油杯定期补充固体润滑油，保持轻松启闭。阀盖上填料压盖和压套分体设计，保证阀杆的同心度。合理的填料函确保阀门没有外漏，符合环保要求。阀盖设有上密封度，符合美国石油协会AP，和英国BS标准的要求。阀门的中法兰连接螺栓采用合金钢双头螺栓，方便维修、拆卸。阀座采用螺纹连接的可更换式阀座，使用安全、维修方便。

适用标准
钢制截止阀，BS EN 13709/API 600，JIS
温度和压力，ASME B 16.34
结构长度，ASME B 16.10 ，JIS
端法兰，ASME B 16.5，JIS
对焊端，ASME B 16.25
检验和试验，API 598

设计说明
阀体直通式
明杆
栓接阀盖
支架与阀盖一体
升降杆和手轮
水平安装
法兰或焊接
可装伞齿轮

主要零件材料

体、盖、瓣	阀杆	密封面	垫片(环)	填料	工作温度(℃)	适用介质
WCB	2Cr13	13Cr STL 本体材料 PTFE 尼龙	增强柔性石墨 13Cr／柔性石墨 SFB-2 08钦钢 F304 F316F304L F316L	柔性石墨增强柔性石墨 SFl3／260 SFP／260 PTFE	≤425
WCl					≤450
WC6	38CrMoAl				≤540	水、蒸汽、油品
WC9	25Cr2MOv				≤570
C5C12					≤540
CF8	F304				≤600	硝酸、醋酸、尿素
CF3	F316
CF8M	F304L
CF3M	F316L

主要外形和连接尺寸

磅级	规格	通径	单位	L	H(全开)	D	D1	D2	b	Z—￠d	D0
	2"	50	in	7.00	16.10	6.00	4.75	3.62	0.75	4—0.75	8.00
			mm	178	409	152	120.5	92	19.1	4—19	200
	3"	80	in	8.00	20.00	7.50	6.00	5.00	0.94	4—0.75	1.00
			mm	203	570	90	152.5	127	23.9	4—19	250
	4"	100	in	9.00	23.20	9.00	7.50	6.19	0.94	8—0.75	10.00
			mm	229	590	229	195.5	157	23.9	8—19	250
	6"	150	in	10.50	24.80	11.00	950	8.50	1.00	8—0.88	12.00
			mm	267	630	279	241.5	216	25.4	8—22	300
	8"	200	in	11.50	37.80	13.50	11.75	10.62	1212	8—0.88	3.88
			mm	292	960	343	298.5	270	28.5	8—22	350
	10"	250	in	13.00	45.60	16.00	14.25	12.75	119	12—1.00	15.70
			mm	330	1158	406	362	324	30.2	12—25	400
	12"	300	in	14.00	54.30	19.00	17.00	15.00	1.25	12—1.00	17.70
150Lb			mm	356	1378	483	432	381	31.8	12—25	450
	14"	350	in	15.00	60.75	21.00	18.75	16.25	1.38	12—1.12	19.70
			mm	381	1543	533	476.5	413	35	12—29	500
	16"	400	in	16.00	68.40	23.50	21.25	18.50	1.44	16—1.12	23.60
			mm	406	1738	597	539.5	470	36.6	16—29	600
	18"	450	in	17.00	74.10	25.00	22.75	21.00	1.56	16—1.25	23.60
			mm	432	1959	635	578	533	39.7	16—23	600
	20"	500	in	18.00	87.20	27.50	25.00	23.00	1.69	20—1.25	26.80
			mm	457	2214	698	635	584	42.9	20—32	680
	24"	600	in	20.00	102.3	32.00	29.50	27.25	1.88	20—1.38	29.90
			mm	508	2599	813	749.5	692	47.7	20—38	760
	30"	750	in	24.00	125.3	38.75	36.00	33.75	2.94	28—1.38	36.00
			mm	610	3183	985	914	857	74.5	28—35	915
	36"	900	in	28.00	147.00	46.00	42.75	40.25	3.56	32—1.62	36.00
			mm	711	3737	1170	1086	1022	90.5	32—41	915

磅级	规格	通径	单位	L	H(全开)	D	D1	D2	b	Z—￠d	D0
	2"	50	in	8.50	16.70	6.5	5.00	3.62	0.88	8—0.75	8.0
			mm	216	424	165	127	92	22.3	8—19	200
	3"	80	in	11.15	21.00	8.25	6.62	5.00	1.12	8—0.88	10
			mm	283	535	210	168	127	28.5	8—22	250
	4"	100	in	12.00	24.20	10.0	7.88	6.19	1.25	8—0.88	10
			mm	305	615	254	200	157	31.8	8—22	250
	6"	150	in	15.87	31.30	12.50	10.62	8.50	1.44	8—0.88	14
			mm	403	795	318	270	216	36.6	12—22	350
	8"	200	in	16.50	39.90	15.0	13.0	10.26	1.62	12—1.0	15.7
			mm	419	1012	381	330	270	41.3	12—25	400
	10"	250	in	18.00	48.50	17.50	15.25	12.75	1.88	16—1.12	17.7
			mm	457	1231	444	387.5	324	47.7	16—29	450
300Lb	12"	300	in	19.75	57.0	20.50	17.75	15.00	2.00	16—1.25	19.7
			mm	502	1450	521	451	381	50.8	16—32	500
	14"	350	in	30.00	64.8	23.00	20.25	16.25	2.12	20—1.25	23.6
			mm	762	1645	584	514.5	413	54.0	20—32	600
	16"	400	in	33.00	72.50	25.50	20.25	18.50	2.25	20—1.38	23.6
			mm	838	1814	648	571.5	470	57.2	20—35	600
	18"	450	in	36.00	76.50	28.00	24.75	21.00	2.38	24—1.38	26.8
			mm	914	1943	711	628.5	533	60.4	24—35	680
	20"	500	in	39.00	84.80	30.50	27.0	23.00	2.50	24—1.38	38
			mm	991	2154	775	686	584	63.5	24—35	760
	24"	600	in	45.00	100.50	36.0	32.0	27.25	2.75	24—1.62	36
			mm	1143	2553	914	813	692	69.9	24—41	915

磅级	规格	通径	单位	L	H(全开)	D	D1	D2	b	Z—￠d	D0
	2"	50	in	11.50	18	6.5	5.00	3.62	1.0	8—0.75	10
			mm	292	458	165	127	92	25.4	8—19	250
	3"	80	in	14.00	22.50	8.25	6.62	5.00	1.25	8—0.88	10
			mm	356	570	210	168	127	31.8	8—22	250
	4"	100	in	17.00	27.2	10.75	8.50	6.19	1.5	8—1.0	14
			mm	432	390	273	216	157	38.1	8—25	350
	6"	150	in	22	35.8	14	11.50	8.50	1.88	12—1.12	18
			mm	559	910	356	292	216	47.7	12—29	450
	8"	200	in	26.00	41.9	16.5	13.75	10.26	2.19	12—1.25	19.7
			mm	600	1064	419	349	270	55.6	12—32	500
	10"	250	in	31.00	49.5	20	17.00	12.75	2.5	16—1.38	23.6
			mm	787	1257	508	432	324	63.5	16—35	600
600Lb	12"	300	in	33	57.8	22	19.25	15.00	2.62	20—1.38	26.8
			mm	838	1468	559	489	381	66.7	20—35	680
	14"	350	in	35	63.9	23.75	20.75	16.25	2.75	20—1.50	26.9
			mm	889	1623	603	527	413	69.9	20—38	760
	16"	400	in	39	71.5	27	23.75	18.50	3.0	20—1.62	26.9
			mm	991	1816	686	603	470	76.2	20—41	760
	18"	450	in	43	82.7	29.25	25.75	21.00	3.25	20—10.75	36
			mm	1092	21.00	743	654	533	82.6	20—45	91.5
	20"	500	in	47	88.6	32	28.5	23.00	3.5	24—1.75	37.4
			mm	1194	2250	813	724	584	88.9	24—45	950
	24"	600	in	55	107.5	37	33.0	27.25	4.0	24—2.0	39.4
			mm	1397	2730	940	838	692	102	24—51	1000
