| 标准 | 国标 |
|---|---|
| 材质 | 铜合金 |
| 工作温度 | 常温 |
| 公称通径 | 见说明 |
| 结构形式 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 作用对象 | 泵 |
| 零部件及配件 | 球体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 捷耐特 |
| 型号 | Q47F/Y |

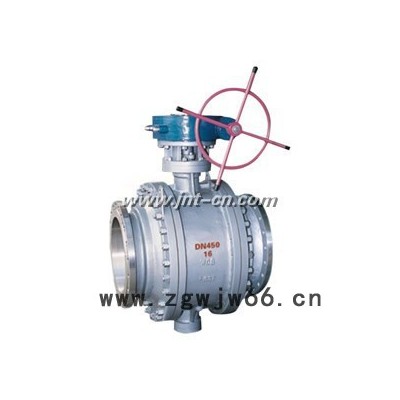

产品名称：固定式法兰球阀 |
固定式法兰球阀特点：
1．进、出口双向密封上、下游阀座以弹簧予紧力使阀座与球体形成双向密封。阀门安装没有方向限制。
2.冲腔自动泄压当阀门中腔异常升压时，阀座弹簧受中腔高压介质压缩而自动泄压。
3．双向排放功能由子阀门上、下游阀座形成双向密封，因而，当阀门处子全开或全关状态时，两个阀座将流体阻断；这样在工作情况下可排放中腔的流体或积滞污物，或更换阀杆部的填料与O形圈。减少污物
对阀门密封面的损伤，延长阀门使用寿命。
4．全径或缩径的通道用户可根据工况的实际情况选用全径或缩径的通道形式。全径阀门其球体的通径与阀体通道一致，流通能力好，便子清扫管线；缩径阀门的球体通径比阀体通道缩小一级，在满足流量要求的条件下更加经济。
5．辅助注脂装置阀座及阀杆填料函部位设有辅助注脂装置，当阀座或阀杆填料密封系统受损后，可通过注脂阀注入密封脂起到辅助的暂时密封作用，防止介质泄漏。
产品执行标准
设计制造：GBl2237-1989 结构长度：GBl2221—1989
法兰连接：GB9113，JB／T79 HG20592，SH3406
焊接标准：GBl2224-1989 试验与检查：JB／T9092
主要外形尺寸
公称压力PN（MPa） | 公称通径PN（MPa） | D | D1 | D2 | b | W | Z-d | H | 浮动球阀 | 固定球阀 | |||
手动 | 蜗轮 | 气动 | 电动 | ||||||||||
1.6/2.5 | 15 | 95 | 65 | 45 | 14 | 130 | 4-14 | 65 | 205 | 340 | 130 | ||
20 | 105 | 75 | 55 | 14 | 130 | 4-14 | 70 | 210 | 350 | 140 | |||
25 | 115 | 85 | 65 | 14 | 160 | 4-14 | 75 | 215 | 360 | 150 | |||
32 | 135 | 100 | 78 | 16 | 160 | 4-18 | 85 | 240 | 390 | 165 | |||
40 | 145 | 110 | 85 | 16 | 230 | 4-18 | 95 | 264 | 395 | 180 | |||
50 | 160 | 125 | 100 | 16 | 230 | 4-18 | 110 | 275 | 405 | 200 | 178/216 | ||
65 | 180 | 145 | 120 | 18 | 400 | 4-18/8-18 | 130 | 380 | 490 | 220 | 191/241 | ||
80 | 195 | 160 | 135 | 20 | 400 | 8-18 | 155 | 390 | 580 | 250 | 203/283 | ||
100 | 215/230 | 180/190 | 155/160 | 20 | 700 | 8-18/8-23 | 180 | 415 | 595 | 280 | 229/305 | ||
125 | 245/270 | 210/220 | 185/188 | 22 | 1100 | 8-18/8-25 | 250 | 380 | 540 | 610 | 320 | 356/381 | |
150 | 280/300 | 240/250 | 210/218 | 24 | 1100 | 8-23/8-25 | 275 | 400 | 570 | 640 | 360 | 394/403 | |
200 | 335/360 | 295/310 | 265/278 | 26 | 1500 | 12-23/12-25 | 345 | 450 | 600 | 675 | 400 | 457/502 | |
250 | 405/425 | 355/370 | 320/332 | 30 | 12-25/12-30 | 485 | 725 | 730 | 533/568 | 533/568 | |||
300 | 460/485 | 410/430 | 375/390 | 30 | 12-25/12-30 | 280 | 860 | 785 | 610/648 | 610/648 | |||
350 | 520/550 | 470/490 | 435/448 | 34 | 16-25/16-34 | 625 | 930 | 835 | 686/762 | ||||
400 | 580/610 | 525/550 | 485/505 | 36 | 16-30/16-34 | 720 | 1080 | 895 | 762/838 | ||||
450 | 640/660 | 585/600 | 545/555 | 40 | 20-30/20-34 | 770 | 1120 | 935 | 864/914 | ||||
500 | 705/730 | 650/660 | 608/610 | 44 | 20-34/20-41 | 840 | 1150 | 1060 | 914/991 | ||||
600 | 840 | 770 | 718 | 48 | 24-41/20-41 | 920 | 1220 | 1140 | 1067/1143 | ||||
700 | 910/955 | 840/875 | 788/815 | 50 | 20-14/24-48 | 1085 | 1290 | 1220 | 1245/1346 | ||||
800 | 1020/1070 | 950/990 | 898/930 | 52 | 24-41/24-48 | 1220 | 1365 | 1285 | 1372/1524 | ||||
900 | 1120/1180 | 1050/1090 | 998/1025 | 54 | 28-41/28-54 | 1352 | 1430 | 1385 | 1524/1727 | ||||
1000 | 1255/1305 | 1170/1210 | 1110/1140 | 56 | 28-48/28-58 | 1485 | 1530 | 1500 | 1753/1880 | ||||
公称压力PN（MPa） | 公称通径DN（mm） | D | D1 | D2 | D6 | b | W | Z-d | H | 浮动球阀 | 固定球阀 | |||
手动 | 蜗轮 | 气动 | 电动 | |||||||||||
4.0 | 15 | 95 | 65 | 45 | 40 | 16 | 130 | 4-14 | 65 | 205 | 340 | 130 | ||
20 | 105 | 75 | 55 | 51 | 16 | 130 | 4-14 | 70 | 210 | 350 | 140 | |||
25 | 115 | 85 | 65 | 58 | 16 | 160 | 4-14 | 75 | 215 | 360 | 150 | |||
32 | 135 | 100 | 78 | 66 | 18 | 160 | 4-18 | 85 | 240 | 390 | 180 | |||
40 | 145 | 110 | 85 | 76 | 18 | 230 | 4-18 | 95 | 265 | 395 | 200 | |||
50 | 160 | 125 | 100 | 88 | 20 | 230 | 4-18 | 110 | 275 | 405 | 220 | 216 | ||
65 | 180 | 145 | 120 | 110 | 22 | 4-18 | 130 | 380 | 490 | 250 | 241 | |||
80 | 195 | 160 | 135 | 121 | 22 | 8-18 | 155 | 395 | 580 | 280 | 283 | |||
100 | 230 | 190 | 160 | 150 | 24 | 8-23 | 180 | 320 | 420 | 605 | 320 | 305 | ||
125 | 270 | 220 | 188 | 175 | 28 | 8-25 | 250 | 410 | 550 | 625 | 400 | 381 | ||
150 | 300 | 250 | 218 | 204 | 30 | 8-25 | 275 | 430 | 585 | 660 | 400 | 403 | ||
200 | 375 | 320 | 282 | 260 | 38 | 12-30 | 480 | 615 | 695 | 550 | 502 | |||
250 | 445 | 385 | 345 | 313 | 42 | 12-34 | 515 | 740 | 755 | 568 | ||||
300 | 510 | 450 | 408 | 364 | 46 | 16-34 | 610 | 875 | 805 | 648 | ||||
350 | 570 | 510 | 465 | 422 | 52 | 16-34 | 645 | 950 | 850 | 762 | ||||
400 | 665 | 585 | 535 | 474 | 58 | 16-41 | 740 | 1100 | 915 | 838 | ||||
450 | 680 | 610 | 560 | 524 | 60 | 20-41 | 795 | 1150 | 955 | 814 | ||||
500 | 755 | 670 | 612 | 576 | 62 | 20-48 | 865 | 1180 | 1100 | 991 | ||||
600 | 890 | 795 | 730 | 678 | 62 | 20-54 | 950 | 1270 | 1160 | 1143 | ||||
700 | 995 | 900 | 825 | 768 | 68 | 24-54 | 1100 | 1350 | 1250 | 1346 | ||||
800 | 1135 | 1030 | 960 | 876 | 76 | 24-58 | 1240 | 1400 | 1310 | 1524 | ||||
6.4/10.0 | 15 | 105 | 75 | 55 | 41 | 18 | 160 | 4-14 | 70 | 210 | 345 | 165 | ||
20 | 125 | 90 | 68 | 51 | 18 | 160 | 4-18 | 75 | 215 | 355 | 190 | |||
25 | 135 | 100 | 78 | 58 | 20 | 230 | 4-18 | 80 | 220 | 365 | 216 | |||
32 | 150 | 110 | 82 | 66 | 22 | 230 | 4-23 | 90 | 250 | 395 | 229 | |||
40 | 165 | 125 | 95 | 76 | 24 | 400 | 4-23 | 100 | 275 | 405 | 241 | |||
50 | 175/195 | 135/145 | 105/112 | 88 | 26 | 400 | 4-23/4-25 | 115 | 285 | 415 | 292 | 292 | ||
65 | 200/220 | 160/170 | 10/138 | 110 | 28 | 700 | 4-23/8-25 | 140 | 390 | 505 | 330 | 330 | ||
80 | 210/230 | 170/180 | 140/148 | 121 | 30 | 1100 | 8-23/8-25 | 170 | 410 | 600 | 356 | 356 | ||
100 | 256/265 | 200/210 | 168/172 | 150 | 32 | 1500 | 8-25/8-30 | 230 | 330 | 435 | 625 | 432 | 406/432 | |
150 | 340/350 | 280/290 | 240/250 | 204 | 38 | 8-34/12-34 | 440 | 600 | 685 | 495/559 | ||||
200 | 405/430 | 345/360 | 300/312 | 260 | 44 | 12-34/12-41 | 495 | 640 | 720 | 597/660 | ||||
250 | 470/500 | 400/430 | 352/382 | 313 | 48 | 12-41/12-41 | 530 | 765 | 780 | 673/787 | ||||
300 | 530/585 | 460/500 | 412/442 | 364 | 54 | 16-41/16-48 | 630 | 890 | 835 | 762/832 | ||||
350 | 595/655 | 525/560 | 475/498 | 422 | 60 | 16-41/16-54 | 670 | 1130 | 885 | 826/889 | ||||
400 | 670/715 | 585/620 | 525/558 | 474 | 66 | 16-48/16/54 | 765 | 1180 | 950 | 902/991 | ||||
450 | 800/ | 705/ | 640/ | 576 | 70 | 20-54/ | 825 | 1220 | 990 | |||||
500 | 930/ | 820/ | 750/ | 678 | 76 | 20-58/ | 885 | 1320 | 1150 | 1054/1194 | ||||
