| 品牌 | 瑞通阀门 |
|---|---|
| 型号 | Z41H-150LB Z41H-300LB Z41H-600LB Z41H-900LB |
| 连接形式 | 法兰 |
| 主体材料 | 碳钢，不锈钢 |
| 公称通径 | 50（mm） |
| 适用介质 | 水 |
| 密封形式 | 硬密封型 |
| 标准 | 美标 |
| 外形 | 大型 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 零部件及配件 | 配件 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 类型(通道位置) | 直通式 |
| 材质 | 20# |
| 规格 | 100,200,25,125,80,50,40,150,DN15 |
| 产地/厂家 | 美国 |
本公司经营直销Z41H-150LB直通式法兰连接闸，质量保证，欢迎咨询洽谈。
| 品牌 | 瑞通阀门 | 型号 | Z41H-150LB Z41H-300LB Z41H-600LB Z41H-900LB | 连接形式 | 法兰 |
| 主体材料 | 碳钢，不锈钢 | 公称通径 | 50（mm） | 适用介质 | 水 |
| 密封形式 | 硬密封型 | 标准 | 美标 | 外形 | 大型 |
| 流动方向 | 双向 | 驱动方式 | 手动 | 零部件及配件 | 配件 |
| 用途 | 截止 | 压力环境 | 常压 | 工作温度 | 常温 |
| 类型(通道位置) | 直通式 | 规格 | DN15,50,80,100,125,150,200,25,40 |
主体材料： | 碳钢 | 适用温度： | -19℃-425℃℃ |
压力范围： | 150LB-1500LBMpa | 适用介质： | 水，油品，导热油 ,蒸汽 |
公称通径： | 1/2"-40" DN15-DN1000 mm | 连接形式： | 法兰 |
产品型号： | Z41H-150LB,Z41H-300LB,Z41H-600LB,Z41H-900LB Z41Y-150LB Z41Y-300LB Z41Y-600LB Z41Y-900LB Z541H-150LB Z541H-300LB Z541H-600LB Z541H-900LB Z541Y-150LB Z541Y-300LB Z541Y-600LB |
|
|
【美标碳钢闸阀】参数规格
联系人：朱华锋手机；158 8873 2537
美标法兰闸阀按材质分：Z41W/H/Y美标不锈钢闸阀美标碳钢钢闸阀
1．材质有:铸钢（A216，WCB，A105；不锈钢（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低温刚，铬钼钢等
2．规格：DN15~DN800
3．标准：API,ANSI美标
4．压力：150LB-900LB
5．连接:法兰
6．品牌：瑞通
7．工作温度：碳钢-29℃～425℃；不锈钢-40℃～550℃；低温刚-46℃～350℃，铬钼钢-29℃～550℃
8．类型：直通式
9.介质：水，油品，蒸汽-碳钢+Stellite/铬钼钢；硝酸，醋酸类等-不锈钢；丙烷，乙烯等-低温刚；
10.外型：重型/中型
11.型号：Z41W-150LB，Z41H-150LB，Z41Y-150LB，Z41W-300LB，Z41H-300LB，Z41Y-300LB，Z41W-600LB，Z41H-600LB，Z41Y-600LB，Z41W-900LB，Z41H-900LB，Z41Y-900LB
购买须知1、美标闸阀尺寸参数－瑞通阀门
| 型号 | 规格 | 尺寸(mm) | ||||||||
| inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
| Z41W-150Lb | 1/2" | 15 | 108 | 89 | 60.5 | 35 | 12 | 4-Φ15 | 155 | 120 |
| 3/4" | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 160 | 120 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 200 | 140 | |
| 11/4" | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 245 | 160 | |
| 11/2" | 40 | 165 | 127 | 98.5 | 73 | 15 | 4-Φ15 | 285 | 180 | |
| 2" | 50 | 178 | 152 | 120.5 | 92 | 16 | 4-Φ19 | 315 | 200 | |
| 21/2" | 65 | 190 | 178 | 139.5 | 105 | 18 | 4-Φ19 | 375 | 220 | |
| 3" | 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 400 | 240 | |
| 4" | 100 | 229 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 460 | 280 | |
| 5" | 125 | 254 | 254 | 216 | 186 | 24 | 8-Φ22 | 540 | 300 | |
| 6" | 150 | 267 | 279 | 241.5 | 216 | 26 | 8-Φ22 | 620 | 320 | |
| 8" | 200 | 292 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 800 | 400 | |
| 10" | 250 | 330 | 406 | 362 | 324 | 31 | 12-Φ25 | 850 | 450 | |
| 12" | 300 | 356 | 483 | 432 | 381 | 32 | 12-Φ25 | 1000 | 500 | |
| 14" | 350 | 381 | 533 | 476 | 413 | 35 | 12-Φ29 | 1300 | 600 | |
| 16" | 400 | 406 | 597 | 540 | 470 | 37 | 16-Φ29 | 1400 | 600 | |
| 18" | 450 | 432 | 635 | 578 | 533 | 40 | 16-Φ32 | 1600 | 650 | |
| 20" | 500 | 457 | 698 | 635 | 584 | 43 | 20-Φ32 | 1850 | 650 | |
| 24" | 600 | 508 | 813 | 749.5 | 692 | 48 | 20-Φ35 | 2200 | 700 | |
主要连接尺寸
| 型号 | 规格 | 尺寸(mm) | ||||||||
| inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
| Z41W-300Lb | 1/2" | 15 | 140 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 155 | 120 |
| 3/4" | 20 | 152 | 117 | 82.5 | 43 | 16 | 4-Φ19 | 160 | 120 | |
| 1" | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 200 | 140 | |
| 11/4" | 32 | 178 | 133 | 98.5 | 64 | 19 | 4-Φ19 | 250 | 160 | |
| 11/2" | 40 | 190 | 156 | 114.5 | 73 | 21 | 4-Φ22 | 290 | 180 | |
| 2" | 50 | 216 | 165 | 127 | 92 | 22 | 8-Φ19 | 330 | 220 | |
| 21/2" | 65 | 241 | 190 | 149 | 105 | 25 | 8-Φ22 | 385 | 250 | |
| 3" | 80 | 283 | 210 | 168.5 | 127 | 29 | 8-Φ22 | 410 | 280 | |
| 4" | 100 | 305 | 254 | 200 | 157 | 32 | 8-Φ22 | 480 | 300 | |
| 5" | 125 | 381 | 279 | 235 | 186 | 35 | 8-Φ22 | 630 | 350 | |
| 6" | 150 | 403 | 318 | 270 | 216 | 37 | 12-Φ22 | 690 | 350 | |
| 8" | 200 | 419 | 381 | 330 | 270 | 41 | 12-Φ25 | 830 | 450 | |
| 10" | 250 | 457 | 445 | 387.5 | 324 | 48 | 16-Φ29 | 1003 | 500 | |
| 12" | 300 | 502 | 521 | 451 | 381 | 51 | 16-Φ32 | 1137 | 600 | |
| 14" | 350 | 762 | 584 | 514.5 | 413 | 54 | 20-Φ32 | 1489 | 750 | |
| 16" | 400 | 838 | 648 | 571.5 | 470 | 57 | 20-Φ35 | 1581 | 800 | |
| 18" | 450 | 914 | 711 | 628.5 | 533 | 60 | 24-Φ35 | 2017 | 850 | |
| 20" | 500 | 991 | 775 | 686 | 584 | 64 | 24-Φ35 | 2228 | 900 | |
| 24" | 600 | 1143 | 914 | 813 | 692 | 70 | 24-Φ41 | 2650 | 950 | |
| Z41W-600Lb | 1/2" | 15 | 165 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 155 | 120 |
| 3/4" | 20 | 190 | 118 | 82.5 | 43 | 16 | 4-Φ19 | 160 | 120 | |
| 1" | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 200 | 140 | |
| 11/4" | 32 | 229 | 133 | 98.5 | 64 | 21 | 4-Φ19 | 250 | 160 | |
| 11/2" | 40 | 241 | 156 | 114.5 | 73 | 23 | 4-Φ22 | 290 | 180 | |
| 2" | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 350 | 250 | |
| 21/2" | 65 | 330 | 190 | 149 | 105 | 29 | 8-Φ22 | 430 | 250 | |
| 3" | 80 | 356 | 210 | 168 | 127 | 32 | 8-Φ22 | 470 | 300 | |
| 4" | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 570 | 350 | |
| 5" | 125 | 508 | 330 | 266.5 | 186 | 45 | 8-Φ29 | 700 | 400 | |
| 6" | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 750 | 500 | |
| 8" | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 830 | 600 | |
| 10" | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 1210 | 650 | |
| 12" | 300 | 838 | 559 | 489 | 381 | 67 | 20-Φ35 | 1350 | 700 | |
| 14" | 350 | 889 | 603 | 527 | 413 | 70 | 20-Φ38 | 1600 | 750 | |
| 16" | 400 | 991 | 686 | 603 | 470 | 77 | 20-Φ41 | 1800 | 800 | |
| 18" | 450 | 1092 | 743 | 654 | 533 | 83 | 20-Φ44 | 2110 | 900 | |
| 20" | 500 | 1194 | 813 | 724 | 584 | 89 | 24-Φ44 | 2350 | 950 | |
| 24" | 600 | 1397 | 940 | 838 | 692 | 102 | 24-Φ52 | 2900 | 1000 | |
2、【美标碳钢闸阀】种类－瑞通阀门
按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀（ 亦叫明杆闸阀）。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此， 阀门的全开位置，按闸板的位置（即行程>来确定。不锈钢闸阀,锻钢闸阀,法兰闸阀,法兰球阀,二片式球阀有的闸阀，阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
3、【美标碳钢闸阀】安装使用－瑞通阀门
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着； 2.各连接部位螺栓，要求均匀拧紧； 3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活； 4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性； 5.用户在安装阀门时，必须预留阀门驱动的必要空间； 6.驱动装置的接线须按线路图进行； 7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

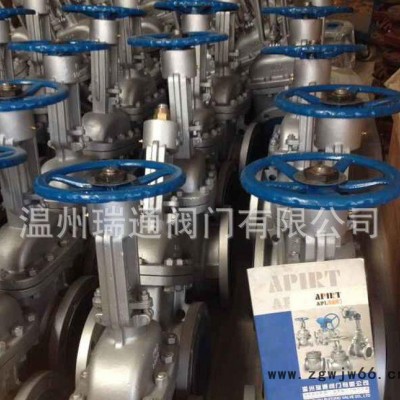

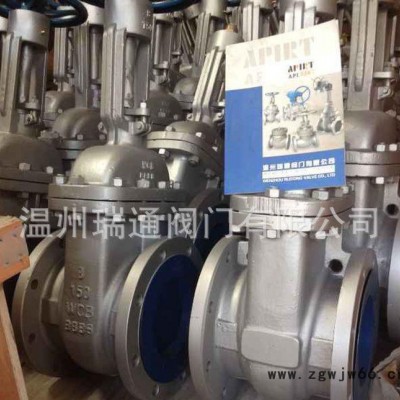

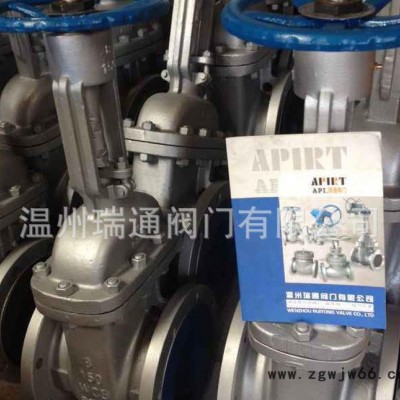

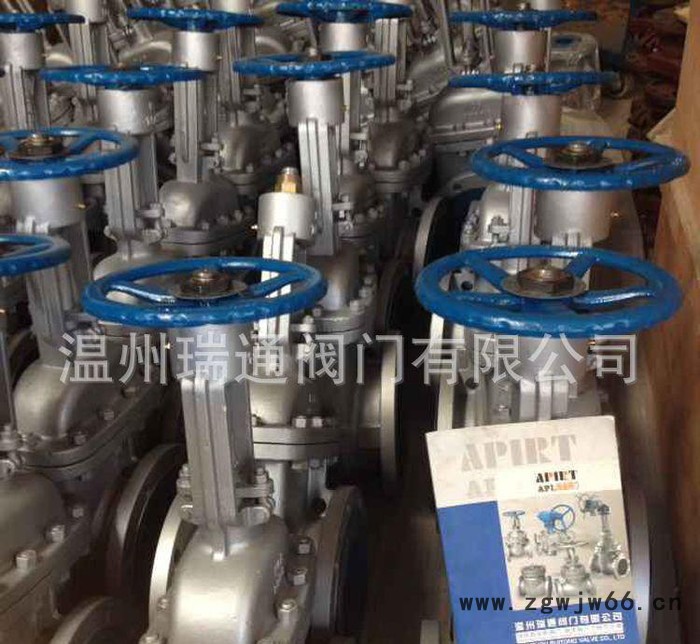

美标碳钢闸阀 －瑞通阀门
详细介绍：
【美标碳钢闸阀】适用范围
API美标闸阀适用于ANSI Class150~2500、PN20~42、JIS10~20K，工作温度-29~425℃（碳钢）及-40~500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，美标碳钢闸阀,不锈钢美标闸阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
【美标碳钢闸阀】基本说明
闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关!
【美标碳钢闸阀】产品特点
产品特点：①产品设计制造符合国外先进标准要求，密封可靠，性能优良。②结构设计紧凑合理，造型美观。③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
【美标碳钢闸阀】工作原理
闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸
美标闸阀
阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52＇。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性，弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
【美标碳钢闸阀】售后服务
◆产品售后服务:
温州瑞通阀门有限公司郑重承诺：
a. 产品的各项性能达到国家标准及有关优等品的规定标准。
b. 产品到货后,顾客验收过程中，如出现于合同要求之际不符情况,本公司接到顾客通知后两小时内作出答复。
c. 在正确安装，使用的条件下，产品出现种类质量问题如确系本公司产品质量问题，本公司将负责到底，并无偿进行包退、包修、包换。
d. 本公司承诺：三保四包：保质、保量、保及时、包修、包换、包退、包损失
订货须知：
一、① 美标碳钢闸阀产品名称与型号
②美标碳钢闸阀口径
③美标碳钢闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司美标碳钢闸阀型号，请按 美标碳钢闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。
