| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 产地 | 浙江 |
| 工作温度 | 常温 |
| 公称通径 | 10（mm） |
| 规格 | PN16-100 DN6-50 |
| 连接形式 | 螺纹 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 用途 | 截止 |
| 可否定做 | 可以 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 类型(通道位置) | 直通式 |
| 品牌 | BNGO |
| 型号 | WZ11H-16 |
---------------------------------------------------------------------------------------------------------------------------------------------------- --
温馨提示
以上部分产品属性价格仅供参考，详情请来电咨询，谢谢您的配合！

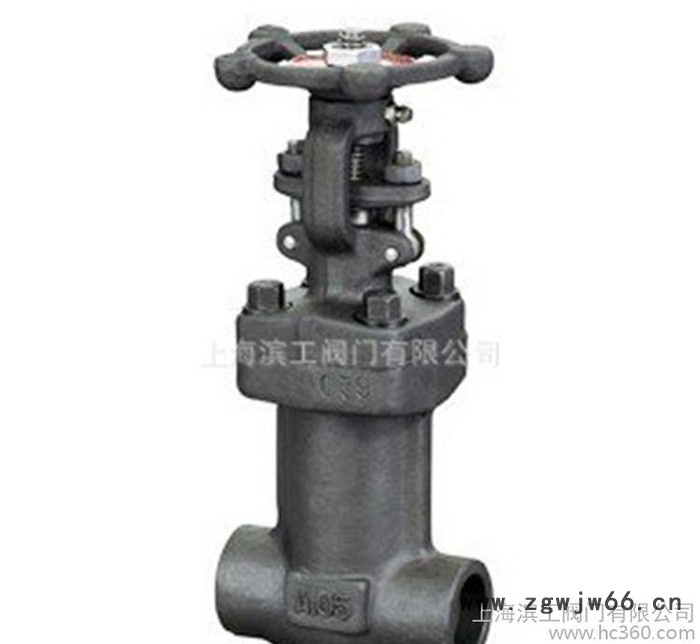

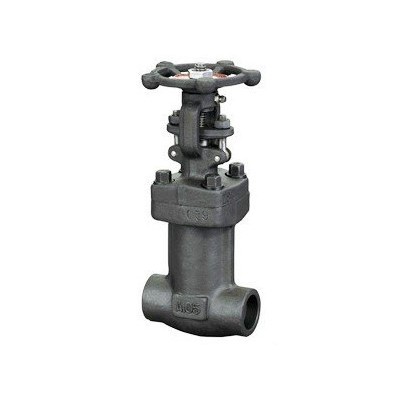

供应上海锻钢波纹管丝扣闸阀WZ11H、批发锻钢丝扣闸阀、锻钢闸阀, 锻钢波纹管丝扣闸阀WZ11H、锻钢螺纹闸阀好，好友推荐上海滨工
WZ11H丝扣锻钢波纹管闸阀，价廉物美，值得一用！！【WZ11H锻钢波纹管闸阀】波纹管闸阀广泛适用于公称压力PN1.6～16Mpa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
产品介绍：
产 品： | WZ11H丝扣锻钢波纹管闸阀 |
型 号： | WZ11H-16 |
规 格： | DN6-DN50 |
品 牌： | 滨工阀门有限公司 |
单 价： | 555.00元/台 |
最小起订量： | 1 台 |
供货总量： | 1000 台 |
【产品概述】：
滨工阀门专业生产的【WZ11H锻钢波纹管闸阀】阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。
【产品特点及用途】：
【WZ11H锻钢波纹管闸阀】波纹管闸阀广泛适用于公称压力PN1.6～16Mpa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
产品特点：
1、波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。
2、结构简单，制造和维修比较方便。
3、工作行程小，启闭时间短。
【产品结构图】：
【产品主要零件材料】：
序号 | 零件名称 | A105/F6a | A105/F6aHFS | A105/F6aHF | F304（L）/304（L） | F316（L）/316（L） |
1 | 阀体 | A105 | A105 | A105 | F304 | F316（L） |
2 | 阀座 | 410 | 410HF | 410HF | 304（L） | 316（L） |
3 | 阀板 | F6a | F6a | F6HF | F304（L） | F316（L） |
4 | 阀杆 | 410 | 410 | 410 | 304（L） | F316（L） |
5 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
6 | 阀盖 | A105 | A105 | A105 | F304（L） | F316（L） |
7 | 螺栓 | B7 | B7 | B7 | B8 | B8 |
8 | 销 | 410 | 410 | 410 | 304 | 304 |
9 | 填料压盖 | 410 | 410 | 410 | 304 | 316 |
10 | 活节螺栓 | b7 | b7 | b7 | B8（M） | B8（M） |
11 | 填料压板 | A105 | A105 | A105 | F304 | F304 |
12 | 六角螺母 | 2H | 2H | 2H | 8（M） | 8（M） |
13 | 阀杆螺母 | 410 | 410 | 410 | 410 | 410 |
14 | 锁紧螺母 | 2H | 2H | 2H | 2H | 2H |
15 | 铭牌 | AL | AL | AL | AL | AL |
16 | 手轮 | A197 | A197 | A197 | A197 | A197 |
17 | 润滑垫片 | 410 | 410 | 410 | 410 | 410 |
18 | 填料 | 石墨 | 石墨 | 石墨 | 石墨 | 石墨 |
20 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
28 | 波纹管 | F321 | F321 | F321 | F316L | F316L |
【产品主要外形尺寸】：
规格DN | S | L | T（in） |
| W | 重量（Kg） | |||||||||
公制 | 英制（in） |
|
| ||||||||||||
缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | ||||||||
1/4 |
| 6 |
| 14.2 |
| 79 | 1/4 |
| 1/4 |
| 209 | 100 | 3.4 |
| |
3/8 | 1/4 | 10 | 6 | 17.6 | 14.2 | 79 | 3/8 | 1.4 | 3/8 | 1/4 | 209 | 100 | 3.2 | 3.6 | |
1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 209 | 100 | 3.0 | 3.4 | |
3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 209 | 100 | 3.5 | 3.2 | |
1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 111 | 1 | 3/4 | 1 | 3/4 | 232 | 125 | 6.0 | 3.7 | |
11/4 | 1 | 32 | 25 | 42.6 | 33.8 | 120 | 11/4 | 1 | 11/4 | 1 | 266 | 160 | 8.7 | 6.4 | |
11/2 | 11/4 | 40 | 32 | 48.7 | 42.6 | 140 | 11/2 | 11/4 | 11/2 | 11/4 | 300 | 180 | 10.5 | 9.0 | |
2 | 11/2 | 50 | 40 | 61.1 | 48.7 | 152 | 2 | 11/2 | 2 | 11/2 | 321 | 180 | 17.8 | 11.4 | |
| 2 |
| 50 |
| 61.1 | 178 |
| 2 |
| 2 | 338 | 240 |
| 18.2 | |
