| 品牌 | 上海衬氟 |
|---|---|

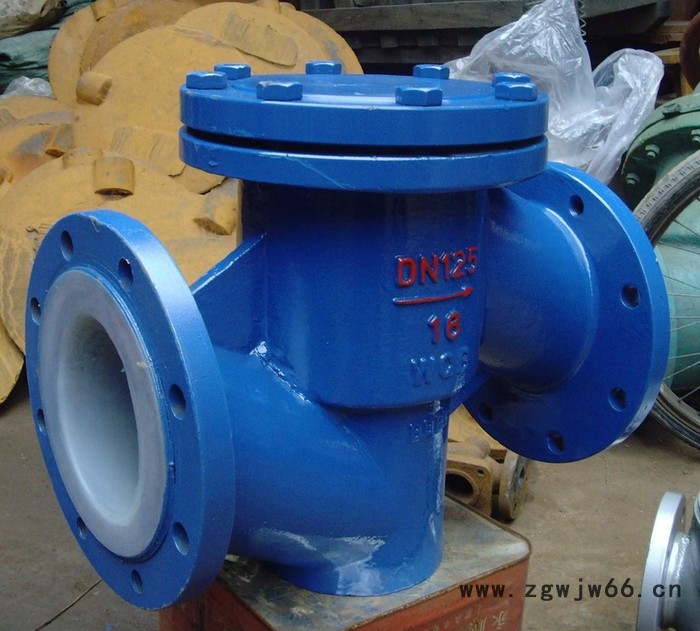

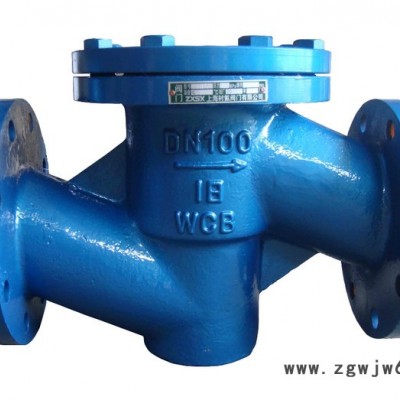

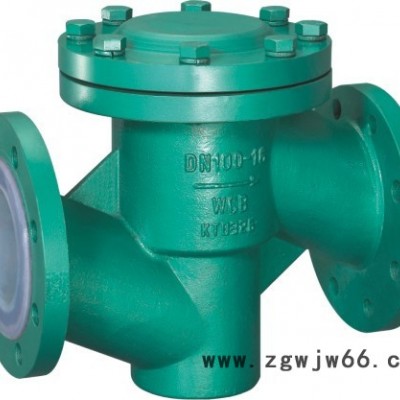

| 型号 | 法兰连接直通升降式止回阀H41F467 |
| 加工定制 | 是 |
| 材质 | 铸钢 |
| 连接形式 | 法兰 |
| 种类 | DDCV双瓣式 |
| 结构形式 | 升降式 |
| 公称通径 | 25-150 |
| 适用介质 | 各种高腐蚀化学介质 |
| 形态 | 柱塞式 |
| 压力环境 | 常压 |
| 标准 | 国标 |
| 流动方向 | 换向 |
| 驱动方式 | 电子 |
| 工作温度 | 高温 |
| 类型(通道位置) | 二通式 |
| 规格 | 常规 |
设计规范
遵循GB/T 13932，GB12235，GB12236，API 6D标准。
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式：升降立式。（新型）
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力：0.6~1.0（MPa）
公称通径：DN25~150（mm）
公称型号：H40F3 H40F46
零部件材料
遵循规范 DTANDARD
设计与制造 GB商12224
结构长度 Q/DFL-03-99（企业标准）
法兰尺寸 JB78/JB79（GB HG Sh）
压力试验 GB/T 13927
标志 GB 12220
供货 GB/T 12252
连接尺寸及重量
公称通径 标准值 参考值
DN（mm） NPS（inch） L D D1 D2 f b Z-Φd B W（kg）
PN0.6（MPa）
25 1 152 100 75 60 2 14 4-Φ12 135 6
40 1 1/2 178 130 100 80 3 16 4-Φ14 170 10
50 2 178 140 110 90 3 16 4-Φ14 190 14
65 2 1/2 190 160 130 100 3 16 4-Φ14 210 18
80 3 203 185 150 125 3 18 4-Φ18 235 21
100 4 267 205 170 145 3 18 4-Φ18 300 40
150 6 394 260 225 200 3 20 8-Φ18 440 90
公称通径 标准值 参考值
DN（mm） NPS（inch） L D D1 D2 f b Z-Φd B W（kg）
PN1.0（MPa）
25 1 152 115 85 65 2 16 4-Φ14 135 6.8
40 1 1/2 178 145 110 85 3 18 4-Φ18 170 11.5
50 2 178 160 125 100 3 20 4-Φ8 190 15
65 2 1/2 190 180 145 120 3 20 4-Φ18 210 20
80 3 203 195 160 135 3 22 4-Φ18 235 23
100 4 267 215 180 155 3 22 8-Φ18 300 44
150 6 394 280 240 210 3 24 8-Φ23 440 95
