| 适用对象 | 水 |
|---|---|
| 适用范围 | 化工,石油,制药,汽车,轻工,食品,选矿,水处理,电镀,冶金,染料,纺织 |
| 性能 | 高效过滤 |
| 样式 | 篮式 |
| 用途 | 固液分离 |
| 原理 | 离心式过滤法 |
| 适用对象性质 | 弱腐蚀性,腐蚀性,低温物料,高卫生要求物料 |
| 品牌 | T型过滤器 直通型 |
| 型号 | MT34C-*/65 |
| 加工定制 | 是 |
| 过滤器类型 | 管式 |

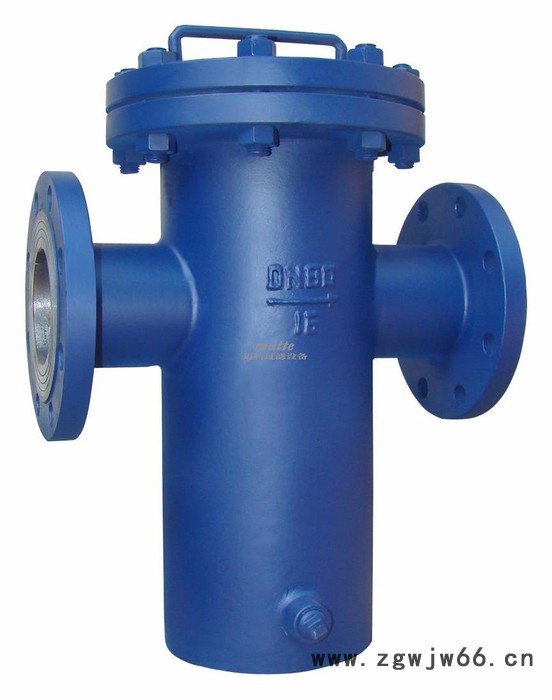

T型过滤器 直通型
产品说明
T型过滤器又称ST型过滤器，分MT16C角通型、MT34C 直通型，
T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
T型过滤器适用范围
工程通径：50~~300mm，公称压力：1.0~~4.0mpa，工作温度：-29~~400℃
T型过滤器工作介质：
①化工、石油生产及城市供热中的弱腐蚀性物料，如水、氨、油品、烃类等；
②化工生产中的腐蚀性物料，如纯碱、硫酸、硝酸、醋酸等；
③制冷、空分生产中的低温物料，如液甲烷、液氮、液氧及各种冷剂；
④轻工食品、制药生产中有卫生要求的物料，如啤酒、饮料、医药用品等。
产品外形及结构尺寸
MT34C直通型 T型过滤器主要外形及结构尺寸（mm） | |||||||||
型号 | DN | L | H1 | H | B 排放口 | 有效过滤面积/m2 | 重量/kg | ||
Ⅰ | Ⅱ | Ⅲ | |||||||
MT34C-*/50 | 50 | 268 | 298 | 158 | R3/8 | DN20 | DN20 | 0.00277 | 13.6 |
MT34C-*/65 | 65 | 304 | 337 | 179 | 0.00421 | 18.9 | |||
MT34C-*/80 | 80 | 330 | 370 | 195.5 | 0.00552 | 24 | |||
MT34C-*/100 | 100 | 382 | 432 | 225 | 0.0088 | 36 | |||
MT34C-*/150 | 150 | 482 | 557 | 280 | 0.01696 | 68 | |||
MT34C-*/200 | 200 | 578 | 678 | 332.5 | 0.0355 | 140 | |||
MT34C-*/250 | 250 | 666 | 791 | 383 | 0.0529 | 216 | |||
MT34C-*/300 | 300 | 768 | 918 | 437 | 0.0686 | 315 | |||
备注：*代表压力

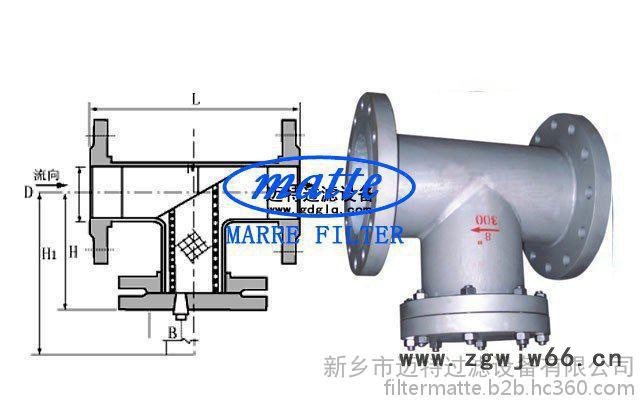

产品外形及结构尺寸示意图
T型过滤器选择的一般原则：
1、进出口通径
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、连接法兰
根据公称压力确定法兰，选择突面或者平面法兰
新乡市迈特过滤设备有限公司专业生产设计净水设备，广大用户如有需求请联系，我们为您解答相关的技术问题，帮助您选型！
