| 材质 | 铸铁 |
|---|---|
| 连接形式 | 法兰 |
| 品牌 | 上海上奉 |

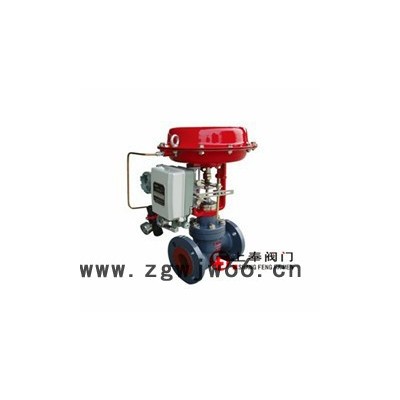

| 型号 | ZXP气动薄膜直通单座调节阀 |
| 加工定制 | 是 |
概述：ZXP型新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20～200。适用流体温度由-200℃～+560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
特点：
1.顶导向单座调节阀，结构紧凑，部件少、易维修。
2.金属阀芯适合多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。
3.阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
4.可调范围大，固有可调比为50。
5.执行机构采用多弹簧结构，高度减少30％、重量减轻30％。
6.ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
7.ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
主要零件：
阀体、阀盖：HT200，ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 纹 管：1Cr18Ni9Ti
垫 片：橡胶石棉板、10、1Cr18Ni9Ti、 石棉缠绕垫片
膜 盖：A3
波 纹 膜 片：丁晴橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
主要技术参
公称通径 DN (mm ） ( 阀芯直径 dN ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
(10) | (12) | (15) | (20) | |||||||||||||
额定流量系数 Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
额定行程 L (mm) | 16 | 25 | 40 | 60 | ||||||||||||
膜片有效面积 Ae (cm 2 ) | 280 | 400 | 600 | 1000 | ||||||||||||
信号范围 Pr (kPa) | 20 ～ 100 、 40 ～ 200 | |||||||||||||||
气源压力 Ps (MPa) | 0.14 ～ 0.4 | |||||||||||||||
固有流量特性 | 直线、等百分比 | |||||||||||||||
固有可调比 | 50 | |||||||||||||||
允许泄漏量 | 硬阀座： IV 级 (10 -4 阀额定容量 ) 软阀座： VI 级 | |||||||||||||||
公称压力 PN(MPa) | 1.0 、 1.6 、 4.0 、 6.4 | |||||||||||||||
工作温度 t ( ℃ ) | 常温型 | -20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 | ||||||||||||||
散热型 | -40 ～ 450 、 -60 ～ 450 | |||||||||||||||
高温型 | 450 ～ 560 | |||||||||||||||
低温型 | -60 ～ -100 、 -100 ～ -200 、 -200 ～ -250 | |||||||||||||||
