电动直通单、双座调节阀

产品价格￥1.00元/个

产品品牌BaiDianTong

最小起订≥1 个

供货总量1 个

发货期限自买家付款之日起天内发货

浏览次数656

更新日期2021-12-18 08:44

诚信档案

珠海市筑华企业策划有限公司

+ 加为商友发送信件当前离线

会员级别：

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码珠海市筑华企业策划有限公司

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

珠海市筑华企业策划有限公司

联系人：卢剑斌(先生) 拓展部

联系固话：

联系地址：中国广东省珠海市香洲区珠海市前山镇明珠南路3021号翠微电子广场C座4楼08-09号

【友情提示】：来电请说明在中国五金交电网看到我们的，谢谢！

商品信息

基本参数

品牌：	BaiDianTong
所在地：	广东珠海市
起订：	≥1 个
供货总量：	1 个
有效期至：	长期有效
标准：	国标
材质：	碳钢

详细说明

标准	国标
材质	碳钢
公称通径	标准
连接形式	法兰
适用介质	水
压力环境	常规
品牌	调节阀
型号	双座调节阀
加工定制	否

undefined

产品详细介绍

概述

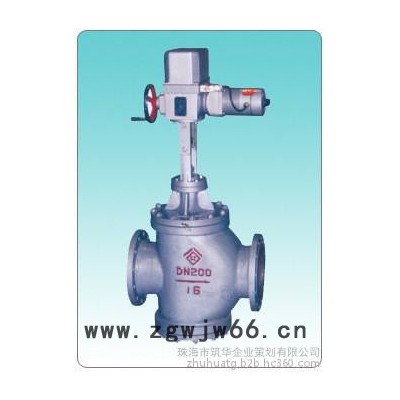

ZAZP、ZAZN型电动直通单、双座调节阀是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的标准信号0~10或4~20MA.DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；
公称通径范围DN20-400。

标准及规范

制造标准	压力温度等级	结构长度	焊接端	密封面泄漏试验
GB10869 ASME B16.34	JB/T3595 ASME B16.34	JB/T3595 ASME B16.10	JB/T3595 ASME B16.25	GB10869 MSS-SP-61

主要零件材料

阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填   料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫   片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬   套：2Cr13

主要技术参数

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300	400
额定流量系数 Kv	单座	5	8	12	20	32	50	80	120	200	280	450	800	1200
	双座		10	16	25	40	63	100	160	250	400	630	1000	1600	2700
额定行程 L(mm)		10	16		25		40			60		100
公称压力 PN(MPa)		1.6、4.0、6.4
固有流量特性		直线、等百分比
允许泄漏量 (1/h)		10-4x阀额定容量(单座)、10-x阀额定容量(双座)
工作温度 t(℃)		-20-220、-40-250、-40-450、-60-450
信号范围 (mA.DC)		0-10、4-20
电源电压		220V、50Hz
作用方式		电开式、电关式

木本产品性能指标贯彻 6B／T4213-92。

外形尺寸单位： mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
法兰距离(L)	PNl6	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	190	190	210	230	255	285	310	355	425	460	560	690	795
	PN64	190	205	220	240	265	295	325	370	440	475	570	752	819
标准阀盖H1	单座	742	777	789	812	812	962	983	991	1125	1141	1128	1487	1540
标准阀盖H1	双座		787	793	832	842	987	1017	1041	1175	1191	1279	1602	1640
中温型阀盖H1	单座	838	860	872	894	948	1117	1138	1146	1308	1324	1411	1630	1720
中温型阀盖H1	双座		869	874	915	948	1142	1172	1196	1358	1378	1462	1750	1820
H2	单座	91	112	118	129	144	173	191	195	243	251	290	380	436
H2	双座		117	120	139	144	188	208	220	268	278	320	441	465
B		460					530			630
法兰标准		GB-1.6、2.5、4.0、6.4MPa ANSI:150、300、600Lb JIS：10K、20K、30K
