| 形态 | 隔膜式 |
|---|---|
| 密封形式 | 硬密封型 |
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-500（mm） |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 气动 |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | SENTE |
| 型号 | CV3000 |
| 加工定制 | 是 |
提示：以下模板中任意文字及图片均可执行修改、复制、删除的操作，添加更多的图片和文字描述有助于增加产品对买家的吸引力。产品介绍

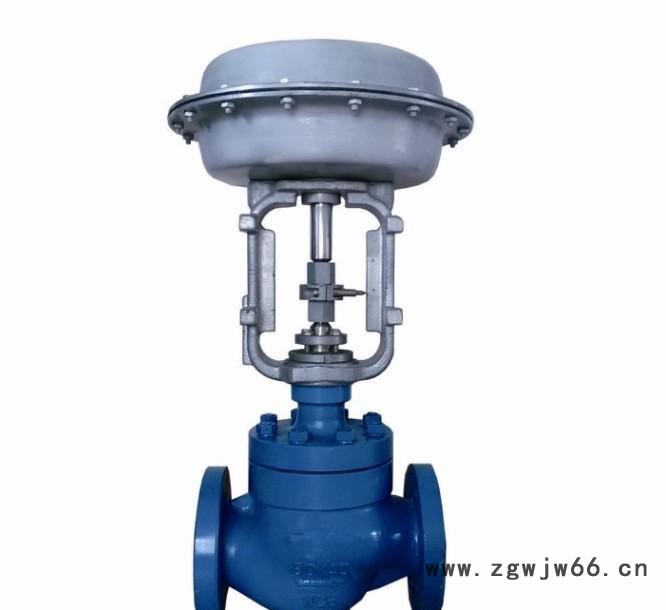

产品信息型 式： 直通单座
公称通径：DN15-DN500mm
公称压力：ANSI125、150、300、600、JIS10、16、20、30、40K、PN1.6、4.0、6.4Mpa
连接型式：法兰 FF、RF、RJ和LG 按JIS B2201或ANSI B16.5和JB/T79.1凸面、JB/T79.2 PN4.MPa
焊接 嵌接焊SW。
适用温度：常温型：-17 ~ 230℃伸长型：-45 ~ -170C，230 ~ 560℃,焊接式：-196 ~ -100℃
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料，石墨。
流量特性：等百分比特性和线性特性
执行机构
型 式：多弹簧式薄膜/活塞执行机构、电动 膜片材料： 乙丙橡胶夹尼龙
供气压力： 0.02～0.45MPa 环境温度: -30～+70℃
阀作用型式：气─ 开或气─ 关式。 附 件：定位器、手轮机构、阀位传送器。
性 能
泄 漏 量： 符合标准ANSI B16.104─1976VI级,小于额定Cv的0.01%
回 差： 小于全行程的1%(带定位器) 小于全行程的3%(不带定位器)
线 性： 小于全行程的 1%(带定位器) 小于全行程的 5%(不带定位器)
可 调 比：50：1 ，30：1
单位：kgf/cm²
压力 材质 温度 | PN16 | PN40 | PN64 | |||
ZG230～450 | ZG1Cr18Ni9Ti | ZG230～450 | ZG1Cr18Ni9Ti | ZG230～450 | ZG1Cr18Ni9Ti | |
-196～-20 | - | 16.0 | - | 40.0 | - | 64.0 |
-20～100 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
150 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
200 | 16.0 | 16.0 | 40.0 | 40.0 | 64.0 | 64.0 |
250 | 14.0 | 15.0 | 36.0 | 38.0 | 56.0 | 60.0 |
300 | 12.5 | 14.0 | 32.0 | 36.0 | 50.0 | 56.0 |
350 | 11.0 | 13.2 | 28.0 | 34.0 | 45.0 | 53.0 |
400 | 10.0 | 12.5 | 25.0 | 32.0 | 40.0 | 50.0 |
425 | 9.0 | 12.0 | 22.0 | 30.7 | 36.0 | 48.4 |
450 | 6.7 | 11.5 | 17.0 | 29.5 | 26.5 | 46.8 |
500 | - | 10.5 | - | 26.5 | - | 42.5 |
525 | - | 9.9 | - | 24.6 | - | 39.2 |
560 | - | 9.0 | - | 22.0 | - | 36.0 |
主要参数（连接方式按照附录尺寸）
公称通径DN | 结构长度L | 公称通径DN | 阀座尺寸 | 流量特性Cv | 行程 | ||||
ANSI 150# PN 16 JIS 10K | ANSI 300# PN 40 JIS 20K | ANSI 600# PN 64 JIS 40K | |||||||
等百 分比 | 直线 | ||||||||
15 | 130 | 130 | 210 | 15 | 10/12/15 | 4 | 4.4 | 20 | |
20 | 150 | 150 | 230 | 20 | 10/12/15/20 | 6.3 | 6.9 | ||
25 | 160 | 160 | 230 | 25 | 15/20/25 | 10 | 11 | ||
32 | 180 | 180 | 260 | 32 | 20/25/30 | 16 | 17.6 | ||
40 | 200 | 200 | 260 | 40 | 25/32/40 | 25 | 27.5 | 25 | |
50 | 230 | 230 | 300 | 50 | 32/40/50 | 40 | 44 | ||
65 | 290 | 290 | 340 | 65 | 40/50/65 | 63 | 69 | 40 | |
80 | 310 | 310 | 380 | 80 | 50/65/80 | 100 | 110 | ||
100 | 350 | 350 | 430 | 100 | 65/80/100 | 160 | 176 | ||
125 | 400 | 400 | 500 | 125 | 80/100/125 | 250 | 275 | 60 | |
150 | 480 | 480 | 550 | 150 | 100/125/150 | 400 | 440 | ||
200 | 600 | 600 | 650 | 200 | 125/150/200 | 630 | 690 | 100 | |
250 | 730 | 730 | 775 | 250 | 150/200/250 | 910 | 1000 | ||
300 | 850 | 850 | 900 | 300 | 200/250/300 | 1260 | 1400 | 150 | |
350 | 980 | 980 | 1025 | 350 | 250/300/350 | 1710 | 1900 | ||
400 | 1100 | 1100 | 1150 | 400 | 300/350/400 | 2160 | 2400 | ||
450 | 1200 | 1200 | 1275 | 450 | 350/400/450 | 2830 | 3145 | 200 | |
500 | 1250 | 1250 | 1400 | 500 | 400/450/500 | 3490 | 3880 | ||
