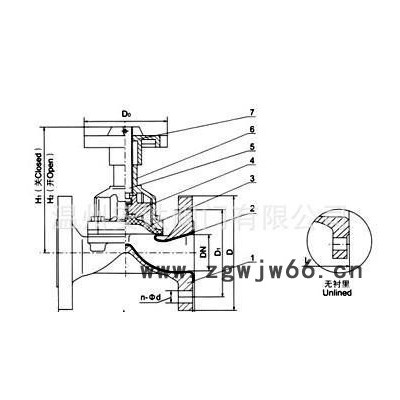

部件列表：1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7.手轮 二、用途： 本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃
压力等级：PN(MPa) 0.6 1.0 1.6
产品型号：G46J 产品名称：直通式衬胶隔膜阀 产品特点：设计与制造：BS5156 结构长度：5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG41W无衬里隔膜阀,EG41J衬胶堰式隔膜阀,堰式隔膜阀 三、材料： 阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁 四、测试： 衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5 密封：PN×1.1 五、结构特点： 隔膜阀是一种特殊形式的截断阀： 1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。 六、 主要连接尺寸：公称通径
DN | 公称压力
MPa | 工作压力
MPa | L
mm | D
mm | D1
mm | n-Фd
mm | f
mm | H1
mm | H2
mm | D0
mm | 质量
Kg/kilos | 15 |
1.6 |
1.6 | 108 | 95 | 65 | 4-14 | 2 | 90 | 99 | 66 | 2 | 20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 103 | 66 | 3 | 25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 66 | 4 | 32 | 146 | 140 | 100 | 4-18 | 2 | 127 | 144 | 96 | 6.5 | 40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 56 | 96 | 7.5 | 50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 96 | 10 | 65 |
1.0 |
1.0 | 216 | 185 | 145 | 4-18 | 2 | 183 | 213 | 165 | 16 | 80 | 254 | 200 | 160 | 8-18 | 2 | 190 | 230 | 230 | 23.5 | 100 | 305 | 220 | 180 | 8-18 | 2 | 242 | 285 | 280 | 34 | 125 | 356 | 250 | 210 | 8-18 | 3 | 285 | 648 | 280 | 44 | 150 | 406 | 285 | 240 | 8-22 | 3 | 353 | 431 | 368 | 67.5 | 200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 445 | 537 | 483 | 141.5 | 250 | 635 | 395 | 350 | 12-22 | 5 | 598 | 734 | 500 | 229 | 300 | 0.4 | 749 | 445 | 400 | 12-22 | 5 | 698 | 778 | 560 | 321 | 350 | 787 | 505 | 460 | 16-22 | 5 | 723 | 883 | 560 | 360 | 400 | 0.25 | 914 | 565 | 515 | 16-26 | 5 | 868 | 1078 | 640 | 584 |
