| 材质 | 其它 |
|---|---|
| 结构形式 | 其它 |
| 连接形式 | 其它 |
| 品牌 | 冈野 |
| 型号 | G46J |
| 材质:衬胶 | 连接形式:法兰 |
| 结构形式:直通式 | 公称通径:DN15-350（mm） |
| 适用介质:各种高腐蚀化学介质 | 驱动方式:手动 |
| 压力环境:高压 | 工作温度:高温 |
| 标准:国标 | 流动方向:单向 |
| 零部件及配件:配件 | 用途:截止 |
| 类型(通道位置):直通式 |

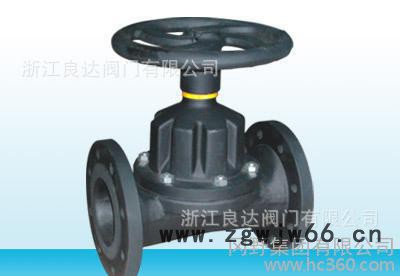

1.产品概况：直通隔膜阀的特点是采用无填料函的结构，节流元件为弹性隔膜，可以做到阀关闭时无泄漏，适用于允许污染及危险禁区的场合。由于流路平滑，流阻小，具有极大的流通能力，极其适用于高浓度粗纤维和带有较多悬浮颗粒的介质，隔膜和阀体衬里材料均系耐腐蚀材料制造，具有优越的防腐蚀性能。
2.技术参数：
(1)隔膜阀基本参数表
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 公称压力 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 额定流量系数 | 无衬里 | 36.6 | 44 | 52.5 | 95 | 133 | 272 | 372 |
| 带衬里 | 18.5 | 23 | 36 | 72 | 111 | 242 | 340 | |
| 额定行程 mm | 24 | 24 | 24 | 36 | 48 | 58 | 65 | |
(2)材质：阀体材料：灰铸铁；
隔膜材料：天然橡胶、丁基橡胶；
阀体衬里材料：无衬里，硬橡胶，软橡胶，氯丁橡胶，丁基橡胶。
