| 材质 | 碳钢 |
|---|---|
| 工作温度 | 常温 |
| 公称通径 | 150（mm） |
| 连接形式 | 法兰 |
| 适用介质 | 水 |
| 压力环境 | 常压 |
| 品牌 | 上海南强 |
| 型号 | J941F46 |

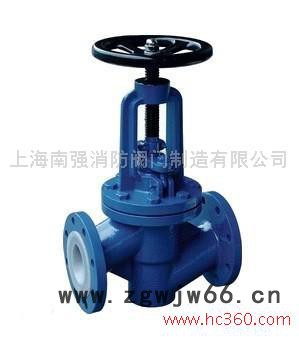

J41F46、J641F46、J941F46直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
基本型号
手动 | J41F3 | 角式 | J441F3 |
J41F46 | J441F46 | ||
气动 | J641F3 | 电动 | J941F3 |
J641F46 | J941F46 |
技术规范
设计标准 | GB12233/GB12233 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 手动、电动、气动 |
主要零部件材料表
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体/阀杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
7 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
8 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
10 | 手柄 | WCB | WCB | WCB | |||
主要外形和连接尺寸 |
公称通经 | L | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.0MPa | ||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 |
PN1.6MPa | ||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
PN2.5MPa | ||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 16 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 22 | 8-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 350 | 230 | 190 | 160 | 3 | 24 | 8-φ23 |
125 | 5 | 400 | 270 | 220 | 188 | 3 | 28 | 8-φ25 |
150 | 6 | 480 | 300 | 250 | 218 | 3 | 30 | 8-φ25 |
