| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 425 |
| 公称通径 | 10-300（mm） |
| 结构形式 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 大型 |
| 形态 | 截止阀 |
| 用途 | 截止 |
| 分类 | 不锈钢阀门 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 截止阀 |
| 型号 | J41H |
公司网址：//hdfmv.com
电话号码﹠微信号：15901816111
产品展示网址：//hldzfm.com/products.php
产品网址：//hldzfm.com/products.php?id=580
简述：

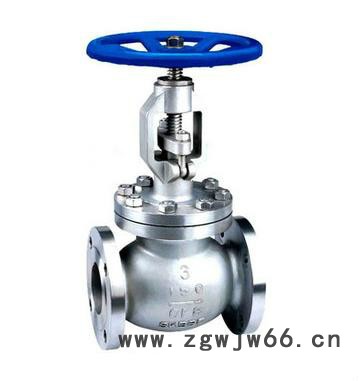

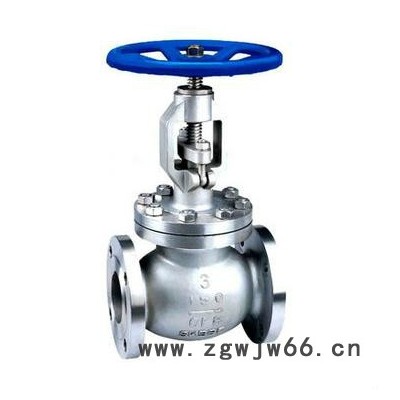

上海华立电站阀门有限公司生产的J41H美标直通截止阀适用于石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
主要零件材质：
| 壳体 | ASTM A216 WCB | ASTM A351 CF8 | ||||||||||||||
| 阀杆 | F6a | F304 | F316 | Monel | F304 | |||||||||||
| 阀瓣表面 | 13Cr | 13Cr | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL | |||||
| 阀座表面 | 13Cr | STL | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL | |||||
| 壳体 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF8 | |||||||||||||
| 阀杆 | F304L | F316 | F316L | |||||||||||||
| 阀瓣表面 | 304L | 304L | STL | 316 | 316 | STL | 316L | 316L | STL | |||||||
| 阀座表面 | 304L | STL | STL | 316 | STL | STL | 316L | 316L | STL | |||||||
外形及连接尺寸：
150LB
| Size | L/L 1 | L2 | H | W | Weight | ||||
| RF/BW | RTJ | OPEN | RF | ||||||
| in | in | mm | in | mm | in | mm | in | mm | kg |
| 2 | 8.0 | 203 | 8.50 | 216 | 13.58 | 345 | 8 | 200 | 22 |
| 2.5 | 8.5 | 216 | 9.00 | 229 | 16.34 | 415 | 8 | 200 | 32 |
| 3 | 9.5 | 241 | 10.00 | 254 | 15.94 | 405 | 10 | 250 | 38 |
| 4 | 11.5 | 292 | 12.00 | 305 | 19.09 | 485 | 12 | 300 | 62 |
| 6 | 16.0 | 406 | 16.50 | 419 | 20.47 | 520 | 14 | 350 | 104 |
| 8 | 19.5 | 495 | 20.00 | 508 | 23.62 | 600 | 18 | 450 | 159 |
| 10 | 24.5 | 622 | 25.00 | 635 | 30.00 | 762 | 20 | 500 | 308 |
| 12 | 27.5 | 698 | 28.00 | 711 | 33.94 | 862 | 25 | 640 | 539 |
| 14 * | 31.0 | 787 | 31.50 | 800 | 56.00 | 1442 | GO | 610 | |
| 16 * | 36.0 | 814 | 36.50 | 927 | 64.00 | 1625 | GO | 880 | |
| 18 * | 38.5 | 977 | 38.98 | 990 | 71.18 | 1820 | GO | 1150 | |
300LB
| Size | L/L 1 | L2 | H | W | Weight | ||||
| RF/BW | RTJ | OPEN | RF | ||||||
| 2 | 10.5 | 267 | 11.12 | 283 | 14.57 | 370 | 8 | 200 | 28 |
| 2.5 | 11.5 | 292 | 12.12 | 308 | 18.66 | 474 | 10 | 250 | 48 |
| 3 | 12.5 | 318 | 13.12 | 333 | 17.32 | 440 | 10 | 250 | 56 |
| 4 | 14.0 | 356 | 14.62 | 371 | 20.67 | 525 | 14 | 350 | 82 |
| 6 | 17.5 | 445 | 18.12 | 460 | 24.41 | 620 | 18 | 450 | 154 |
| 8 | 22.0 | 559 | 22.62 | 575 | 35.83 | 910 | 22 | 560 | 240 |
| 10 | 24.5 | 622 | 25.12 | 638 | 37.36 | 949 | 24 | 600 | 319 |
| 12 | 28.0 | 711 | 28.62 | 727 | 40.63 | 1032 | 25 | 640 | 618 |
| 14 * | 33.0 | 838 | 33.62 | 854 | 50.59 | 1285 | GO | 630 | |
