| 材质 | 不锈钢 |
| 连接形式 | 焊接 |
| 类型(通道位置) | 直通式 |
| 驱动方式 | 水力控制 |
| 规格 | DN50-150 |
| 品牌 | SHPD |
由于市场价格浮动影响，以上产品价格属性仅供参考，详情以来电或旺旺在线咨询为准，直接拍下无效，真诚期待与您的合作，也希望能把我们最好的服务，最优质的产品传递给您！

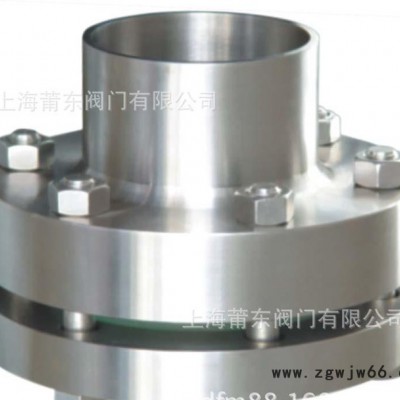

产品[视镜]的详细资料 |
产品型号： | 带颈 | 产品名称： | 视镜 | 产品特点： | 直通视镜：用于排液或糟前的固流，冷却水等液体管路上以观察液体流动情况。阀体材料：有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围：有2.5、6公斤/厘米2两种。工作温度：金属≤200℃，塑料≤80℃，允许急变温度80℃ 公称直径：DN15~DN150厘米。 带颈视镜价格,带颈视镜厂家,带颈视镜报价 |
|
|
带颈视镜价格,带颈视镜厂家,带颈视镜报价 一、视镜标记及标准图号 标记 | 标准图号 | 重量（公斤） | 标记 | 标准图号 | 重量（公斤） | 视镜I
Pg6 | Dg50 | JB593-64-1 | 2.3 | 带颈
视镜I
Pg6 | Dg50 | JB595-64-1 | 1.7 | Dg80 | JB593-64-2 | 3.5 | Dg80 | JB595-64-2 | 3.3 | Dg125 | JB593-64-3 | 7.7 | Dg125 | JB595-64-3 | 6.7 | Dg150 | JB593-64-4 | 9.1 | Dg150 | JB595-64-4 | 8.6 | 视镜Ⅱ
Pg6 | Dg50 | JB593-64-5 | 2.3 | 带颈
视镜Ⅱ
Pg6 | Dg50 | JB595-64-5 | 1.7 | Dg80 | JB593-64-6 | 3.5 | Dg80 | JB595-64-6 | 3.3 | Dg125 | JB593-64-7 | 7.7 | Dg125 | JB595-64-7 | 6.7 | Dg150 | JB593-64-8 | 9.1 | Dg150 | JB595-64-8 | 8.6 | 视镜Ⅲ
Pg6 | Dg50 | JB594-64-1 | 2.3 | 带颈
衬里
视镜Ⅲ
Pg6 | Dg50 | JB595-64-1 | 1.8 | Dg80 | JB594-64-2 | 3.6 | Dg80 | JB595-64-2 | 3.5 | Dg125 | JB594-64-3 | 7.8 | Dg125 | JB595-64-3 | 7 | Dg150 | JB594-64-4 | 9.3 | Dg150 | JB595-64-4 | 9 |

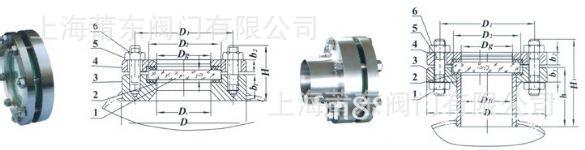

二、明细表 件名 | 名称 | 数量 | 材料 | 碳素钢Ⅰ | 碳素钢Ⅱ | 碳素钢Ⅲ | 1 | 视镜玻璃 | 1 | 石棉橡胶板 | | 2 | 衬??? 垫 | 2 | A3F | | 3 | 接??? 缘 | 1 | | | 4 | 压 紧 环 | 1 | | | 5 | 双头螺杆 | 见尺寸表 | | | 6 | 螺?? 母 | 见尺寸表 | | |
三、视镜、带颈视镜表尺寸及标准图图号（mm） 公称
直径
Dg | 公称
压力Pg
Kgt/cm2(Mpa) | D | D1 | b1 | b2 | bHxS | h | =H | =H1 | 50 | 10(0.98) | 130 | 100 | 34/22 | 22 | 57×3.5 | 70 | 79 | 113 | 16(1.57) | 130 | 100 | 34/24 | 24 | 57×3.5 | 70 | 79 | 116 | 25(2.45) | 130 | 100 | 34/26 | 26 | 57×3.5 | 70 | 84 | 120 | 80 | 10(0.98) | 160 | 130 | 36/24 | 24 | 89×4 | 70 | 86 | 120 | 16(1.57) | 160 | 130 | 36/26 | 26 | 89×4 | 70 | 91 | 127 | 25(2.45) | 160 | 130 | 36/28 | 28 | 89×4 | 70 | 96 | 128 | 100 | 10(0.98) | 200 | 165 | 40/26 | 26 | 108×4 | 80 | 100 | 142 | 16(1.57) | 200 | 165 | 40/28 | 28 | 108×4 | 80 | 105 | 143 | 125 | 10(0.98) | 225 | 190 | 40/28 | 28 | 133×4 | 80 | 105 | 143 | 150 | 10(0.98) | 250 | 215 | 40/30 | 30 | 159×4.5 | 80 | 110 | 150 |
螺柱 | 重量
㎏ | 标准图图号 | 数量N | 直径D | 碳素钢 | 不锈钢 | Ⅰ | Ⅱ | M12 | 6 | 4.7/4.2 | HGJ501/502-86 | 1 | HGJ501/502-86 | 11 | M12 | 6 | 4.9/4.5 | 2 | 12 | M12 | 6 | 5.1/5.0 | 3 | 13 | M12 | 8 | 6.8/6.4 | 4 | 14 | M12 | 8 | 7.1/7.0 | 5 | 15 | M12 | 8 | 7.4/7.4 | 6 | 16 | M16 | 8 | 12.0/10.9 | 7 | 17 | M16 | 8 | 12.5/11.6 | 8 | 18 | M16 | 8 | 14.7/13.6 | 9 | 19 | M16 | 12 | 17.6/17.4 | 10 | 20 |
|
|
订货须知：
一、①直通视镜产品名称与型号②直通视镜口径③直通视镜是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的直通视镜型号，请按直通视镜型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
