| 适用对象 | 水 |
|---|---|
| 适用对象性质 | 弱腐蚀性 |
| 设备重量 | 5Kg |
| 过滤精度范围 | 1um |
| 产品类型 | 全新 |
| 产地 | 河南 |
| 规格 | ZW-10 |
| 过滤速度 | 20 |
| 适用范围 | 化工,石油,冶金,染料,纺织 |
| 外形尺寸 | 60 |
| 性能 | 精密过滤 |
| 样式 | 篮式 |
| 用途 | 水过滤 |
| 原理 | 加压过滤 |
| 主体材质 | 不锈钢 |
| 滤料类型 | 不锈钢 |
| 有效过滤面积 | 0.002 |
| 品牌 | Pall/颇尔 |
| 型号 | DN80 |
| 加工定制 | 是 |
| 过滤器类型 | 管式 |
| 水处理机类别 | 净水机 |

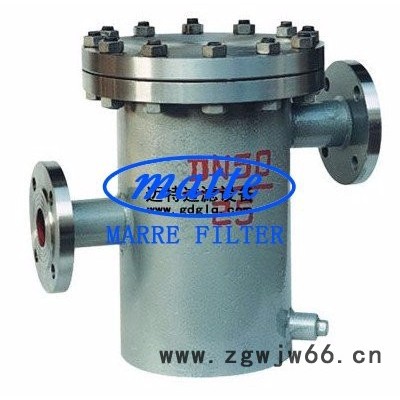

别称：筒式过滤器，桶式过滤器，蓝式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Y型、T型过滤器过滤面积。滤网结构与其它过滤网不一样，因形状像篮子，故名篮式过滤器。
篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
蓝式过滤器种类：
1、直通平底蓝式过滤器
2、直通弧底篮式过滤器
3、高低接管平底蓝式过滤器
4、高低接管弧底蓝式过滤器
蓝式过滤器特点：
1、 该过滤器结构先进，设计合理。
2、 阻力小，压力损失一般为0.52～1.2kpa
3、 适用范围广泛：水、油、蒸汽等介质均可。
4、 一般通水网为18-30目左右
5、 通气网40-100目左右
6、 通油网100-480目左右，
7、 适用介质温度：≤200-450
蓝式过滤器技术参数：
| 壳体材质 | 铸铁，碳钢 | 不锈钢 |
| 滤网材质 | 不锈钢 | |
| 密封件材质 | 耐油石棉，柔性石墨，聚四氟乙烯 | |
| 工作温度 （℃） | -30~+380 | -80~+450 |
| 公称压力（MPa） | 0.6~6.4（150Lb~300Lb） | |
| 过滤精度（目/in） | 10~300 | |
| 连接方式 | 法兰，对焊 | |
直通蓝式过滤器外形尺寸mm
| 公称通径DN | 主要尺寸 | ||||||
| Φ | L | H1 | H2 | H | 排污口 | 参考重量 | |
| 25 | 76 | 220 | 160 | 260 | 480 | R1/2" | 12 |
| 32 | 76 | 220 | 165 | 270 | 495 | 16 | |
| 40 | 114 | 280 | 180 | 300 | 550 | 23 | |
| 50 | 114 | 280 | 180 | 300 | 550 | 28 | |
| 65 | 140 | 330 | 220 | 350 | 650 | 48 | |
| 80 | 168 | 340 | 260 | 400 | 740 | 65 | |
| 100 | 219 | 420 | 310 | 470 | 880 | R3/4" | 126 |
| 150 | 273 | 500 | 430 | 620 | 1175 | 248 | |
| 200 | 325 | 460 | 530 | 780 | 1875 | 292 | |
| 250 | 426 | 660 | 640 | 930 | 2170 | 415 | |
| 300 | 478 | 750 | 840 | 1200 | 2690 | 596 | |
1、进出口通径
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
新乡市迈特过滤设备有限公司友情提示广大用户，蓝式过滤器订货须知
1、产品型号与名称，2、公称通径，3、额定流量系数，4、公称压力和压差，5、阀体和阀内组件材料，6、流量特性，7、适用温度，8、是否带附件，9、适用介质成分。
